产品简介
-
想象一下用Arduino或者IOS结合Arduino开发一款可穿戴的移动设备，比如智能手机、智能手环、智能计步器等等，这些可穿戴设备可以通过蓝牙4.0与你的手机通信。
-
通过低功耗的蓝牙4.0链接成星型的低功耗网络，达成快速的实时通讯，许多的软件工程师或者硬件工程师都希望有这样一个平台来实现以上功能。
-
BLE-LINK是基于蓝牙4.0的通讯模块，它采用XBEE造型设计，体积尺寸紧凑，兼容XBEE的扩展底座，适用于各种3.3V的单片机系统。它也可以实现两个蓝牙模块之间点对点无线透明传输，主从机设置，无线烧录程序，甚至与PC建立HID连接。
-
同时我们为开发者提供了极大的自由度和支持准备，用户不仅可以通过AT指令调试BLE-Link，而且可以通过USB更新BLE-Link的芯片程序。
-
BLE-LinK蓝牙4.0通讯模块可以使用XBEE底座插接到Arduino控制器上，从而实现蓝牙无线控制。
技术规格
- 蓝牙芯片： TI CC2540
- 工作频率： 2.4GHz
- 数据速率-最大值： 1Mbps GFSK
- 调制或协议： 蓝牙低功耗，V4.0
- 功耗： 工作时：平均10.6mA；待机：8.7mA
- 灵敏度： -93dBm
- 电压-电源： 3.3V
- 工作温度范围： -10 ℃ ~ +65 ℃
- 最远传输距离： 30m左右（空旷地带）
- 尺寸： 32*22mm
- 支持通过AT指令调试BLE
- 支持主从机切换
- 支持串口透传
- 支持蓝牙远程更新Arduino程序（即蓝牙4.0无线编程，仅限于DFRobot的Bluno系列产品）
- 支持通过usb更新BLE固件
- 支持蓝牙HID
- 配套Android和IOS应用，开放的源码，适合用户二次开发
Android支持机型
配备蓝牙4.0Android 4.3及以上系统：
- Nexus 4+
- 小米2s
- 三星Galaxy s4
- 三星Galaxy note 3
Apple支持机型
IOS 7.0+设备
- iPhone 4S+
- iPad 3+
- iPad Mini
- iPod 5th Gen

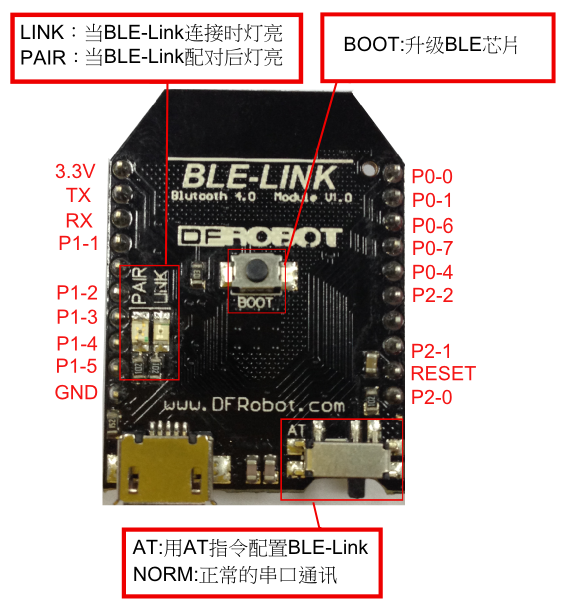

引脚分布
Ble-link基础示例
这个章节里，您将学会如何用BLE-Link连接Apple 或者Android的设备
准备材料
- BLE-LinK x1
- Micro USB 线x1
- Android 4.3+ 设备 或者 IOS设备
- 带有Xbee接口的Arduino设备
详细步骤
- BLE-link的使用方法基本与BLUNO一致, 请参考BLUNO wiki的BLUNO基础示例章节(这是链接)
通过BLE-Link进行无线编程
在这个章节里，您将学会如何使用BLE进行无线编程。
准备材料
- Ble-link x2
- Micro USB 线 x2
- XBee/Bluetooth Bee 适配器 x2
详细步骤
BLE-link的使用方法基本与BLUNO一致, 请参考BLUNO的Wiki中的"通过BLE进行无线编程"章节(这是链接)
升级BLE-Link上的BLE固件
BLE-link升级固件的方法和BLUNO相似, 请参考BLUNO的Wiki中"升级BLUNO上的BLE固件"章节(这是链接)
通过AT指令配置BLE设备
BLE-link通过AT指令配置BLE设备的方法和BLUNO相同, 请参考BLUNO的wiki中"通过AT指令配置BLE设备"章节(这是链接)
