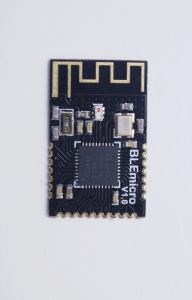

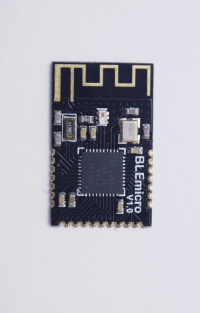

外观
简介
- BLEmicro作为一款mini蓝牙4.0模块，其引出了蓝牙芯片的全部IO口及其它功能外设接口，小巧的体积非常便于用作二次开发。具体功能与外围电路设计请参照我们专为BLEmicro设计的 EVB主板！
供电要求： 请确保BLE模块的供电纹波小于10mV，最好为零。否则，不稳定的供电加上外界静电影响，会使BLE 模块的串口或蓝牙服务丢失。
产品参数
- 蓝牙芯片： TI CC2540
- 工作频率： 2.4GHz
- 数据速率-最大值： 1Mbps GFSK
- 调制或协议： 蓝牙低功耗，V4.0
- 功耗： 工作时：平均10.6mA；待机：8.7mA
- 灵敏度： -93dBm
- 电压-电源： 3.3V
- 工作温度范围： -10 ℃ ~ +65 ℃
- 最远传输距离： 20m左右（空旷地带）
- 尺寸： 24*15mm
Android支持机型
配备蓝牙4.0Android 4.3及以上系统：
- Nexus 4+
- 小米2s
- 三星Galaxy s4
- 三星Galaxy note 3
Apple支持机型
IOS 7.0+设备
- iPhone 4S+
- iPad 3+
- iPad Mini
- iPod 5th Gen
引脚分布
正面
背面
更多
[BLEmicro原理图][4]
[库安装][5]
