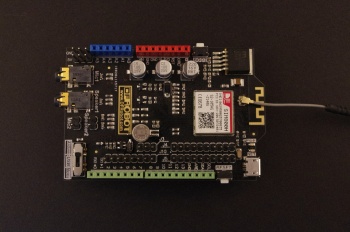

外 观
概 述
-
这是DFRobot研发的一款GPRS/GSM Arduino扩展板。它及GPRS、DTMF、TTS语音播报等功能于一身的shield模块，工作频率为EGSM 900MHz/DCS 1800MHz和GSM850 MHz/PCS 1900MHz，请容我自豪的说一句，它是小伙伴们做DIY的神器。
-
它同时支持UCS2编码数据和直接文本数据格式，能让你的机器人随时进行语音合成然后TTS语音播报。它支持DTMF，当使能了DTMF功能后，就能将在通话过程中按下的按键转换成字符反馈回来，可以用来做远程控制。
-
它是通过AT指令来控制的，您能直接通过电脑串口和Arduino主板来启动它的功能。这款SIM800H GPRS Shield板内嵌有SIMCom公司的SIM800H芯片，具有良好的稳定性。
技术规格
- 供电电源
：6-12V - 低功耗模式下：sleep模式下的电流为0.7mA
- 低电量消耗（100mA@7V-GSM模式）
- 四频 850/900/1800/1900MHz
- GPRS multi-slot class 1~12
- GPRS mobile station class B
- 采用GSM phase 2/2+标准
- Class 4 (2 W @ 850/900 MHz)
- Class 1 (1 W @ 1800/1900MHz)
- 通过AT指令控制
- USB/Arduino控制开关
- 串口波特率自适应
- 支持实时时钟（RTC）
- 支持语音合成及播报
- 支持DTMF
- LED指示灯能显示电源供应状态，网络状态和工作模式
- 大小：81*53mm

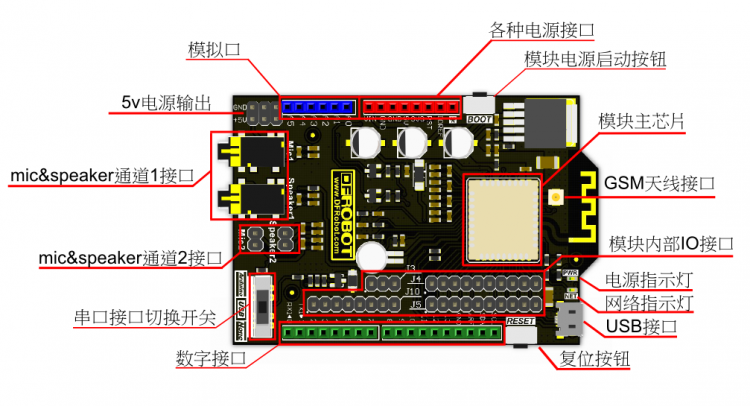

扩展板接口功能及说明
1、模拟口、数字接口及各种电源接口完全兼容Arduino：
2、状态指示灯：
- PWR:电源指示灯；
- NET:网络状态指示灯：
- 熄灭——模块没有工作，
- 64ms亮/800ms熄灭——模块没有找到网络，
- 64ms亮/3000ms灭——模块注册到网络。
3、模块电源启动按钮：
- 给模块供电，按住按钮约2s，模块启动，同理，如果模块正处于工作状态，按住按钮2s，模块关机。
- boot键是接到Arduino的digital 12脚，也可以通过软件控制12脚来启动模块。
4、串口接口切换开关：
- 如图中所示，拨到“Arduino”端，模块与Arduino通信，拨到“USB”端，可以通过Arduino主板与PC机进行通信和调试；
- 如果使用的主板是UNO、mega等主板因为下载串口和SIM800H模块通信共用，在下载程序时需要将开关拨到“None”位置， 更新好程序拨到“Arduino”端。
5、mic&speaker通道x（1或者2）接口
- 用于语音播报和接听电话用，可以通过AT指令来设置TTS播报输出的通道。
功能简介
注意：由于模块在使用GSM获取信号的时候功耗大，所以需要Arduino外部供电或者直接从Vin供点。
开启模块
1、硬件连接
- 扩展板接到主控板UNO，USB线连接好，串口切换开关拨到USB端。
2、启动模块
- 按住boot键2秒或者下载下面程序启动模块。
void setup()
{
//设置引脚为输出模式
pinMode(12,OUTPUT);
//GSM开机时序
digitalWrite(12,HIGH);
delay(2000);
digitalWrite(12,LOW);
}
void loop()
{
}
3、打开串口助手软件

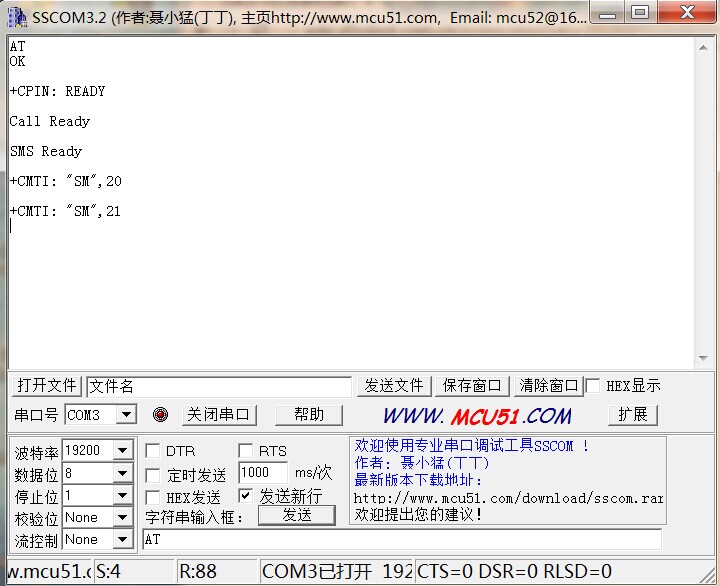

- 打开串口助手软件，波特率随便设置，勾选发送新行。此时NET灯会闪烁，模块启动，就可以进行AT指令设置了。如果没有启动可以按下RST复位键，重新开启。

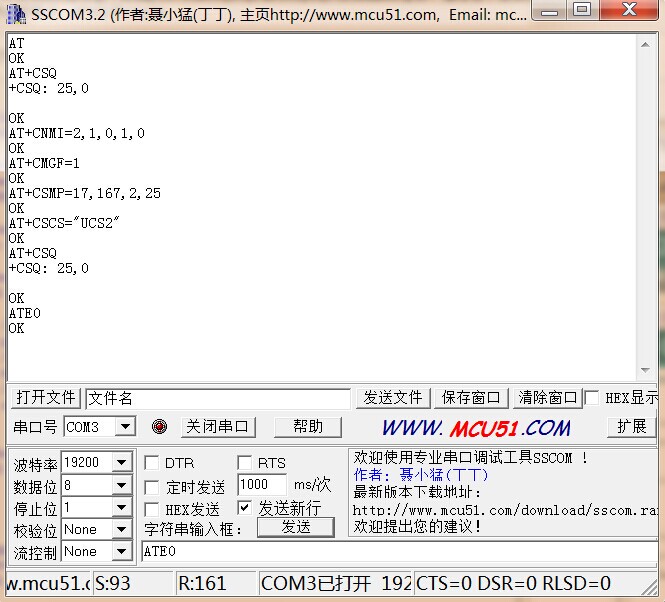

常用AT指令简介
1、“ATrn”
返回：ATrn OKrn
说明：AT指令测试，可以用于检测模块时候启动
2、“ATE0rn”
返回：ATE0rn OKrn
说明：关闭回显
3、“AT+CNMI=2,1,0,1,0rn”
返回：OKrn
说明：设置新短消息URC上报格式 此命令要在SMS ready后才能设置，即当SIM800H模块告知Arduino“SMS ready”后才能设置，收到短信后URC上报，1为短信息在存储器中的序号，+CMTI:"SM",1
4、“AT+CMGF=1rn”
返回：OKrn
说明：设置短消息为文本模式
5、“AT+CSCS="UCS2"rn”
返回：OKrn
说明：设置短消息使用UCS2编码
6、“AT+CSMP=17,167,2,25rn”
返回：OKrn
说明：设置文本模式短消息参数
7、“AT+CSQrn”
返回：+CSQ:<rssi>,<ber> OKrn
<rssi>
0 小于等于-115dBm
1 -111dBm
2...30 -110... -54dBm
31 大于等于-52dBm
99 未知或者不可测
<ber> (百分比)：
0...7 表中的RXQUA值，参考GSM 05.08 [20] 章节7.2.4
99 未知或者不可测
8、“AT+CTTSPARAM=50,0,50,50,0rn”
返回：OKrn
参数说明：
第一个参数：音量调节 0~100
第二个参数：模式 0~3
第三个参数：音调调节 0~100
第四个参数：语速调节 0~100
第五个参数：通道设置 0~1
9、“AT+CTTS=0rn”
返回：OKrn
说明：停止当前播报
10、“AT+CTTS=1，6B228FCE4F7F75288BED97F3540862107CFB7EDFrn”
返回：OKrn
说明：使用UCS2编码合成语言并播报
11、“ATArn”
返回：OKrn
说明：接听电话
12、“ATH0rn”
返回：OKrn
说明：挂掉电话
13、“AT+CLIP=1rn”
返回：OKrn
说明：开启来电显示
14、“ATD15982373181；rn”
返回：OKrn
说明：拨打电话
15、“AT+DDET=1rn”
返回：OKrn
说明：开启DTMF功能

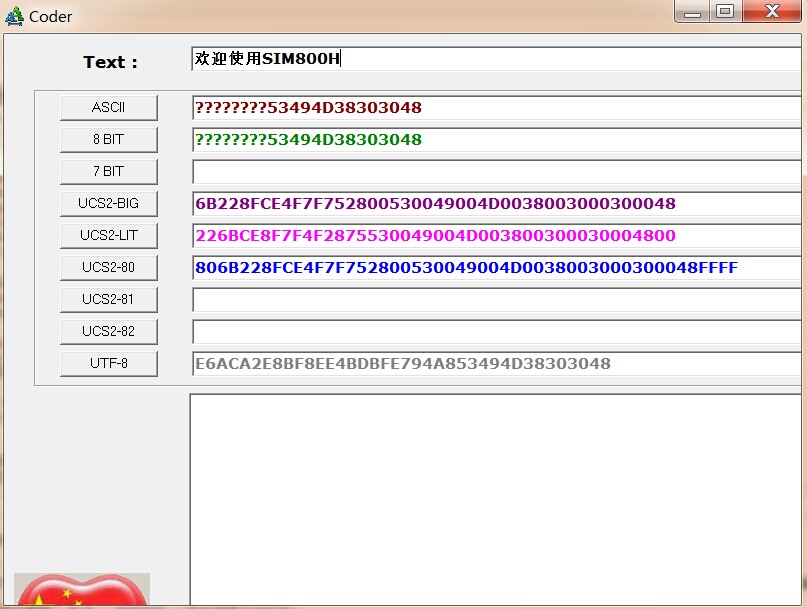

16、“AT+CMGS="00310038003600310036003300360036003500340037"rn”
返回：>
说明：引号内为手机号码的UCS2-BIG编码。发送短信，当返回“>”字符后，输入要发送的短信内容，内容编码为UCS2编码（前面设置的），然后勾选HEX发送，发送“1a”,表示以CTRL+Z(0x1A)结束。
17、“AT+CMGR=1rn”
返回：+CMTI：........
说明：读取短信，返回为短信的内容
参数说明：“1”为短信在SIM800H模块中存储的序号
18、“AT+CMGD=1rn”
返回：OKrn
说明：删除存储器中序号为1的短消息
注意：更多的AT指令请参考AT指令表
功能介绍及库函数的使用
https://github.com/dfrobot-Andy/SIM800H_LIB SIM800H Arduino Library
注意:请在1.0.X版本的IDE下编译，高版本IDE因库的更新将导致编译失败。
注意：在使用库函数的时候，由于接收到的串口数据过大，所以需要将原有的Arduino的串口缓存buffer改大，方法有两种：
第一种方法，将hardware.zip解压,如果你的Arduino编译器是1.5.5以下版本，就将HardwareSerial.cpp文件剪切到Arduinohardwarearduinocoresarduino下，覆盖原来的文件，如果是1.5.5以上版本，就将HardwareSerial.h文件剪切到
Arduinohardwarearduinocoresarduino下，覆盖原来的文件；
第二种方法，如果你的Arduino编译器是1.5.5以下版本，打开Arduinohardwarearduinocoresarduino下的HardwareSerial.cpp文件，将#define SERIAL_BUFFER_SIZE 64改成#define SERIAL_BUFFER_SIZE 140即可，如果是1.5.5以上版本，则打开
HardwareSerial.h文件，做同样的修改。
打电话
-
打开Arduino编译器下Examplessim800programMakeVoiceCall程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
功能简介：初始化SIM800H模块，然后拨打号码15982373181
-
核心AT指令：ATDXXXXXXXXXXX;rn
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to make a call.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
// libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);
//the setup routine runs once when you press reset:
void setup()
{
//initialize the digital pin as an output.
pinMode(13,OUTPUT);
//initialize SIM800H,return 1 when initialize success.
while((sim800demo.sim800init()) == 0);
}
//the loop routine runs over and over again forever:
void loop()
{
//Signal strength
unsigned char csq = 0;
//To obtain the signal strength, return 1 when obtain success.
if( sim800demo.callReadCSQ(&csq) )
{
//Make Voice Call
sim800demo.dialTelephoneNumber("15982373181;");
while(1);
}
digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
delay(500);
digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
delay(500);
}
//application callback function
void fundebug(void)
{
}
- 代码说明：
1、Sim800Cmd sim800demo(fundebug);在构造sim800demo函数时，如果传入指向函数的指针为参数时，表示使能了打电话的功能，同时，当有来电时，系统会自动调用fundebug这个函数，函数内的内容是小伙伴自己的处理函数，你可以接电话也可以挂电话，
或者什么都不做。但是，切记，不要在这个回调函数中处理过多的任务，这个回调函数更多的是用于消息的传递，告知你有电话来了，这样避免你采用循环去查看是否有来电。
2、sim800demo.dialTelephoneNumber("15982373181;");在输入电话号码时，一定不要忘记加“；”，因为在前面提到过，我们拨打电话是“ATD=15982373181;”后面是有“；”的，小伙伴们千万千万千万不要忘了哟。
3、值得注意的是，我们的库文件在启动的时候已经将SIM800H模块的初始化设置都设置完成，sim800demo.sim800init()是进行初始化任务，所以，小伙伴在时候时，就不需要去进行前面说的那些繁琐的设置工作了，是不是很方便啦？？？
接电话
-
打开Arduino编译器下Examplessim800programReceiveVoiceCall程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
功能简介：初始化SIM800H模块，13脚灯闪烁，如果有电话拨入，则接听电话。
-
核心AT指令：ATArn
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to receive a call.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
//libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);
//the setup routine runs once when you press reset:
void setup()
{
//initialize the digital pin as an output.
pinMode(13,OUTPUT);
//initialize SIM800H,return 1 when initialize success.
while((sim800demo.sim800init()) == 0);
}
void loop()
{
digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
delay(200);
digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
delay(200);
}
//application callback function
//Note that not too much to handle tasks in this function
void fundebug(void)
{
//answer the call
sim800demo.answerTelephone();
}
- 代码说明：
可以看到，接电话的代码中，fundebug函数中有了处理的任务，即，当有电话来的时候就接听电话，当然你也可以用sim800demo.cancelCall()函数挂电话
使能来电显示
-
打开Arduino编译器下Examplessim800programDisplayCallNumber程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
功能简介：初始化SIM800H模块，使能来电显示，如果有电话拨入，则先获取来电号码，判断是否是15982373181，如果是，则接听，如果不是，则挂断。
-
核心AT指令：AT+CLIP=1rn
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to enable the caller phone number.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
// libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug1);
//phone number buffer
char str[15] = {' '};
//the setup routine runs once when you press reset:
void setup()
{
//initialize the digital pin as an output.
pinMode(13,OUTPUT);
//initialize SIM800H,return 1 when initialize success.
while((sim800demo.sim800init()) == 0);
//enable SIM800H Modular Caller ID
sim800demo.DisplayPhoneNumber(OPEN);
}
//the loop routine runs over and over again forever:
void loop()
{
}
//application callback function
//Note that not too much to handle tasks in this function
void fundebug1(void)
{
//get the phone number
sim800demo.getCallnumber(str);
if(memcmp(str,"15982373181",11) == 0)
sim800demo.answerTelephone(); //answer
else
sim800demo.cancelCall();//hangs up
}
- 代码说明：
1、初始化代码和前面一样。
2、使能来电显示sim800demo.DisplayPhoneNumber(OPEN)函数，当有来电时，可以获取电话号码，当然如果传递的参数是CLOSE，则关闭回显。
3、在fundebug1回调函数中，我们先用sim800demo.getCallnumber(str)函数，获取来电号码，并传递给str，然后判断str是不是我们要的号码，如果是就接听，否则挂断。通过这个功能，小伙伴们可以建立一个自己简单的电话号码簿。
接收DTMF数据
-
打开Arduino编译器下Examplessim800programReceiveDTMFNumber程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
功能简介：初始化SIM800H模块，使能DTMF，注册DTMF数据回调函数，如果有电话拨入，则接听电话，如果在通话中有DTMF数据输入，则获取，并判读，如果是‘1’，则将13脚置高，如果是‘0’，则置低。
-
当我们使能了DTMF后，在通话的过程中，按下电话上的键盘，SIM800H通信模块就可以将键值转换成数据发送给arduino了。
-
核心AT指令：AT+DDET=1rnrn
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to receive the DTMF data.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
//libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug1 is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug1);
//the setup routine runs once when you press reset:
void setup()
{
//initialize the digital pin as an output.
pinMode(13,OUTPUT);
//turn the LED off by making the voltage LOW
digitalWrite(13,LOW);
//initialize SIM800H,return 1 when initialize success.
while((sim800demo.sim800init()) == 0);
delay(1000);
//enable DTMF
sim800demo.setDTMFenable(OPEN);
//registration fundebug2 function
sim800demo.setDTMFHandlefunction(fundebug2);
}
//the loop routine runs over and over again forever:
void loop()
{
}
//application callback function,when Someone is calling,callback this function
//Note that not too much to handle tasks in this function
void fundebug1(void)
{
sim800demo.answerTelephone();
}
//application callback function,when a DTMF data input,callback this function
//Note that not too much to handle tasks in this function
void fundebug2(void)
{
char x = 0;
//get DTMF data
sim800demo.getDTMFresult(&x);
if(x == '1')
digitalWrite(13,HIGH); //turn the LED on by making the voltage HIGH
else if(x == '0')
digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
}
- 代码说明：
1、初始化代码和前面打电话接电话一样。
2、sim800demo.setDTMFenable(OPEN)函数使能DTMF功能
3、sim800demo.setDTMFHandlefunction(fundebug2)函数注册回调函数，即当在通话中，有DTMF数据出入时，回调fundebug2函数。
4、sim800demo.getDTMFresult(&x)函数读取DTMF数据，当读取数据完成后，系统会自动清除DTMF接收标志位，fundebug2函数不回被调用，直到有新的DTMF数据传入。
语音合成及播报
-
打开Arduino编译器下Examplessim800programMakeTTSSpeak程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
核心AT指令：AT+CTTSPARAM=50,0,50,50,0rn AT+CTTS=1，6B228FCE4F7F75288BED97F3540862107CFB7EDFrn
-
功能简介：初始化SIM800H模块，设置TTS播报参数，非强制播报数据，延迟，然后强制播报数据。
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to speech synthesis and broadcast.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
// libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo;
//the setup routine runs once when you press reset:
void setup()
{
//initialize the digital pin as an output.
pinMode(13,OUTPUT);
//initialize SIM800H,return 1 when initialize success.
while((sim800demo.sim800init()) == 0);
delay(1000);
}
void loop()
{
//set TTS parameters
sim800demo.setTTSParameter(50,0,50,50,0);
digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
//send data to speaker buffer use UCS2 and default speaker channel
sim800demo.sendTTSUCS2Speak("0031002C5F00706FFF0C0030002C5173706F",UCS2);
digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
delay(3000);
digitalWrite(13,HIGH);//turn the LED on by making the voltage HIGH
//send data to speaker buffer use UCS2 and speaker channel 1
sim800demo.sendTTSUCS2Compulsory("0031002C5F00706FFF0C0030002C5173706F",UCS2,1);
digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
delay(3000);
}
- 代码说明：
1、初始化代码和前面不一样，构造函数的时候没有传递fundebug参数，说明没有使能电话功能，当我们没有SIM卡的时候，只是使用TTS语言功能时，就可以采用这种方法。
2、采用sim800demo.setTTSParameter(50,0,50,50,0)函数来设置语音播报的参数
3、sim800demo.sendTTSUCS2Speak("0031002C5F00706FFF0C0030002C5173706F",UCS2)函数是非强制播报，如果当前正在播报，则不播报此内容，如果当前没有播报，则播报此内容；
4、sim800demo.sendTTSUCS2Compulsory("0031002C5F00706FFF0C0030002C5173706F",UCS2,1)函数是强制播报，当执行这行代码时，即使TTS当前正在播报，也会停止当前播报，然后播报现在发送的内容。
发送短信
-
打开Arduino编译器下Examplessim800programSendSMS程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
核心AT指令：AT+CMGS="00310038003600310036003300360036003500340037"rn
-
功能简介：初始化SIM800H模块，使能短信通知，发送短信。
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to send a message.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
// libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);
//the setup routine runs once when you press reset:
void setup()
{
//initialize SIM800H,return 1 when initialize success.
while((sim800demo.sim800init()) == 0);
delay(1000);
//enable SMS prompt
sim800demo.setSMSEnablePrompt(OPEN);
}
void loop()
{
//send message to telephone,use UCS2 code
sim800demo.sendSMS("00310035003900380032003300370033003100380031","4F60597DFF0C6B228FCE4F7F752800530049004D0038003000300048");
//while, do not return
while(1);
}
//application callback function
//Note that not too much to handle tasks in this function
void fundebug(void)
{
}
- 代码说明：
1、初始化代码和打电话接电话一样。
2、采用sim800demo.setTTSParameter(50,0,50,50,0)函数来设置语音播报的参数
3、sim800demo.setSMSEnablePrompt(OPEN)函数使能短信功能；
4、sim800demo.sendSMS("00310035003900380032003300370033003100380031","4F60597DFF0C6B228FCE4F7F752800530049004D0038003000300048")函数是发送短信，第一个参数是电话号码，第二个参数是要发送的内容，两个参数都是UCS2编码方式
注意，发送的短信内容不能大于20个字符，即80个UCS2编码。
综合应用
-
打开Arduino编译器下Examplessim800programsim800test程序，编译后下载到Arduino主板上，然后将SIM800H GPRS Shield模块插在Arduino主板上，串口切换开关拨到Arduino端，拔掉USB，用Vin供电，这样准备工作完成。
-
核心AT指令：AT+CMGS="00310038003600310036003300360036003500340037"rn’
-
功能简介：初始化SIM800H模块，使能短信通知，使能DTMF功能，注册DTMF回调函数，如果有来电，则接听，并rqt置1，语音播报，如果有DTMF数据输入，则赋值给rqt，然后判断rqt，进行相应的操作。
-
代码如下：
/***************************************************
SIM800H GPRS Shield V1.0
<http://www.dfrobot.com.cn/goods-1129.html>
***************************************************
This example show you how to use SIM800H GPRS Shield V1.0 to do some comprehensive application.
Created 2016-1-20
By Andy zhou <Andy.zhou@dfrobot.com>
GNU Lesser General Public License.
See <http://www.gnu.org/licenses/> for details.
All above must be included in any redistribution
****************************************************/
/***********Notice and Trouble shooting***************
1.Connection and Diagram can be found here
<http://wiki.dfrobot.com.cn/index.php/(SKU:TEL0089)SIM800H_GPRS_Shield_V1.0%E9%80%9A%E4%BF%A1%E6%A8%A1%E5%9D%97>
2.This code is tested on SIM800H GPRS Shield V1.0.
****************************************************/
//libraries
#include <sim800cmd.h>
//initialize the library instance
//fundebug is an application callback function,when someon is calling.
Sim800Cmd sim800demo(fundebug);
//return DTMF value
char rqt = 0;
//the setup routine runs once when you press reset:
void setup()
{
pinMode(13,OUTPUT);
//turn the LED off by making the voltage LOW
digitalWrite(13,LOW);
while((sim800demo.sim800init()) == 0);
delay(1000);
sim800demo.setSMSEnablePrompt(OPEN);
//enable DTMF
sim800demo.setDTMFenable(OPEN);
//registration fundebug2 function
sim800demo.setDTMFHandlefunction(fundebug2);
}
//the loop routine runs over and over again forever:
void loop()
{
//calling
if(rqt == 1)
{
rqt = 0;
sim800demo.sendTTSUCS2Compulsory("003253D1900177ED4FE1FF0C00315F00706FFF0C00305173706F",UCS2);
}
else if(rqt == '3')
{
rqt = 0;
sim800demo.sendTTSUCS2Compulsory("6B63572853D1900177ED4FE1",UCS2);
delay(2000);
sim800demo.cancelCall();
delay(2000);
sim800demo.sendSMS("00310035003900380032003300370033003100380031","4F60597DFF0C6B228FCE4F7F752800530049004D0038003000300048");
}
else if(rqt == '1')
{
rqt = 0;
digitalWrite(13,HIGH);//turn the LED off by making the voltage LOW
sim800demo.sendTTSUCS2Compulsory("706F5DF25F00",UCS2);
}
else if(rqt == '0')
{
rqt = 0;
digitalWrite(13,LOW);//turn the LED off by making the voltage LOW
sim800demo.sendTTSUCS2Compulsory("706F5DF25173",UCS2);
}
}
//application callback function
void fundebug(void)
{
rqt = 1;
sim800demo.answerTelephone();
}
//application callback function
void fundebug2(void)
{
//get DTMF data
sim800demo.getDTMFresult(&rqt);
}
- 代码说明：
1、初始化代码和打电话接电话一样。
2、样例代码中使用的函数在前面都介绍过，这里不再撰述；
3、这里rtq有两个功能，一个是通知loop循环，有电话来了，另一个是DTMF值。
4、值得小伙伴们注意的是，这里所有的回调函数都是采用函数指针的形式，在中断里面调用回调函数，所以，切记不要在回调函数里面做太多的任务。
库函数说明
- 初始化部分
1、Sim800Cmd()函数：不带参数的构造函数，适用于只使用TTS功能，而不使用GSM功能部分；
2、Sim800Cmd(void (*pRf)())函数：带指针函数的构造函数，适用于TTS功能，同时也使能了GSM电话功能；
3、sim800init()函数：SIM800H模块初始化，完成一系列的初始化工作；
4、sim800open()函数：开启SIM800H电源；
5、sim800close()函数：关闭SIM800H电源
- TTS语言播报部分
1、setTTSVolume()函数：设置音量大小，参数为0~100;
2、setTTSSpeed()函数：设置播报语速，参数为0~100；
3、setTTSVmeSpd()函数：同时设置音量和语速，第一个参数是音量，第二个参数是语速
4、setTTSParameter()函数：设置TTS的音量、模式、语速、语调和通道，其参数介绍请参考前面的AT指令简介部分进行设置；
5、sendTTSUCS2Compulsory(char *_s, reModle_t _mdl)函数：强制播报，第一个参数是要播报的内容，第二个是模式；
6、sendTTSUCS2Compulsory (char *_s, reModle_t _mdl, char _chl)函数：强制播报，第一个参数是要播报的内容，第二个参数是模式，第三个是播报的通道；
7、sendTTSUCS2Speak(char *_s, reModle_t _mdl)函数：非强制播报，第一个参数是要播报的内容，第二个是模式；
8、sendTTSUCS2Speak(char *_s, reModle_t _mdl, char _chl)函数：非强制播报，第一个参数是要播报的内容，第二个参数是模式，第三个是播报的通道；
9、stopTTSSpeak()函数：停止当前播报；
10、getTTSState()函数：获取当前播报状态，如果正在播报，则返回1，否则返回0
- 电话部分
1、callReadCSQ(uchar pda)函数：获取当前信号强度，pda是要返回的数据buffer，如果获取成功，则*pda被赋值，并且函数返回1，否则返回0；
2、getCallnumber(char pnbr)函数：获取来电号码，pda是要返回的数据buffer；
3、DisplayPhoneNumber(reqmodle_t modle_t)函数：开启或者关闭来电显示，参数为OPENCLOSE；
4、dialTelephoneNumber(char *_s)函数：拨打电话，*_s是要拨打的号码字符串，切记，一定要在号码后面加“；”号；
5、answerTelephone(void)函数：接听电话；
6、cancelCall(void)函数：挂断电话；
- DTMF部分
1、setDTMFenable(reqmodle_t modle_t)函数：开启或者关闭DTMF功能，参数为OPENCLOSE；
2、setDTMFHandlefunction(void (*pDf)())函数：注册DTMF回调函数，当有DTMF数据来时，回调pDf函数；
3、getDTMFresult(char *pch)函数：获取DTMF数据
- 短信部分
1、setSMSEnablePrompt(reqmodle_t modle_t)函数：开启或者关闭短信功能，参数为OPENCLOSE；
2、setSMSHandlefunction(void (*pDf)())函数：注册短信回调函数，当有短信来时，回调pDf函数；
3、getSMSID(char *str)函数：获取当前短信的序号；
4、sendSMS(char *pnber, char *pdata)函数：发送短息，第一个参数是发送的号码，第二个参数是要发送的数据，切记两者都是UCS2编码格式；
5、readSMS(char *padr, char *pdata)函数：读取短息，第一个参数是要读取短信的序号，第二个参数是返回数据的buffer；
6、deleteSMS(char padr)函数：删除短信，参数padr是要删除短信的序号
- 字符串转UCS2编码方法
在下面链接中，下载UCS2编码转换软件，当然小伙伴们也可以自己在网上下载。
打开CharCoder.exe软件，在Text中输入你要转换的字符串，UCS2-BIG就是你转换后的内容，如图所示：
开发资料
转换工具
SIM800H GPRS Shield 原理图
SIM800H GPRS Shield V1.0资料集锦
