Arduino通讯模块-WifiBee-MT7681 无线模块

Arduino 少儿编程 473浏览 0评论
Arduino通信模块

简介

  • WifiBee-MT7681模块是一款面向物联网,智能家居等无线控制领域的产品。
  • WifiBee-MT7681串口透传,无线下载,远程升级固件等多种功能,用户可以使用这些外部资源轻松地实现串口透传,无线下载arduino固件,连入远程物联网等功能。
  • WifiBee-MT7681可以工作在STA模式下,也可以工作在AP模式下,这两种模式下都具有TCP/IP通信能力。
  • 用户可以使用串口AT指令和android app配置这个wifi模块。

产品参数

  • 微控制器: MT7681
  • 无线参数: IEEE802.11b/g/n
  • 工作电压: 3.3V
  • 推荐输入电压:3.3V
  • 串口一个
  • 尺寸:32.216 * 24.369(mm)
  • 重量

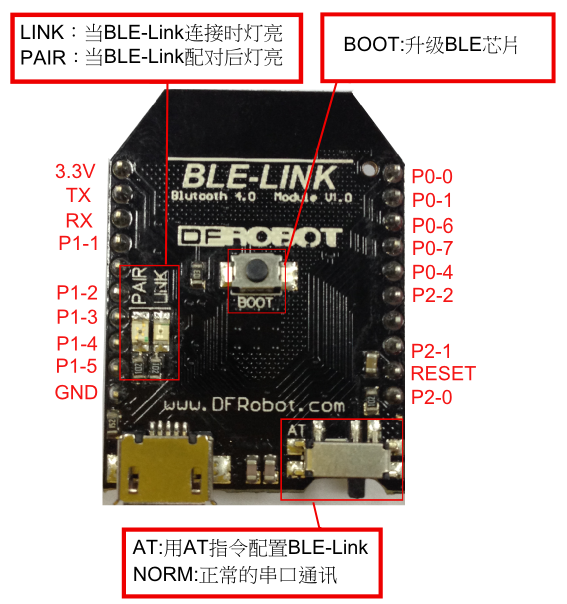

引脚说明

Arduino通讯模块-WifiBee-MT7681 无线模块

标号 名称 功能描述
1 3.3 电源正接口
2 TX 串口发送口
3 RX 串口接收口
4 GND GND
5 RESET 为Arduino提供复位功能

模块连入2.4G Wifi无线网络

有AT指令或一键连接两种方式将模块连入2.4G Wifi网络,根据你的情况选择其中一种即可

AT指令模式连入

使用usb转串口模块连接wifiBee。或者将wifiBee连到leonardo上面,为leonardo下载如下程序

void setup() {  // put your setup code here, to run once:
    Serial.begin(115200);
    Serial1.begin(115200);
    while(!Serial);
 }
void loop() {   // put your main code here, to run repeatedly:
    while(Serial.available())
        Serial1.write(Serial.read());
    while(Serial1.available())
        Serial.write(Serial1.read());
 }

使用串口配置

  • 115200 8N1模式打开串口
  • 输入+++进入AT模式,回复OK
  • 输入AT+SSID=你的路由器SSID,回复OK
  • 输入AT+PASSWORD=你的路由器密码,回复OK
  • 重启模块
  • led指示灯1秒闪2次(boot模式)。led灯1秒闪一次(运行模式,还没连上路由器)。led灯2秒钟闪一次(运行模式,已经连上路由器)

结果

  • 当灯2秒钟闪一次,慢速闪烁的时候,wifi连入路由器完成

Android软件一键连入

操作流程

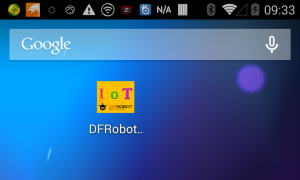

  • android手机安装DFRobot Iot
    Arduino通讯模块-WifiBee-MT7681 无线模块

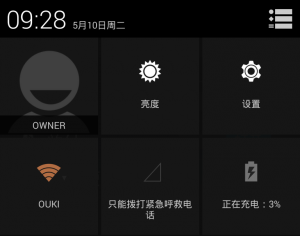

  • 将手机连入wifi网络 yourSSID
    Arduino通讯模块-WifiBee-MT7681 无线模块

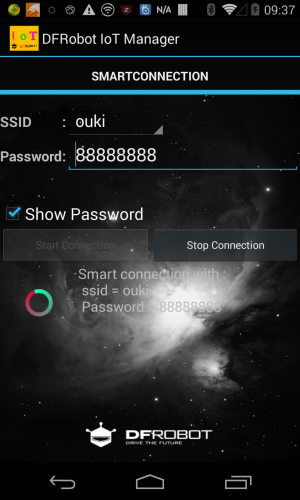

  • 打开DFRobot Iot,选择SSID为 yourSSID

  • 输入yourSSID的密码

  • 点击 Start Connection
    Arduino通讯模块-WifiBee-MT7681 无线模块

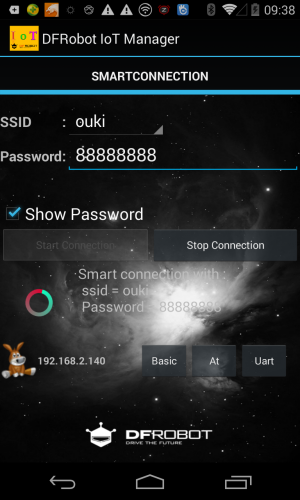

  • 等待一段时间,当led灯变为2秒闪烁一次的慢速闪烁状态后,即为已经连入了yourSSID网络,新连入的设备将出现在下发设备列表中
    Arduino通讯模块-WifiBee-MT7681 无线模块

串口无线透传实验
本教程实现局域网内串口到PC机的无线透传

所需硬件

  • Leonardo x1
  • WifiBee-MT7681 x1

所需软件

接线图

  • 将WifiBee模块插到 Leonardo 的 XBee 接口上

样例代码

点击下载库文件[下载链接]。

void setup() {  // put your setup code here, to run once:
    Serial1.begin(115200);
 }
void loop() {   // put your main code here, to run repeatedly:
    while(Serial1.available())
        Serial1.write(Serial1.read());
 }

结果

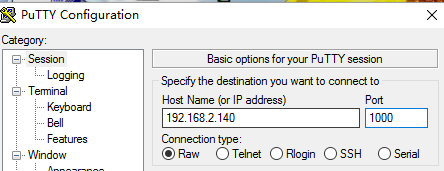

putty使用如下配置,打开对应的设备ip地址(刚才手机上显示的ip)的1000端口
Arduino通讯模块-WifiBee-MT7681 无线模块

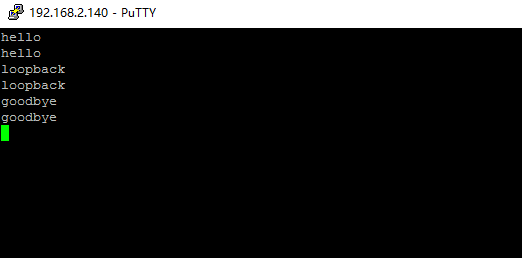

在网络端向1000端口发送的字符串会被回传回来
Arduino通讯模块-WifiBee-MT7681 无线模块

无线烧录实验
展示为 Uno 和 Mega2560 无线下载程序

所需硬件

  • UNO x1
  • Mega2560 x1
  • WifBee-MT7681 x1
  • IO扩展板V7.1 x1
  • MEGA Sensor Shield V2.4

所需软件

接线图

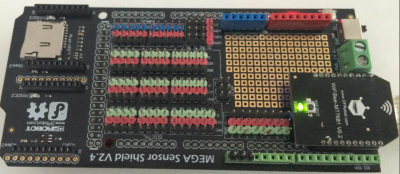

将wifiBee模块插入UNO或MEGA2560扩展板的xbee插槽中(注意MEGA2560的扩展板要插入到COM0口)
Arduino通讯模块-WifiBee-MT7681 无线模块

下载流程

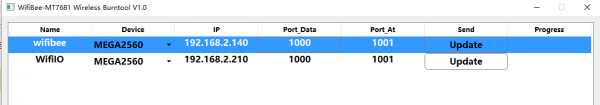

打开wifibee_update_tool工具
Arduino通讯模块-WifiBee-MT7681 无线模块

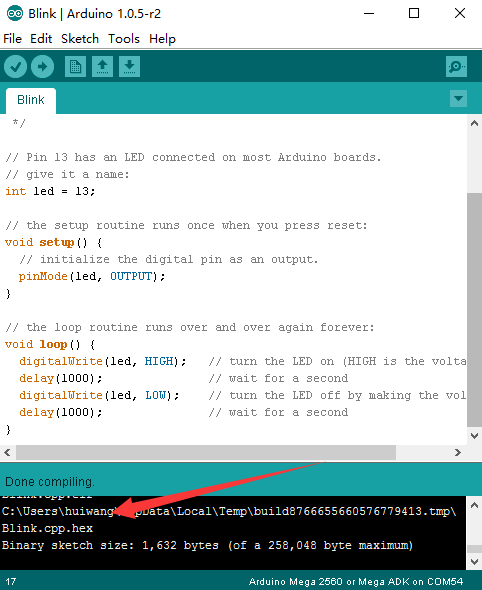

打开arduino IDE,编译出你想要的固件,这里假设是blink
Arduino通讯模块-WifiBee-MT7681 无线模块

第一种指定文件方式:可以选择arduino编译出来的最新的打开要下载的hex文件,注意和上面编译主来的hex文件地址是一样的
Arduino通讯模块-WifiBee-MT7681 无线模块

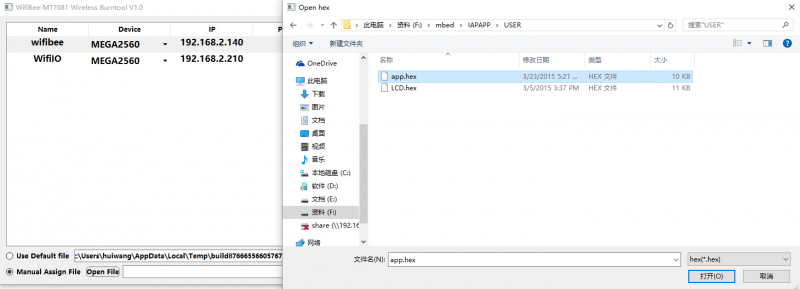

第二种指定文件方式:或者手工指定要下载的hex
Arduino通讯模块-WifiBee-MT7681 无线模块

  • 选择要下载的平台,UNO或者MEGA2560,或者M0,点击Update
  • 下载过程中Progress栏会出现下载百分百,下载完成显示Success,下载失败显示Fail

Arduino通讯模块-WifiBee-MT7681 无线模块

结果

观看板子的 D13 管脚的LED灯,在以0.5HZ的频率闪烁

串口更新MT7681固件教程

当MT7681固件需要更新的时候,用户可以自行更新,使用DF提供的最新功能。

所需硬件

  • Leonardo x1
  • WifiBee x1
  • Micro USB线 x1

所需软件

  • Arduino IDE 1.0.0以上版本 点击下载Arduino IDE

接线图

将WifiBee插到Leonardo的XBee插槽上

Leonardo代码

为Leonardo下载下面的程序,让它做串口转发器。

void setup() {  // put your setup code here, to run once:
    Serial.begin(115200);
    Serial1.begin(115200);
    while(!Serial);
 }
void loop() {   // put your main code here, to run repeatedly:
    while(Serial.available())
        Serial1.write(Serial.read());
    while(Serial1.available())
        Serial.write(Serial1.read());
 }

升级流程

  • 打开MT7681 Update Tool
  • 打开要升级的最新固件
  • 选中leonardo的串口
  • 点击Update按钮
  • 升级过程中对应的串口下面会出现已完成百分比
  • 当百分比达到100%时,升级完成

连入物联网

稍候提供这个功能

疑难解答

  • 问: 看到led以各种频率闪烁,wifiIO的启动流程是什么样子的

    答: 首先,mt7681会先进入bootloader(此时以4HZ左右的频率闪烁4s)。然后mt7681启动,连接之前设置的ssid,此时以1HZ的频率闪烁。如果连接不上,芯片进入smartlink模式,芯片以5HZ左右的频率快闪,当你使用手机发送smartlink广播后,芯片连接到了路由器,此时芯片以0.25HZ的速度超慢闪烁。

  • 问: 如何让芯片进入smartlink模式

    答: 使用at指令,将需要连接的ssid名字设置为一个不存在的名字(例如:AT+SSID=jfasdjfasde)。然后重启,芯片3次寻找jfasdjfasde这个ssid找不到或连不上,就自动进入了smartlink模式。
