Arduino语音模块-DFPlayer Mini模块

Arduino 少儿编程 1278浏览 0评论
Arduino语音模块

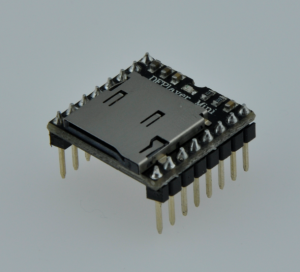

外观

Arduino语音模块-DFPlayer Mini模块

简介

  • DFPlayer Mini是一款小巧且价格低廉的MP3模块,可以直接接驳扬声器。
  • 模块配合供电电池、扬声器、按键可以单独使用,也可以通过串口控制,作为Arduino UNO或者是任何有串口的单片机的一个模块。
  • 模块本身完美的集成了MP3、WAV、WMA的硬解码。
  • 同时软件支持TF卡驱动,支持FAT16、FAT32文件系统。
  • 通过简单的串口指令即可完成播放指定的音乐,以及如何播放音乐等功能,无需繁琐的底层操作,使用方便,稳定可靠。

产品参数

  • 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
  • 24位DAC输出,动态范围支持:90dB,信噪比支持:85dB
  • 完全支持FAT16、FAT32文件系统,最大支持32G的TF卡,支持32G的U盘、64M字节的NORFLASH
  • 多种控制模式可选。IO控制模式、串口模式、AD按键控制模式
  • 广播语插播功能,可以暂停正在播放的背景音乐。广告播放完毕回到背景音继续播放
  • 音频数据按文件夹排序,最多支持100个文件夹,每隔文件夹可以分配255首曲目
  • 30级音量可调,6级EQ可调

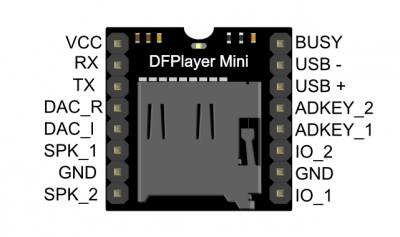

引脚说明

Arduino语音模块-DFPlayer Mini模块

引脚号 引脚名称 功能描述 备注
1 VCC 模块电源输入 3.3V—5V,建议5V,不要超过5.2V
2 RX UART串行数据输入
3 TX UART串行数据输出
4 DAC_R 音频输出右声道 驱动耳机、功放
5 DAC_L 音频输出左声道 驱动耳机、功放
6 SPK2 接小喇叭 驱动小于3W喇叭
7 GND 电源地
8 SPK1 接小喇叭 驱动小于3W喇叭
9 IO1 触发口 默认上一曲(长按音量减)
10 GND 电源地
11 IO2 触发口 默认下一曲(长按音量加)
12 ADKEY1 AD口1 当触发时是第一首(长按循环第一首)
13 ADKEY2 AD口2 当触发时是第五首(长按循环第五首)
14 USB+ USB+ DP 接U盘或插电脑的USB口
15 USB- USB- DM 接U盘或插电脑的USB口
16 Busy 播放状态 有音频,输出低;无音频,输出高

资料说明
串口模式

模块支持异步串口通讯模式,通过串口接受控制命令

串口指令格式

指令名称 对应功能 功能描述
$S 起始位0x7E 每条命令反馈均以$开头,即0x7E
VER 版本 版本信息[目前默认为0xFF]
Len len后字节个数 校验和不计算在内
CMD 命令字 表示具体的操作,比如播放/暂停等等
Feedback 命令反馈 是否需要反馈信息,1反馈,0不反馈
para1 参数1 查询的数据高字节(比如歌曲序号)
para2 参数2 查询的数据低字节
checksum 校验和[占两个字节] 累加和校验[不计起始位$]
$0 结束位 结束位0xEF

举个例子,如果我们制定播放NOR FLASH,就需要发送:7E FF 06 09 00 00 04 FF DD EF,数据长度为6,这6个字节分别是[FF 06 09 00 00 04]。 不计算起始、结束、和校验。再然后对得到的结果进行取反。

串口控制指令

CMD命令(指令) 对应的功能 参数(16位)
0×01 下一曲
0×02 上一曲
0×03 指定曲目(NUM) 1-2999
0×04 音量+
0×05 音量-
0×06 指定音量 0-30
0×07 指定EQ 0/1/2/3/4/5 Normal/Pop/Rock/Jazz/Classic/Bass
0×08 单曲循环指定曲目播放 1-2999
0×09 指定播放设备 1/2/3/4/5 U盘/SD/AUX/SLEEP/FLASH
0x0A 进入休眠——低功耗
0x0B 保留
0x0C 模块复位
0x0D 播放
0x0E 暂停
0x0F 指定文件夹播放 1-10(需要自己设定)
0×10 扩音设置(无) [DH=1:开扩音][DL:设置增益0-31]
0×11 全部循环播放 [1:循环播放][0:停止循环播放]
0×12 指定MP3文件夹曲目 1-9999
0×13 插播广告 1-9999
0×14 支持15个文件夹 见下面的详细说明
0×15 停止播放,播放背景
0×16 停止播放

串口查询指令

CMD命令详解(指令) 对应的功能 参数(16位)
0x3C STAY
0x3D STAY
0x3E STAY
0x3F 发送初始化参数 0-0x0F(低四位每位代表一种设备)
0×40 返回错误,请求重发
0×41 应答
0×42 查询当前状态
0×43 查询当前音量
0×44 查询当前EQ
0×45 查询当前播放模式 该版本保留此功能
0×46 查询当前软件版本 该版本保留此功能
0×47 查询UDISK的总文件数
0×48 查询TF卡的总文件数
0×49 查询FLASH卡的总文件数
0x4A 保留
0x4B 查询UDISK的当前曲目
0x4C 查询TF的当前曲目
0x4D 查询FLASH的当前曲目

AD按键模式

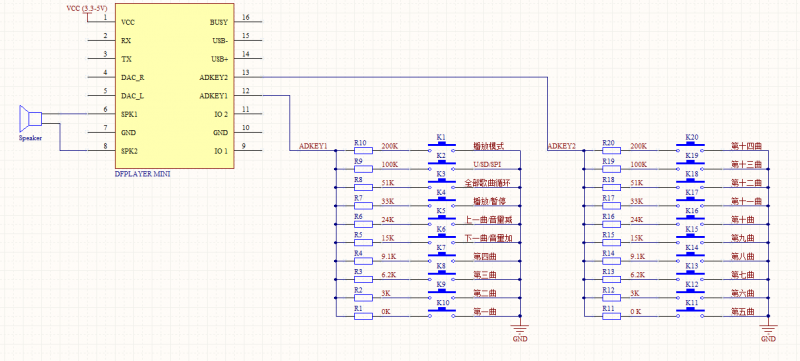

模块还支持AD按键控制方式,取代了传统了矩阵键盘的接法,这样做的好处是充分利用了MCU越来越强大的AD功能。设计简约而不简单,我们模块默认配置2个AD口,20个按键的阻值分配。

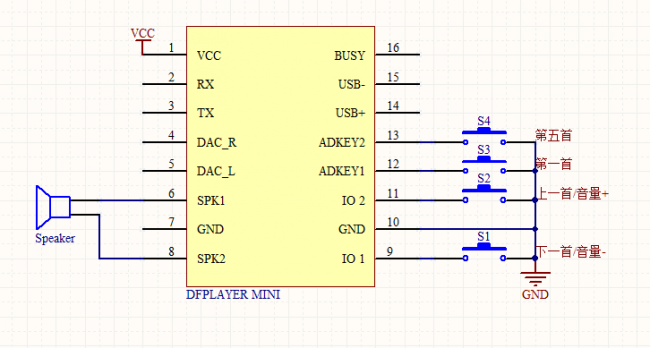

  • 按键使用示意原理图

Arduino语音模块-DFPlayer Mini模块

IO模式

本模块也支持简单的IO模式

Arduino语音模块-DFPlayer Mini模块

使用教程

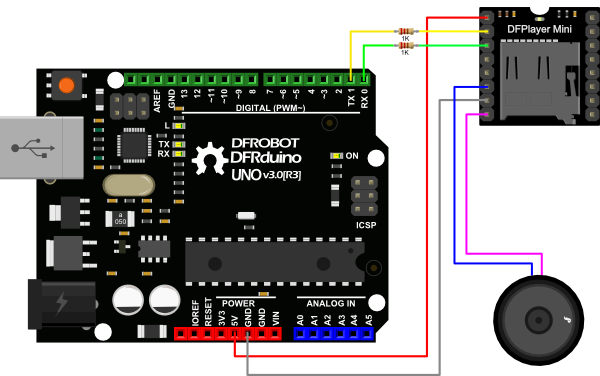

连线图
Arduino语音模块-DFPlayer Mini模块

样例代码
注意:文件夹命名需要是mp3,放置在SD卡根目录下,而mp3文件命名需要是4位数字,例如"0001.mp3",放置在mp3文件夹下。 如需中英文命名,可以添加在数字后,例如"0001hello.mp3"或者"0001后来.mp3"。

库文件下载链接:DFPlayer_Mini_mp3

/*
 *  Copyright:  DFRobot
 *  name:       DFPlayer_Mini_Mp3 sample code
 *  Author:     lisper <lisper.li@dfrobot.com>
 *  Date:       2014-05-30
 *  Description:    sample code for DFPlayer Mini, this code is test on Uno
 *          note: mp3 file must put into mp3 folder in your tf card
 */
#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>

void setup () {
    Serial.begin (9600);
    mp3_set_serial (Serial);    //set Serial for DFPlayer-mini mp3 module
    mp3_set_volume (15);
}

void loop () {
    mp3_play (1);
    delay (6000);
    mp3_next ();
    delay (6000);
    mp3_prev ();
    delay (6000);
    mp3_play (4);
    delay (6000);
}

/*
   mp3_play ();     //start play
   mp3_play (5);    //play "mp3/0005.mp3"
   mp3_next ();     //play next
   mp3_prev ();     //play previous
   mp3_set_volume (uint16_t volume);    //0~30
   mp3_set_EQ ();   //0~5
   mp3_pause ();
   mp3_stop ();
   void mp3_get_state ();   //send get state command
   void mp3_get_volume ();
   void mp3_get_u_sum ();
   void mp3_get_tf_sum ();
   void mp3_get_flash_sum ();
   void mp3_get_tf_current ();
   void mp3_get_u_current ();
   void mp3_get_flash_current ();
   void mp3_single_loop (boolean state);    //set single loop
   void mp3_DAC (boolean state);
   void mp3_random_play ();
 */

疑难解答

  • 问 :Arduino控制DFPlayer mini时,喇叭有杂音,如何处理?

    答:在TX,RX与MP3模块的RX,TX之间连一个1k电阻。因为DFPlayer Mini模块工作电压应该是3.3V,而主控板传入电压为5V,因此需要1K左右电阻分压。

  • 问 :SD卡中的文件和文件夹名字有什么格式要求吗?

    答:函数mp3_play (1); 播放文件的格式为"0001***.mp3(或支持其他格式)". 您可能需要注意这些:

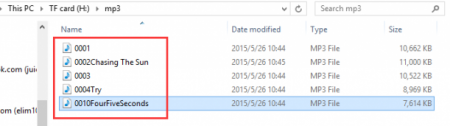

(1). 该音频文件的名称应该命名一个四位数字开始,如:

0001.mp3
0002Chasing The Sun.mp3
0003.mp3
0004Try.mp3
0010FourFiveSeconds.mp3

Arduino语音模块-DFPlayer Mini模块

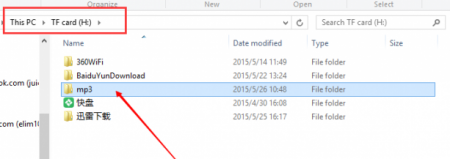

(2).该音频文件应该放在“MP3”’它坐落在TF卡的根目录’文件夹;
Arduino语音模块-DFPlayer Mini模块

更多
开发文档

本文整理于 DFRobot wiki
