Arduino语音模块-Voice Recorder-ISD1820录放音模块

Arduino 少儿编程 3216浏览 0评论
Arduino语音模块

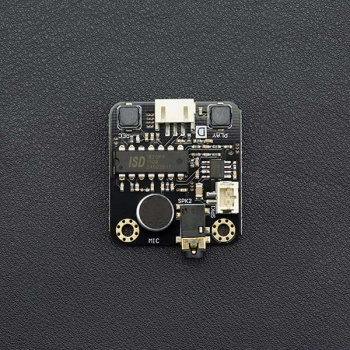

外观

Arduino语音模块-Voice Recorder-ISD1820录放音模块

简介

  • DFRobot最新推出ISD1820录放音模块,集成录放音功能为一体。
  • 板载按键和麦克风,可直接通过按键录音和放音,一按录音,一按放音。
  • 可实现10秒音频录放功能。输出接口最大支持外接3W小喇叭,也可以外接有源音响,共同分享欢乐时光。
  • 此外,模块还外扩了Arduino接口,支持通过Arduino管脚控制模块。

产品参数

  • 工作电压:5V
  • 录放音时间:10秒
  • 采样频率:6.4KHz
  • 可重复录音次数:100,000次
  • 尺寸:37*35 mm

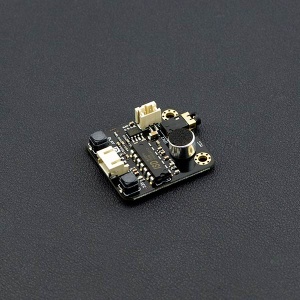

接口功能说明
Arduino语音模块-Voice Recorder-ISD1820录放音模块

名称 功能描述
SPK1 功放输出端,可接8欧3W小喇叭
SPK2 外部有源音箱接口
PLAY 播放按键(该功能键使用的是边沿触发方式,即只需按一次该按键模块便自动播放整段录音)
REC 录音按键(按下该按键,模块进入录音状态,松开按键便停止录音)

使用步骤

  • 长按录音按键,板载的麦克风即可拾取外界语音信号,实现录音功能。松开录音按键或录音时间已达10秒,板上的红色LED会闪烁一次表示录音结束。
  • 按一下放音键可播放录取的语音片段,调节板上的电位器可改变喇叭音量大小。放音结束后,板上的红色LED会闪烁一次。
  • 此模块也能用Arduino控制放音,代码见下一章节节。

使用教程

所需硬件

  • Arduino UNO或其它控制板 x1
  • 数字传感器线 x1
  • Arduino IDE 点击下载Arduino IDE

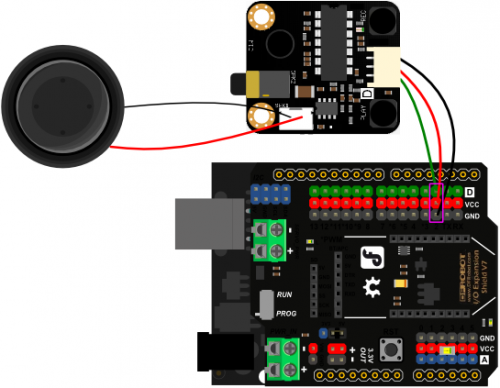

接线图
Arduino语音模块-Voice Recorder-ISD1820录放音模块

样例代码

int Play_pin = 2;
void setup() {
  pinMode(Play_pin,OUTPUT);
  digitalWrite(Play_pin,LOW);
}

void loop() {
  digitalWrite(Play_pin,HIGH);
  delay(1000);
}

本文整理于 DFRobot wiki
