这个例子展示怎样通过电位计从物理世界里读取模拟输入。电位计是一个简单的物理设备，在它的轴转动时可以提供一系列的阻值。流过的电压通过电位计和进入开发板的模拟输入口，可以测量由电位计产生的大量电阻，作为一个模拟值。在这个例子里，创建你的Arduino或者Genuino和你的电脑串口连接之后，运行Arduino IDE软件，你能监视这个电位计的状态。
硬件要求
- Arduino或者Genuino开发板
- 10kΩ电位计

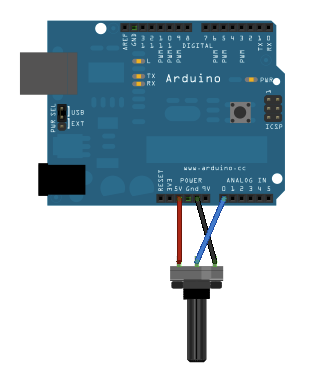

电路图
- 连接从电位计到你的开发板的3条线。第一根线从电位计的一个输出引脚到地。第二根从电位计的另一个输出引脚到5V。第三根从电位计中间的引脚到模拟引脚A0.
-
图片是用Fritzing制作的，更多电路例子参考Fritzing project page
-
通过旋转电位计的轴，你在刮器任意一个方向改变电阻的值（刮器连接到电位计中心引脚）。这个可以改变中间引脚的电压。当中心引脚和5v的电阻约为0时（中心引脚到地的电阻约为10kΩ），中心引脚的电压约为5V。当电阻被翻转时，中心引脚电压约为0，即是地。这个电压是你在读取输入引脚的模拟电压
-
Arduino和Genuino开发板有一个内置电路叫模拟到数字转换器，或者叫ADC，这个可以读取变化的电压，并转换成0到1023之间的数值。另外，analogRead()函数可以按比例转换一个0到1023之间的数字成为这个引脚上的电压。

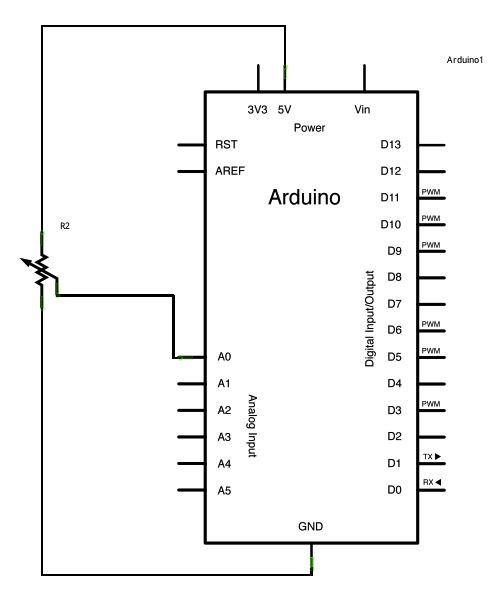

原理图
样例代码
- 在下面的程序里，你只需要开始串口通讯，波特率为9600 bits。在你的开发板和电脑增加以下命令：
Serial.begin(9600);
- 然后，在你代码的主循环里，你需要创建一个变量来保存来自你的电位计的电阻值（这个数值在0到1023之间，最好用int）：
int sensorValue = analogRead(A0);
- 最好，你需要打印这个信息到你的串口监视器窗口。你可以在代码的最后一行增加command Serial.println()来打印：
Serial.println(sensorValue)
- 现在，当你打开你在Arduino IDE软件上的串口监视器（可以通过键盘快捷键Ctrl+Shift+M打开），你应该看到和罐子位置相关的一个稳定的从0到1023的数据流。随着你转动电位计，这些数字会即时响应。
/*
AnalogReadSerial
Reads an analog input on pin 0, prints the result to the serial monitor.
Graphical representation is available using serial plotter (Tools > Serial Plotter menu)
Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground.
This example code is in the public domain.
*/
// the setup routine runs once when you press reset:
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop() {
// read the input on analog pin 0:
int sensorValue = analogRead(A0);
// print out the value you read:
Serial.println(sensorValue);
delay(1); // delay in between reads for stability
}
