Arduino库教程-GSM-Test Modem

GSM Test Modem

• 这个程序测试GSM shield上的调制解调器，来检查是否正确工作。这个例子里，您不需要SIM卡。

硬件要求

• Arduino or Genuino Board
• Arduino + Telefonica GSM/GPRS Shield

电路

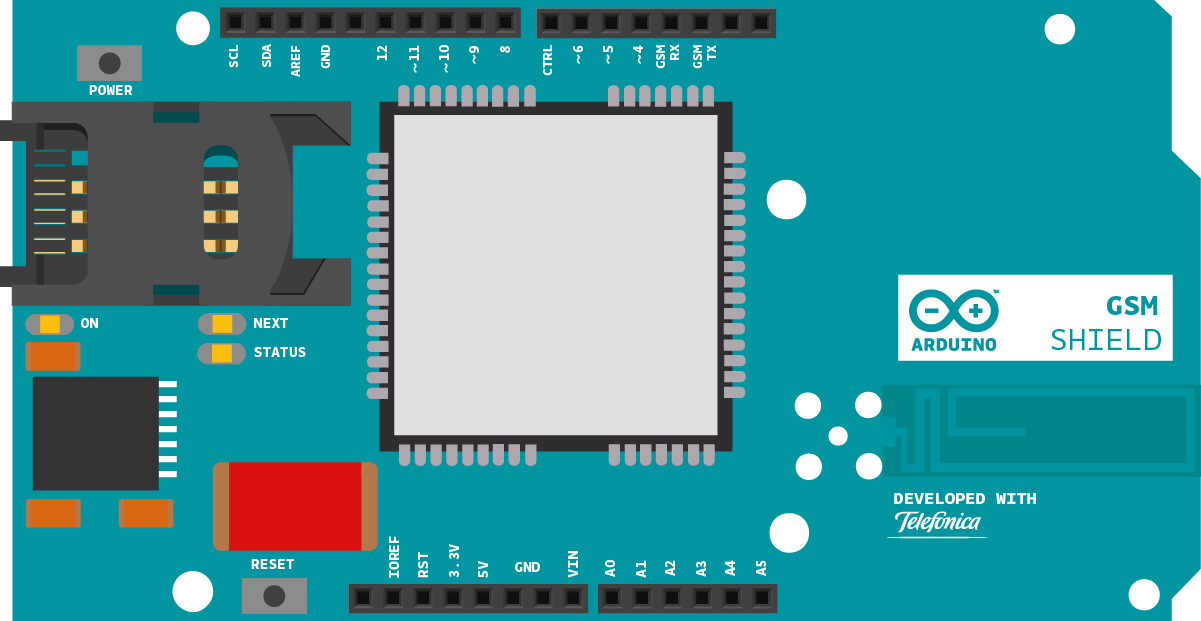

这是在一块Arduino或者Genuino开发板上的Arduino GSM Shield图

样例代码

• 首先，加上GSM库

#include <GSM.h>

• 实例化一个GSMModem类:

GSMModem modem;

• 创建一个变量来保存调制解调器的IMEI号码

String IMEI = "";

[Get Code]

• 在setup里，打开一个到电脑的串口连接。打开连接之后，发送一个信息示意程序已经开始。

void setup(){
  Serial.begin(9600);
  Serial.print("Starting modem test...");

[Get Code]

• 调用modem.begin()来开始调制解调器。发送一个状态信息（取决于输出），并结束setup()。

if(modem.begin())
    Serial.println("modem.begin() succeeded");
  else
    Serial.println("ERROR, no modem answer.");
}

[Get Code]

• 在loop里，用 modem.getIMEI()返回一个调制解调器的IMEI号码。这个号码对你的GSM shield来说是独一无二的。

void loop()
{
  // get modem IMEI
  Serial.print("Checking IMEI...");
  IMEI = modem.getIMEI();

[Get Code]

• 通过getIMEI()如果获得有效响应，打印其到串口监视器，并通过modem.begin（）重置调制解调器。

if(IMEI != NULL)
  {
    // show IMEI in serial monitor
    Serial.println("Modem's IMEI: " + IMEI);
    // reset modem to check booting:
    Serial.print("Reseting modem...");
    modem.begin();

[Get Code]

• 一旦重置，重新检查IMEI。如果又有有效返回，调制解调器就按预期发挥功能。

if(modem.getIMEI() != NULL)
    {
      Serial.println("Modem is functoning properly");
    }

[Get Code]

• 重置调制解调器之后，getIMEI（）里如果没有有效返回，报告一个error

else
    {
      Serial.println("Error: getIMEI() failed after modem.begin()");
    }

[Get Code]

• 开始程序后，如果你从来没有接收到一个IMEI，报告，并结束程序。

}
  else
  {
    Serial.println("Error: Could not get IMEI");
  }
  // do nothing:
  while(true);
}

[Get Code]

• 一旦上传代码，打开串口监视器。当接收到是，你会看到HTML（http://arduino.cc） 打印在屏幕上。

• 完整程序如下：

/*

 This example tests to see if the modem of the
 GSM shield is working correctly. You do not need
 a SIM card for this example.

 Circuit:
 * GSM shield attached

 Created 12 Jun 2012
 by David del Peral
 modified 21 Nov 2012
 by Tom Igoe

http://www.arduino.cc/en/Tutorial/GSMToolsTestModem

 This sample code is part of the public domain

 */

// libraries
#include <GSM.h>

// modem verification object
GSMModem modem;

// IMEI variable
String IMEI = "";

void setup() {
  // initialize serial communications and wait for port to open:
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for Leonardo only
  }

  // start modem test (reset and check response)
  Serial.print("Starting modem test...");
  if (modem.begin()) {
    Serial.println("modem.begin() succeeded");
  } else {
    Serial.println("ERROR, no modem answer.");
  }
}

void loop() {
  // get modem IMEI
  Serial.print("Checking IMEI...");
  IMEI = modem.getIMEI();

  // check IMEI response
  if (IMEI != NULL) {
    // show IMEI in serial monitor
    Serial.println("Modem's IMEI: " + IMEI);
    // reset modem to check booting:
    Serial.print("Resetting modem...");
    modem.begin();
    // get and check IMEI one more time
    if (modem.getIMEI() != NULL) {
      Serial.println("Modem is functoning properly");
    } else {
      Serial.println("Error: getIMEI() failed after modem.begin()");
    }
  } else {
    Serial.println("Error: Could not get IMEI");
  }
  // do nothing:
  while (true);
}

[Get Code]
