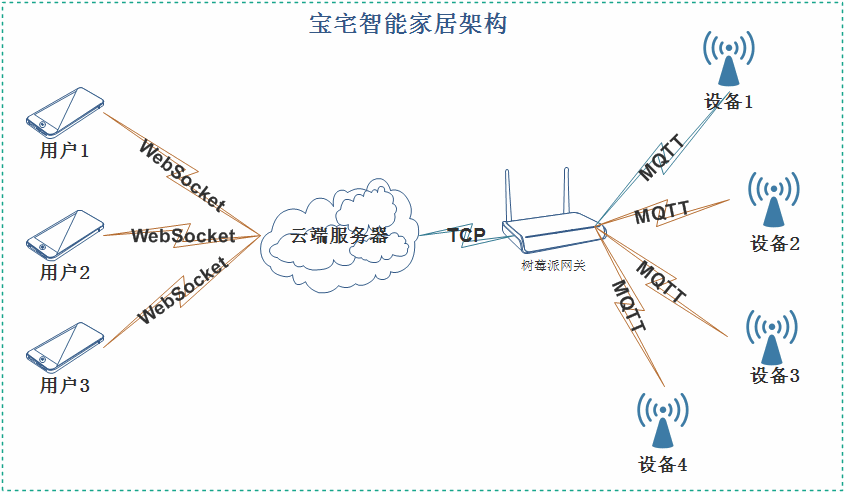

智能家居架构图
从图上可以看出宝宅智能家居由4部分组成，从左向右分别是“手机端”，“云端”，“家庭网关”和“终端设备”，下面我们先来简单了解下各个部分的作用：
-
“手机端”经过“云端”同“家庭网关”进行通讯，用于实现对终端设备的监控和控制，在“手机端”上宝宅已经实现了账号登录、网络通讯等基础功能，开发者不需要在手机上做开发，只需要在“家庭网关”的“WEB版的集成开发环境”->“设计手机控制界面”里面，使用HTML/CSS来设计自己想要的界面和描述各个控件即触发动作即可。
-
“云端” “手机端”与“家庭网关”之间的通讯桥梁，开发者不需要在此编写代码。
-
“家庭网关”扮演者整个系统的“大脑”的角色，主要代码在这里完成，通过“云端”桥接“终端设备”和“手机端”，也可以主动给“手机端”和“终端设备”发送指令。“家庭网关”是运行在树莓派上（也可以是其他ARM CPU的设备或PC机）的宝宅网关框架程序（基于Node.js开发），集成了WEB版的网关程序开发和手机控制界面设计环境,宝宅已经封装好了主要的的核心的功能，开发者只需要编写少量的Javascript和HTML/CSS代码就可以实现网关程序的开发和手机控制界面的设计。
-
“终端设备” 与“家庭网关”直接连接，可能是传感器也可能是需要控制的设备，MCU采用ESP8266 WIFI芯片，接入方便，价格便宜。另外基于Esp8266 for adrduino IDE开发环境+宝宅SDK，开发者无需了解具体的芯片原理和数据通讯过程，完全可以像开发arduino程序一样来编写ESP8266上的程序。

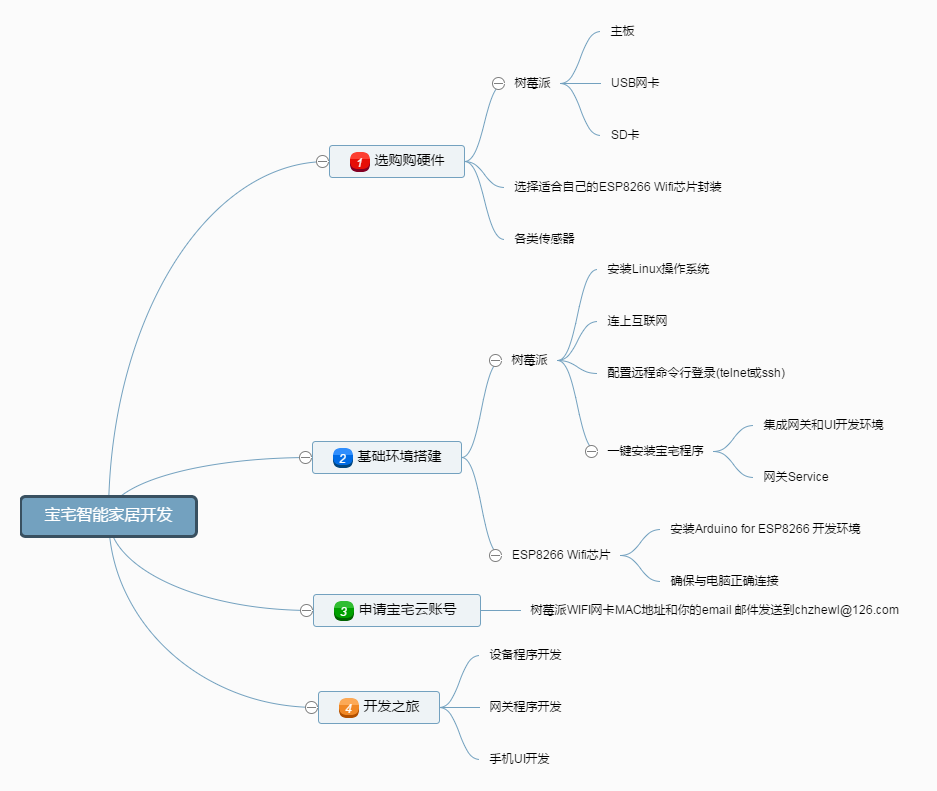

智能家居开发导向图
