Arduino智能家居-设备程序开发

Arduino 少儿编程 1982浏览 0评论
Arduino智能家居

设备程序开发

宝宅的设备基于ESP8266 WIFI芯片开发,esp8266 具有以下优势:

  • WIFI通信。
  • 多种封装、价格便宜(淘宝上最便宜的还不到¥10)
  • 官方开放SDK,可做二次开发,文档和资料非常详细。

不过使用用官方提供的SDK做二次开发还是存在一定难度的,这不符合宝宅的初衷!

在这里非常感谢@Ivan Grokhotkov大神,他为我们提供了简单易用的 Arduino IDE for ESP8266,让这件事情变的简单了很多,他将arduino IDE和esp8266 sdk 整合到了一块,我们完全可以像开发arduino那样开发esp8266程序,而且可以复用现有的几乎所有的arduino三方库,非常方便,介绍文档, Github 。

Arduino智能家居-设备程序开发

宝宅为了进一步简化智能家居的开发难度,在此基础上提供了 BaoZhai库,开放者无需关心具体的通讯细节,只需要调用 BaoZhai库提供的相关API即可 ,Github。下载后将 BaoZhai目录放到 “libraries” 目录后重启arduino 就可以用了。

建议直接下载已经编译好的 Windows 下的 Arduino IDE for ESP8266,已经包含 BaoZhai库和其他常用的arduino 三方库,[下载地址][6]。

准备工作

1.选购适合你的esp8266模块吧

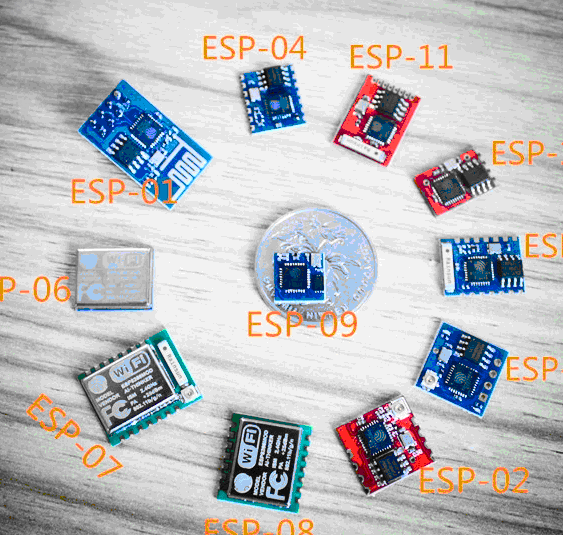

esp8266 官方的封装:
Arduino智能家居-设备程序开发

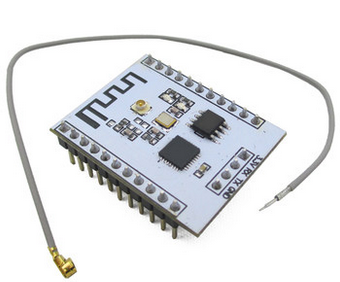

esp-201 全IO口引出版
Arduino智能家居-设备程序开发

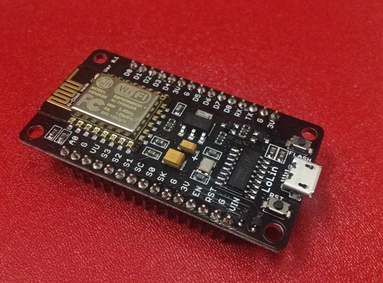

Nodemcu版:
Arduino智能家居-设备程序开发

研发时建议选择esp-01、esp-201或Nodemcu,NodeMcu类似arduino UNO,全IO口输出,不需要额外的下载器和供电,USB连接电脑就可以用Arduino IDE for ESP8266给它下载程序和调试了,缺点是价格相对高,体积大,不适合放到小的空间内。

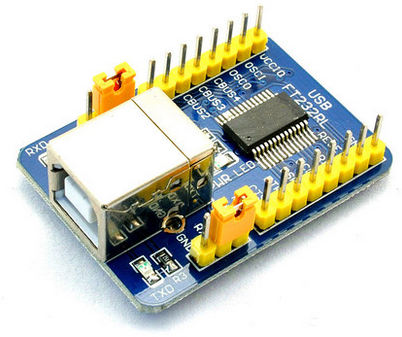

esp-01、esp-201 可以连接2.54mm杜邦线,免去焊接,通过简单的插接就可以与下载器、电源和其他传感器连接,不同之处是eps-01只引出重要的8个引脚,esp-201全IO口引出。 使用esp-01和esp-201 开发时需要一个USB转TTL的模块用作下载器,建议FT232RL芯片,且全IO引出:

Arduino智能家居-设备程序开发

[文档][11] 详细介绍了下FT232RL模块 与 esp8266 的连接方法。
另外,你还需要一款3.3v 的电源模块,因为esp8266芯片对电源的要求是3.3V and >= 250mA,这里推荐AC220V转5v和3.3v 700ma 的电源模块(购买时可以要求卖家焊接引脚),既可以用于调试供电,也可以用于后续设备的长期供电,当然有条件的可以使用可调的直流稳压电源用做调试供电。

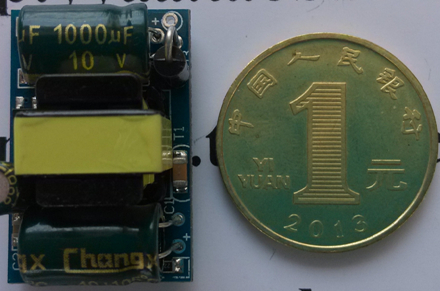

电源模块:

Arduino智能家居-设备程序开发

2.购买一些辅助工具,你会用的着的

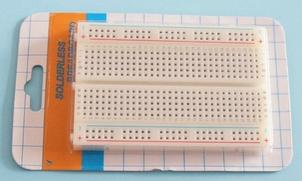

泡沫板:
Arduino智能家居-设备程序开发

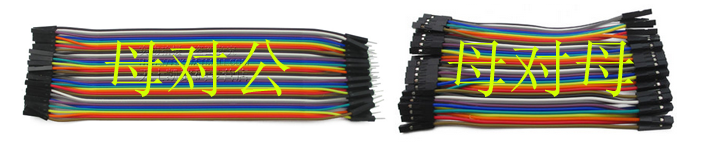

杜邦线:
Arduino智能家居-设备程序开发

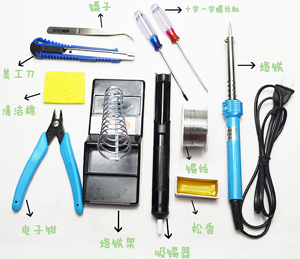

淘宝上类似的实用工具套装:
Arduino智能家居-设备程序开发

BaoZhai API

BaoZhai库的核心API 2个,回调函数4个,我们来看一下。

BaoZhai.begin( devicename,ssid,pass,on_reg,on_unreg,on_get,on_set );

作用:初始库 BaoZhai库

    devicename:设备名称,自定义,不能为空,注意同个网关下不能出现同名
    ssid:WIFI账号
    pass:WIFI密码
    on_reg:与网关连接成功回调函数
    on_unreg:与网关断开连接回调函数
    on_get:网关请求获取数据,如获取开关当前状态
    on_set:网关请求改变数据,如设置开关当前状态

示例代码:

//初始化宝宅
BaoZhai.begin( "switch", "xxxx", "123", on_reg, on_unreg, on_get, on_set );

BaoZhai.sendVal( sensorname, value );

作用:向网关发送某个传感器的数据

    sensorname:传感器名称,自定义,可以为空
    value:传感器数据

示例代码:

//发送通过dht22传感器取到的温度和湿度数据(逗号间隔)
BaoZhai.sendVal( "dht22", "24.5,85.2" );

on_reg()

作用:与网关连接成功时回调函数

示例代码:

void on_reg( )
{
  //初始化开关状态(高电位关)
  digitalWrite(SWITCH_PIN, HIGH);
  switch_status = HIGH;
}

on_unreg()

作用:与网关断开连接时回调函数

示例代码:

void on_unreg()
{
  //初始化开关状态(高电位关)
  digitalWrite(SWITCH_PIN, HIGH);
  switch_status = HIGH;
}

onget( sensorname )

作用:来自网关的数据获取请求回调函数

    sensorname:要请求数据的传感器名称,可以为空

示例代码:

void on_get( const String& sensorname )
{
    String value;
    if ( sensorname=="dht22" )  //dht22温湿度传感器
    {
         value = dht_humidity;
         value += ",";
         value += dht_temperature;
    }
    else if ( sensorname=="ppd42" ) //ppd42空气质量传感器
    {
        value = concentration;
    }
    //回应请求数据
    BaoZhai.sendVal( sensorname, value );
}

onset( sensorname,value )

作用:来自网关的数据获取请求回调函数

    sensorname:要请求改变数据的传感器名称,可以为空
    value:要请求改变的数据

示例代码:

void on_set( const String& sensorname,
             const String& value )
{
    if ( sensorname=="315send" ) //315MHz 发送
    {
      int s = value.indexOf(',');
      if ( s!=-1 )
      {
          String tmp  = value.substring(0,s);
          //获取发送内容
          unsigned long code_num = (unsigned long)tmp.toInt();
          tmp = value.substring(s+1);
          //获取内容长度
          unsigned long bit_num = (unsigned long)tmp.toInt();
          send_Switch.send( code_num,bit_num ); //发送
          BaoZhai.sendVal( sensorname, value ); //回应发送结果
      }
    }
}

起航,实现继电器控制(智能插座)

  • ESP8266连接电脑,上电(不明白的请阅读文档 )。
  • 运行 arduino.exe 打开 Arduino IDE for ESP8266 集成开发环境。
  • 选择 “文件”->“示例”->“BaoZhai”->“switch” 示例Demo。

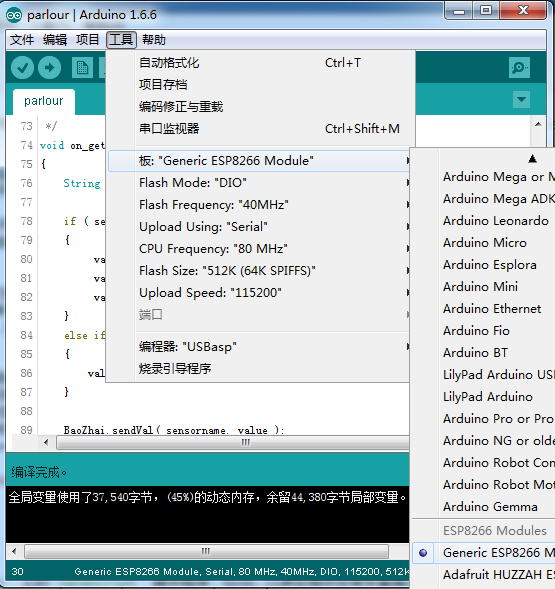

  • 选择 “工具”->“板…”->对应的ESP8266版本,如果是esp-01和esp-201请选择“Generic ESP8266 module”。
  • 在代码中配置好你的无线路由器的账号的密码,将代码另存为一份。
  • 点击编译上传按钮。

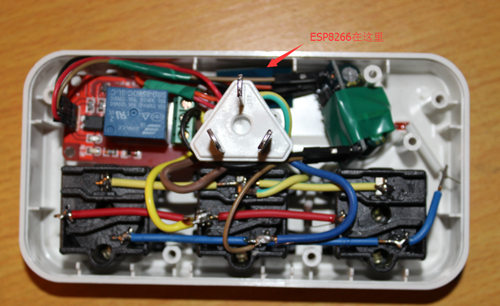

改造好的智能插座:
Arduino智能家居-设备程序开发

Arduino智能家居-设备程序开发

其他设备

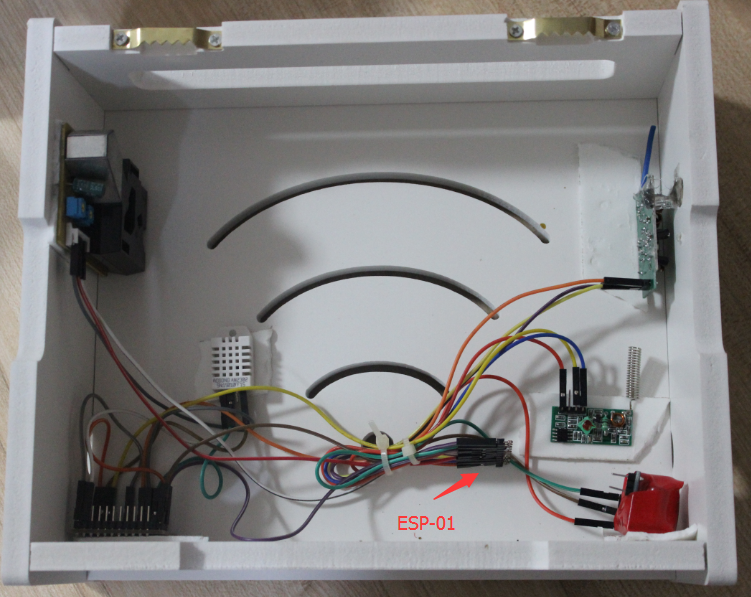

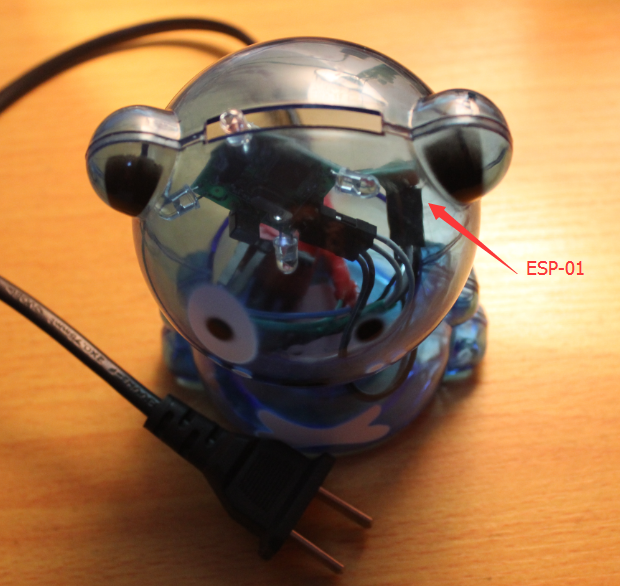

客厅温湿度、空气质量、人体红外和315Mhz发射/接收设备:
Arduino智能家居-设备程序开发

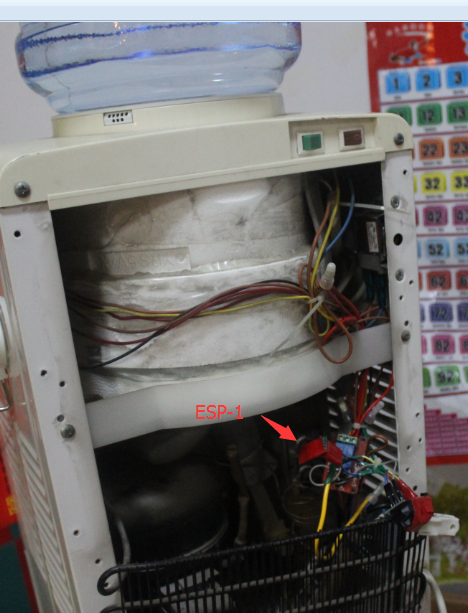

改造好的饮水机:
Arduino智能家居-设备程序开发

红外学习设备,可以遥控家里的电视、功放机、空调和风扇等可以通过红外控制的家电:
Arduino智能家居-设备程序开发

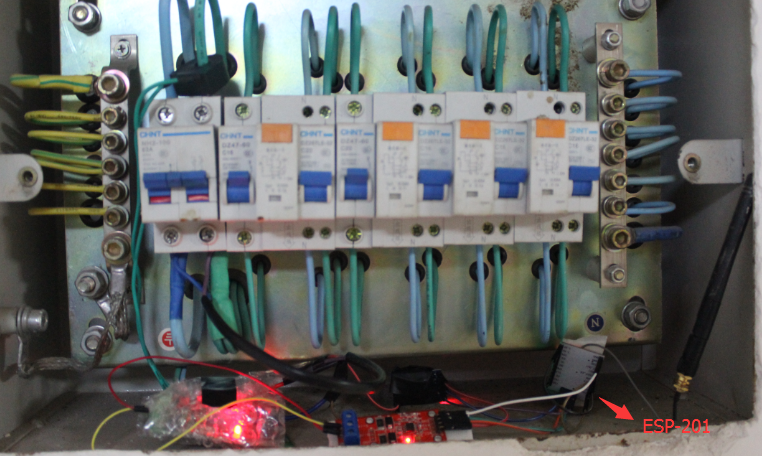

家庭能耗监控,可以获取电压、电流和功率等数据:
Arduino智能家居-设备程序开发

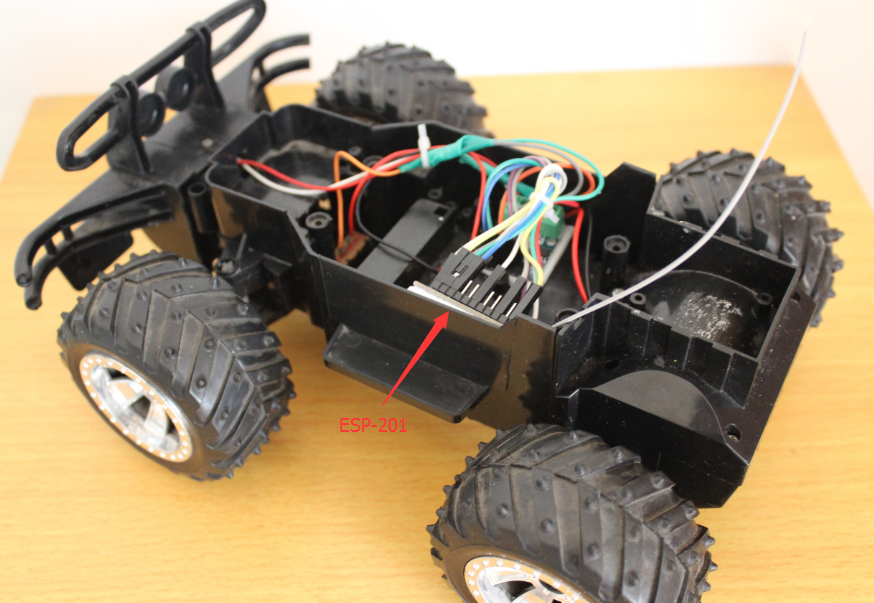

改造好的WIFI玩具车:
Arduino智能家居-设备程序开发

资料

[Arduino IDE for ESP8266 介绍][24]
[Arduino IDE for ESP8266 支持硬件][25]
[ESP8266 官方论坛][26]
[Arduino精华,很详细的arduino教程,其中很多例子可以直接在esp8266上使用][27]
[Arduino官方教程][28]
[Nodemcu官方网站][29]
