ROS入门教程-1.1.2 ROS文件系统介绍

ROS1/一代机器人系统 少儿编程 1594浏览 0评论
ROS入门教程

ROS入门教程-ROS文件系统介绍

说明:

  • 本教程介绍ROS文件系统概念,包括命令行工具roscd、rosls和rospack的使用。

针对rosbuild方式

    1. 预备工作
    1. ROS文件系统中的基本概念
    1. 文件系统工具
    1. 使用rospack和rosstack
    1. 使用roscd
    1. roscd的特殊用法
    1. 使用 rosls
    1. Tab Completion
    1. 回顾

预备工作

  • 本教程中我们将会用到ros-tutorials程序包,请先安装:
$ sudo apt-get install ros-<distro>-ros-tutorials
  • 替换成你所安装的版本(比如Jade、Indigo、hydro、groovy、fuerte等)。

ROS文件系统中的基本概念

  • 1.Packages: Package是ROS系统中最底层最基本的组织,里面存放各种文件:库、工具、可执行文件等.

  • 2.Manifest: 一个package描述xml文件,定义package之间的依赖关系.

  • 3.Stacks: package的集合,比package这个概念高一级别

  • 4.Stack Manifest: 作用类似package manifest文件,但是它是针对stack的.

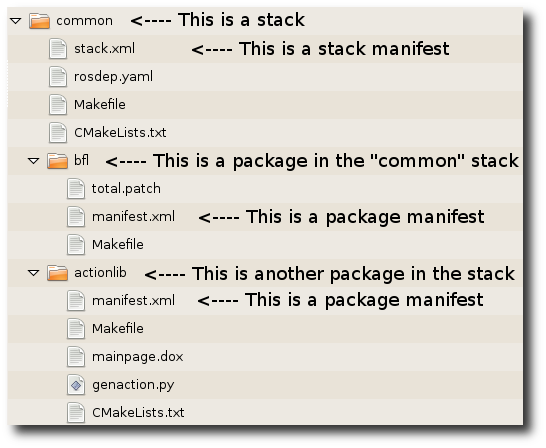

  • 在文件系统中很容易识别package和stack:

    • 1.package是一个包含 manifest.xml 文件的目录.
    • 2.stack是一个包含 stack.xml 文件的目录.

ROS入门教程-1.1.2  ROS文件系统介绍

文件系统工具

  • ROS中大量代码分散在众多的packages和stacks之中.
  • 命令工具ls和cd已不能满足检索要求。
  • 因此ROS提供了一套自己的命令工具来完成与这些命令相似的工作.

使用rospack和rosstack

  • rospack和rosstack命令都包含于rospack package中.
  • 两个命令用于获取packages 和stacks的信息.
  • 教程中我们只提及命令的find的参数,作用是返回相应package或者stack的目录路径.
  • 用法:
$ rospack find [package_name]
$ rosstack find [stack_name]
  • 例子:
$ rospack find roscpp
  • 得到结果:
YOUR_INSTALL_PATH/stacks/ros_comm/clients/cpp/roscpp
  • 举例,如果在Ubuntu下使用编译好的软件包安装了ROS Electric版本
  • 将会得到如下结果:
/opt/ros/electric/stacks/ros_comm/clients/cpp/roscpp

使用roscd

  • roscd包含于 rosbash package中.
  • 该命令用于改变当前目录到指定的package或者stack的目录(cd).
  • 用法:
$ roscd [locationname[/subdir]]
  • 例子:
$ roscd roscpp
  • 为了验证我们已经切换到了roscpp package 目录.
  • 我们使用unix的命令查看一下pwd:
$ pwd
  • 得到结果:
YOUR_INSTALL_PATH/stacks/ros_comm/clients/cpp/roscpp
  • 现在可以看到结果:
YOUR_INSTALL_PATH/stacks/ros_comm/clients/cpp/roscpp
  • 和先前rospack find得到的是一样的.
  • 命令roscd及其它的ROS命令仅适用于环境变量$ROS_PACKAGE_PATH中存在的目录路径.
  • 使用下面的命令查看环境变量$ROS_PACKAGE_PATH:
$ echo $ROS_PACKAGE_PATH
  • 如果还没有编辑过$ROS_PACKAGE_PATH 应该显示结果如下:
YOUR_INSTALL_PATH/stacks
  • $ROS_PACKAGE_PATH可以添加任意目录路径,目录路径之间 ‘:’ 分开。

子目录

  • roscd也能够直接进入一个 package 或 stack的子目录中.
  • 例如:
$ roscd roscpp/include
$ pwd
  • 得到结果:
YOUR_INSTALL_PATH/stacks/ros_comm/clients/cpp/roscpp/include

roscd的特殊用法

  • 有几个roscd的特殊用法.
  • roscd 不带任何参数
  • 不带参数时roscd直接进入环境变量 $ROS_ROOT定义的目录.
  • 例如:
$ roscd
$ pwd
  • 得到结果:
YOUR_INSTALL_PATH/ros
  • 这个目录就是环境变量$ROS_ROOT定义的.
  • 例如:
$ echo $ROS_ROOT
  • 得到结果:
YOUR_INSTALL_PATH/ros

roscd log

  • roscd log命令切换到ROS储存日志文件的目录。

  • 注意:如果从未运行过任何ROS程序,命令会返回目录不存在的错误。

  • 例如:

    $ roscd log

使用 rosls

  • rosls包含于rosbash package中.
  • 作用是列出指定的package或stack中的文件及目录.
  • 用法:
$ rosls [locationname[/subdir]]
  • 例子:
$ rosls roscpp_tutorials
  • 得到结果:
add_two_ints_client         listener                      listener_with_userdata  srv
add_two_ints_server         listener_async_spin           Makefile                srv_gen
add_two_ints_server_class   listener_class                manifest.xml            talker
anonymous_listener          listener_multiple             node_handle_namespaces  time_api
babbler                     listener_single_message       notify_connect          timers
bin                         listener_threaded_spin        parameters
CMakeLists.txt              listener_unreliable           ROS_NOBUILD
custom_callback_processing  listener_with_tracked_object  src

Tab Completion

  • 在键盘输入ROS命令及目录文件名时,使用tab键可以自动补齐剩余的命令字符。
  • 例如:
$ roscd roscpp_tut< now push the TAB key >
  • 按下 TAB 键后, 命令行会自动补齐.
$ roscd roscpp_tutorials/
  • 如果存在有歧义的package时,可以连续按下tab键将会切换显示所有相关的ROS package名称。
  • 例如:
$ roscd tur< now push the TAB key >
  • 按下 TAB 键后, 命令行会如下显示:
$ roscd turtle
  • 但是,例子中有多个packages开头包含字符turtle.
  • 试着再次按下 TAB 键.
  • 这会切换显示所有的以字符turtle开头的ROS packages。
turtle_actionlib/  turtlesim/         turtle_tf/
  • 得到结果:
$ roscd turtle
  • 现在turtle后面输入s,然后按下 TAB
$ roscd turtles< now push the TAB key >
  • 因为只有一个package 以字符turtles开头,所以得到结果如下:
$ roscd turtlesim/

回顾

  • ROS 工具命令有个固定的命名格式:
rospack = ros + pack(age)
rosstack = ros + stack
roscd = ros + cd
rosls = ros + ls

针对catkin方式

  • 预备工作
  • 快速了解文件系统概念
  • 文件系统工具
  • 使用 rospack
  • 使用 roscd
  • roscd log
  • 使用 rosls
  • Tab 自动完成输入
  • 回顾

预备工作

  • 本教程中我们将会用到ros-tutorials程序包,请先安装:
$ sudo apt-get install ros-<distro>-ros-tutorials
  • 替换成你所安装的版本(比如Jade、Indigo、hydro、groovy、fuerte等)。

快速了解文件系统概念

  • 1.Packages: 软件包,是ROS应用程序代码的组织单元,每个软件包都可以包含程序库、可执行文件、脚本或者其它手动创建的东西。

  • 2.Manifest (package.xml): 清单,是对于’软件包’相关信息的描述,用于定义软件包相关元信息之间的依赖关系,这些信息包括版本、维护者和许可协议等。

  • 注意: rosbuild的用户也许会考虑功能包集(stack)去哪了。事实上,为了简化代码量且更好的支持兼容各发行版的功能包,功能包集的概念已经在catkin中被移除。

  • 注意: 在catkin中,你可以定义综合包来集成相似包并实现将多个包驻留在单个VCS库。这两个特征可替换功能包集的功能。

文件系统工具

  • 程序代码是分布在众多ROS软件包当中,当使用命令行工具(比如ls和cd)来浏览时会非常繁琐,因此ROS提供了专门的命令工具来简化这些操作。

使用 rospack

  • rospack允许你获取软件包的有关信息。
  • 在本教程中,我们只涉及到rospack中find参数选项,该选项可以返回软件包的路径信息。
  • 用法:
# rospack find [包名称]
  • 示例:
$ rospack find roscpp
  • 应输出:
YOUR_INSTALL_PATH/share/roscpp
  • 如果你是在Ubuntu Linux操作系统上通过apt来安装ROS,你应该会准确地看到:
/opt/ros/groovy/share/roscpp

使用 roscd

  • roscd是rosbash命令集中的一部分,它允许你直接切换(cd)工作目录到某个软件包或者软件包集当中。
  • 用法:
# roscd [本地包名称[/子目录]]
  • 示例:
$ roscd roscpp
  • 为了验证我们已经切换到了roscpp软件包目录下,现在我们可以使用Unix命令pwd来输出当前工作目录:
$ pwd
  • 你应该会看到:
YOUR_INSTALL_PATH/share/roscpp
  • 你可以看到YOUR_INSTALL_PATH/share/roscpp和之前使用rospack find得到的路径名称是一样的。
  • 注意:就像ROS中的其它工具一样,roscd只能切换到那些路径已经包含在ROS_PACKAGE_PATH环境变量中的软件包
  • 要查看ROS_PACKAGE_PATH中包含的路径可以输入:
$ echo $ROS_PACKAGE_PATH
  • 你的ROS_PACKAGE_PATH环境变量应该包含那些保存有ROS软件包的路径,并且每个路径之间用冒号分隔开来。
  • 一个典型的ROS_PACKAGE_PATH环境变量如下:
/opt/ros/groovy/base/install/share:/opt/ros/groovy/base/install/stacks
  • 跟其他路径环境变量类似,你可以在ROS_PACKAGE_PATH中添加更多其它路径,每条路径使用冒号’:’分隔。

子目录

  • 使用roscd也可以切换到一个软件包或软件包集的子目录中。 执行:
$ roscd roscpp/cmake
$ pwd
  • 应该会看到:
YOUR_INSTALL_PATH/share/roscpp/cmake

roscd log

  • 使用roscdlog可以切换到ROS保存日记文件的目录下。
  • 需要注意的是,如果你没有执行过任何ROS程序,系统会报错说该目录不存在。
  • 如果你已经运行过ROS程序,那么可以尝试:
$ roscd log

使用 rosls

  • rosls是rosbash命令集中的一部分,它允许你直接按软件包的名称而不是绝对路径执行ls命令(罗列目录)。
  • 用法:
# rosls [本地包名称[/子目录]]
  • 示例:
$ rosls roscpp_tutorials
  • 应输出:
cmake  package.xml  srv

Tab 自动完成输入

  • 当要输入一个完整的软件包名称时会变得比较繁琐。
  • 在之前的例子中roscpp_tutorials是个相当长的名称,幸运的是,一些ROS工具支持TAB 自动完成输入的功能。
  • 输入:
# roscd roscpp_tut< 现在请按TAB键 >
  • 当按TAB键后,命令行中应该会自动补充剩余部分:
$ roscd roscpp_tutorials/
  • 这应该有用,因为roscpp_tutorials是当前唯一一个名称以roscpp_tut作为开头的ROS软件包。 现在尝试输入:
# roscd tur<现在请按TAB键 >
  • 按TAB键后,命令应该会尽可能地自动补充完整:
$ roscd turtle
  • 但是,在这种情况下有多个软件包是以turtle开头,当再次按TAB键后应该会列出所有以turtle开头的ROS软件包:
turtle_actionlib/  turtlesim/         turtle_tf/
  • 这时在命令行中你应该仍然只看到:
$ roscd turtle
  • 现在在turtle后面输入s然后按TAB键:
# roscd turtles< 请按TAB键 >
  • 因为只有一个软件包的名称以turtles开头,所以你应该会看到:
$ roscd turtlesim/

回顾

  • 你也许已经注意到了ROS命令工具的的命名方式:
rospack = ros + pack(age)
roscd = ros + cd
rosls = ros + ls
  • 这种命名方式在许多ROS命令工具中都会用到。
  • 到此你已经了解了ROS的文件系统结构,接下来我们开始创建一个工作空间。
