ROS探索总结-8.键盘控制

本文转载自古月居，原作者古月，原文链接：https://www.guyuehome.com/253。
键盘控制

如果尝试过前面的例子，有没有感觉每次让机器人移动还要在终端里输入指令，这也太麻烦了，有没有办法通过键盘来控制机器人的移动呢？答案室当然的了。我研究了其他几个机器人键盘控制的代码，还是有所收获的，最后移植到了smartcar上，实验成功。

一、创建控制包

首先，我们为键盘控制单独建立一个包：

roscreate-pkg smartcar_teleop rospy geometry_msgs std_msgs roscpp

rosmake

如果你已经忘记了怎么建立包，请参考：http://www.ros.org/wiki/ROS/Tutorials/CreatingPackage

二、简单的消息发布

在机器人仿真中，主要控制机器人移动的就是Twist()结构，如果我们编程将这个结构通过程序发布成topic，自然就可以控制机器人了。我们先用简单的Python来尝试一下。

之前的模拟中，我们使用的都是在命令行下进行的消息发布，现在我们需要把这些命令转换成Python 代码，封装到一个单独的节点中去。针对之前的命令行，我们可以很简单的在smartcar_teleop /scripts文件夹下编写如下的控制代码：

#!/usr/bin/env python

import roslib; roslib.load_manifest('smartcar_teleop')

import rospy

from geometry_msgs.msg import Twist

from std_msgs.msg import String



class Teleop:

    def __init__(self):

        pub = rospy.Publisher('cmd_vel', Twist)

        rospy.init_node('smartcar_teleop')

        rate = rospy.Rate(rospy.get_param('~hz', 1))

        self.cmd = None



        cmd = Twist()

        cmd.linear.x = 0.2

        cmd.linear.y = 0

        cmd.linear.z = 0

        cmd.angular.z = 0

        cmd.angular.z = 0

        cmd.angular.z = 0.5



        self.cmd = cmd

        while not rospy.is_shutdown():

            str = "hello world %s" % rospy.get_time()

            rospy.loginfo(str)

            pub.publish(self.cmd)

            rate.sleep()



if __name__ == '__main__':Teleop()

python代码在ROS中是不需要编译的。先运行之前教程中用到的smartcar机器人，在rviz中进行显示，然后新建终端，输入如下命令：

   rosrun smartcar_teleop teleop.py

也可以建立一个launch文件运行：

<launch>

  <arg name="cmd_topic" default="cmd_vel" />

  <node pkg="smartcar_teleop" type="teleop.py" name="smartcar_teleop">

    <remap from="cmd_vel" to="$(arg cmd_topic)" />

  </node>

</launch>

在rviz中看一下机器人是不是动起来了！

三、加入键盘控制

当然前边的程序不是我们要的，我们需要的键盘控制。

1、移植

因为ROS的代码具有很强的可移植性，所以用键盘控制的代码其实可以直接从其他机器人包中移植过来，在这里我主要参考的是erratic_robot，在这个机器人的代码中有一个erratic_teleop包，可以直接移植过来使用。

首先，我们将其中src文件夹下的keyboard.cpp代码文件直接拷贝到我们smartcar_teleop包的src文件夹下，然后修改CMakeLists.txt文件，将下列代码加入文件底部：

rosbuild_add_boost_directories()

rosbuild_add_executable(smartcar_keyboard_teleop src/keyboard.cpp)

target_link_libraries(smartcar_keyboard_teleop boost_thread)

编译完成后，运行smartcar模型。重新打开一个终端，打开键盘控制节点：
ROS探索总结-8.键盘控制

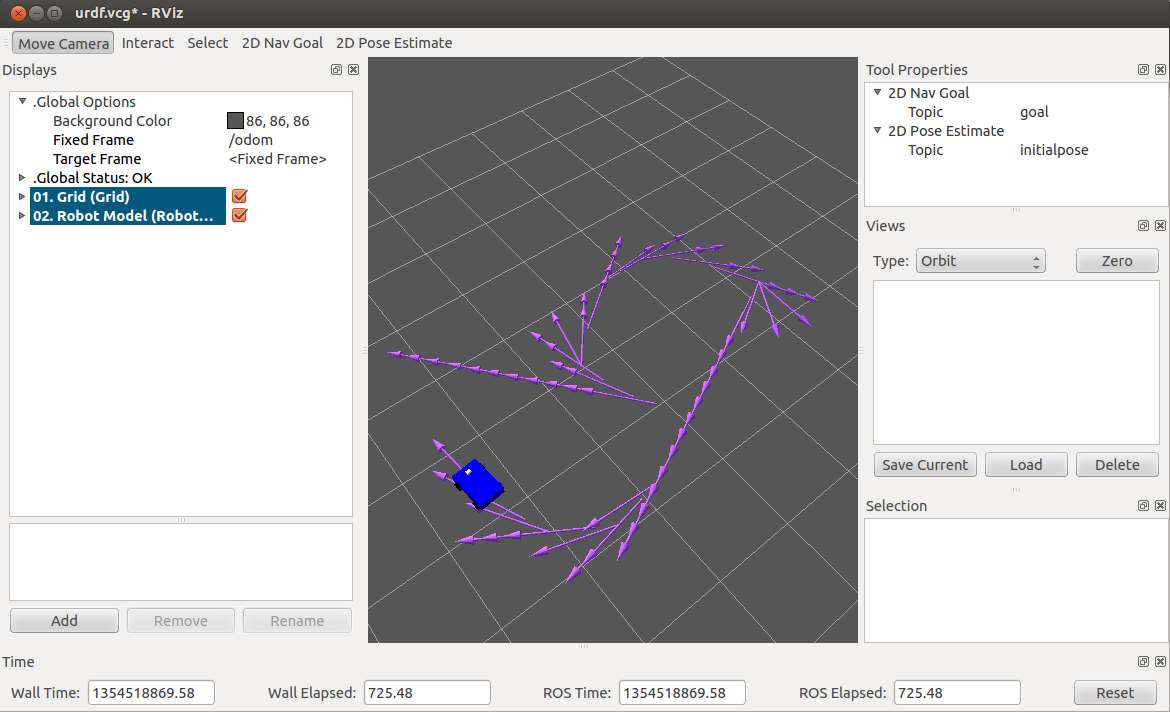

在终端中按下键盘里的“W”、“S”、“D”、“A”以及“Shift”键进行机器人的控制。效果如下图：
ROS探索总结-8.键盘控制

2、复用

因为代码是我们直接复制过来的，其中有很多与之前erratic机器人相关的变量，我们把代码稍作修改，变成自己机器人可读性较强的代码。

#include <termios.h>

#include <signal.h>

#include <math.h>

#include <stdio.h>

#include <stdlib.h>

#include <sys/poll.h>



#include <boost/thread/thread.hpp>

#include <ros/ros.h>

#include <geometry_msgs/Twist.h>



#define KEYCODE_W 0x77

#define KEYCODE_A 0x61

#define KEYCODE_S 0x73

#define KEYCODE_D 0x64



#define KEYCODE_A_CAP 0x41

#define KEYCODE_D_CAP 0x44

#define KEYCODE_S_CAP 0x53

#define KEYCODE_W_CAP 0x57



class SmartCarKeyboardTeleopNode

{

    private:

        double walk_vel_;

        double run_vel_;

        double yaw_rate_;

        double yaw_rate_run_;



        geometry_msgs::Twist cmdvel_;

        ros::NodeHandle n_;

        ros::Publisher pub_;



    public:

        SmartCarKeyboardTeleopNode()

        {

            pub_ = n_.advertise<geometry_msgs::Twist>("cmd_vel", 1);



            ros::NodeHandle n_private("~");

            n_private.param("walk_vel", walk_vel_, 0.5);

            n_private.param("run_vel", run_vel_, 1.0);

            n_private.param("yaw_rate", yaw_rate_, 1.0);

            n_private.param("yaw_rate_run", yaw_rate_run_, 1.5);

        }



        ~SmartCarKeyboardTeleopNode() { }

        void keyboardLoop();



        void stopRobot()

        {

            cmdvel_.linear.x = 0.0;

            cmdvel_.angular.z = 0.0;

            pub_.publish(cmdvel_);

        }

};



SmartCarKeyboardTeleopNode* tbk;

int kfd = 0;

struct termios cooked, raw;

bool done;



int main(int argc, char** argv)

{

    ros::init(argc,argv,"tbk", ros::init_options::AnonymousName | ros::init_options::NoSigintHandler);

    SmartCarKeyboardTeleopNode tbk;



    boost::thread t = boost::thread(boost::bind(&SmartCarKeyboardTeleopNode::keyboardLoop, &tbk));



    ros::spin();



    t.interrupt();

    t.join();

    tbk.stopRobot();

    tcsetattr(kfd, TCSANOW, &cooked);



    return(0);

}



void SmartCarKeyboardTeleopNode::keyboardLoop()

{

    char c;

    double max_tv = walk_vel_;

    double max_rv = yaw_rate_;

    bool dirty = false;

    int speed = 0;

    int turn = 0;



    // get the console in raw mode

    tcgetattr(kfd, &cooked);

    memcpy(&raw, &cooked, sizeof(struct termios));

    raw.c_lflag &=~ (ICANON | ECHO);

    raw.c_cc[VEOL] = 1;

    raw.c_cc[VEOF] = 2;

    tcsetattr(kfd, TCSANOW, &raw);



    puts("Reading from keyboard");

    puts("Use WASD keys to control the robot");

    puts("Press Shift to move faster");



    struct pollfd ufd;

    ufd.fd = kfd;

    ufd.events = POLLIN;



    for(;;)

    {

        boost::this_thread::interruption_point();



        // get the next event from the keyboard

        int num;



        if ((num = poll(&ufd, 1, 250)) < 0)

        {

            perror("poll():");

            return;

        }

        else if(num > 0)

        {

            if(read(kfd, &c, 1) < 0)

            {

                perror("read():");

                return;

            }

        }

        else

        {

            if (dirty == true)

            {

                stopRobot();

                dirty = false;

            }



            continue;

        }



        switch(c)

        {

            case KEYCODE_W:

                max_tv = walk_vel_;

                speed = 1;

                turn = 0;

                dirty = true;

                break;

            case KEYCODE_S:

                max_tv = walk_vel_;

                speed = -1;

                turn = 0;

                dirty = true;

                break;

            case KEYCODE_A:

                max_rv = yaw_rate_;

                speed = 0;

                turn = 1;

                dirty = true;

                break;

            case KEYCODE_D:

                max_rv = yaw_rate_;

                speed = 0;

                turn = -1;

                dirty = true;

                break;



            case KEYCODE_W_CAP:

                max_tv = run_vel_;

                speed = 1;

                turn = 0;

                dirty = true;

                break;

            case KEYCODE_S_CAP:

                max_tv = run_vel_;

                speed = -1;

                turn = 0;

                dirty = true;

                break;

            case KEYCODE_A_CAP:

                max_rv = yaw_rate_run_;

                speed = 0;

                turn = 1;

                dirty = true;

                break;

            case KEYCODE_D_CAP:

                max_rv = yaw_rate_run_;

                speed = 0;

                turn = -1;

                dirty = true;

                break;

            default:

                max_tv = walk_vel_;

                max_rv = yaw_rate_;

                speed = 0;

                turn = 0;

                dirty = false;

        }

        cmdvel_.linear.x = speed * max_tv;

        cmdvel_.angular.z = turn * max_rv;

        pub_.publish(cmdvel_);

    }

}

参考链接：

http://ros.org/wiki/turtlebot_teleop/Tutorials/Teleoperation

http://www.ros.org/wiki/simulator_gazebo/Tutorials/TeleopErraticSimulation

3、创新

虽然很多机器人的键盘控制使用的都是C++编写的代码，但是考虑到python的强大，我们还是需要尝试使用python来编写程序。

首先需要理解上面C++程序的流程。在上面的程序中，我们单独创建了一个线程来读取中断中的输入，然后根据输入发布不同的速度和角度消息。介于线程的概念还比较薄弱，在python中使用循环替代线程。然后需要考虑的只是如何使用python来处理中断中的输入字符，通过上网查找资料，发现使用的API和C++的基本是一致的。最终的程序如下：

#!/usr/bin/env python

# -*- coding: utf-8 -*



import  os

import  sys

import  tty, termios

import roslib; roslib.load_manifest('smartcar_teleop')

import rospy

from geometry_msgs.msg import Twist

from std_msgs.msg import String



# 全局变量

cmd = Twist()

pub = rospy.Publisher('cmd_vel', Twist)



def keyboardLoop():

    #初始化

    rospy.init_node('smartcar_teleop')

    rate = rospy.Rate(rospy.get_param('~hz', 1))



    #速度变量

    walk_vel_ = rospy.get_param('walk_vel', 0.5)

    run_vel_ = rospy.get_param('run_vel', 1.0)

    yaw_rate_ = rospy.get_param('yaw_rate', 1.0)

    yaw_rate_run_ = rospy.get_param('yaw_rate_run', 1.5)



    max_tv = walk_vel_

    max_rv = yaw_rate_



    #显示提示信息

    print "Reading from keyboard"

    print "Use WASD keys to control the robot"

    print "Press Caps to move faster"

    print "Press q to quit"



    #读取按键循环

    while not rospy.is_shutdown():

        fd = sys.stdin.fileno()

        old_settings = termios.tcgetattr(fd)

        #不产生回显效果

        old_settings[3] = old_settings[3] & ~termios.ICANON & ~termios.ECHO

        try :

            tty.setraw( fd )

            ch = sys.stdin.read( 1 )

        finally :

            termios.tcsetattr(fd, termios.TCSADRAIN, old_settings)



        if ch == 'w':

            max_tv = walk_vel_

            speed = 1

            turn = 0

        elif ch == 's':

            max_tv = walk_vel_

            speed = -1

            turn = 0

        elif ch == 'a':

            max_rv = yaw_rate_

            speed = 0

            turn = 1

        elif ch == 'd':

            max_rv = yaw_rate_

            speed = 0

            turn = -1

        elif ch == 'W':

            max_tv = run_vel_

            speed = 1

            turn = 0

        elif ch == 'S':

            max_tv = run_vel_

            speed = -1

            turn = 0

        elif ch == 'A':

            max_rv = yaw_rate_run_

            speed = 0

            turn = 1

        elif ch == 'D':

            max_rv = yaw_rate_run_

            speed = 0

            turn = -1

        elif ch == 'q':

            exit()

        else:

            max_tv = walk_vel_

            max_rv = yaw_rate_

            speed = 0

            turn = 0



        #发送消息

        cmd.linear.x = speed * max_tv;

        cmd.angular.z = turn * max_rv;

        pub.publish(cmd)

        rate.sleep()

        #停止机器人

        stop_robot();



def stop_robot():

    cmd.linear.x = 0.0

    cmd.angular.z = 0.0

    pub.publish(cmd)



if __name__ == '__main__':

    try:

        keyboardLoop()

    except rospy.ROSInterruptException:

        pass

参考链接：

http://blog.csdn.net/marising/article/details/3173848

http://nullege.com/codes/search/termios.ICANON

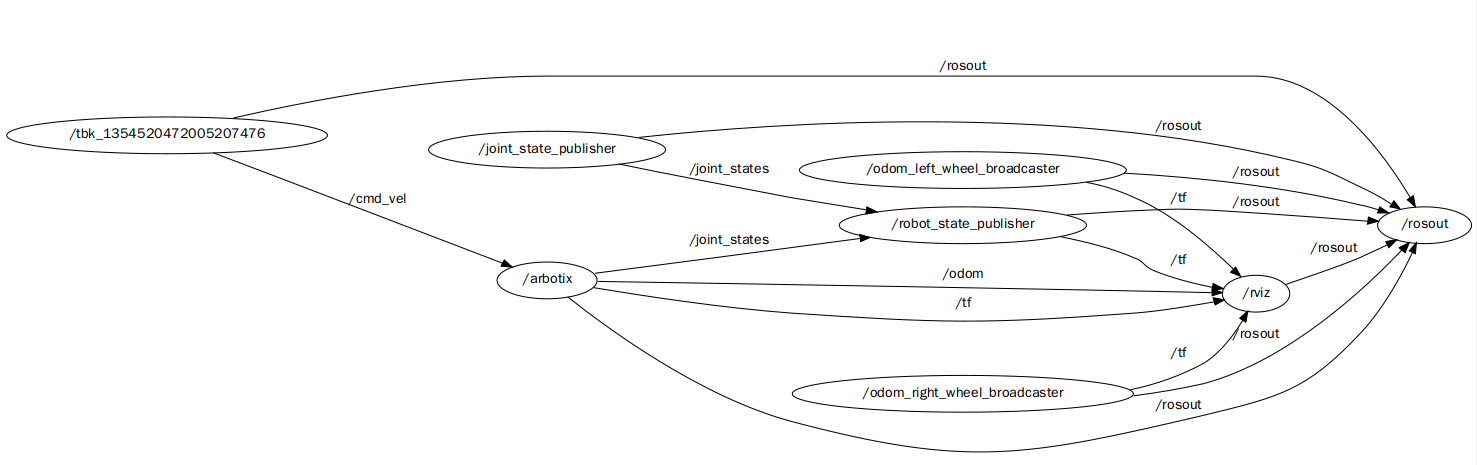

四、节点关系图
ROS探索总结-8.键盘控制

代码包我已上传：
http://download.csdn.net/detail/hcx25909/5496381
或
http://file.ncnynl.com/ros/smartcar_teleop.zip 下载
希望大家一同学习，共同进步！
