我是潘，曾经是个工程师。这是 “Arduino 公开课” 系列的入门教程。有任何疑问请在评论区提出，我会逐一回答。
第4课介绍了用两个按钮控制LED亮度，按一下LED 亮度增/减一个层级，但怎样才能器连续调节亮度？我们自然想到了电位器，但电位器是一个模拟元件，Arduino 怎样才能接收模拟信号？同时，除了利用按钮、电位器，怎样才能让 LED 随着环境光照而自动、连续地调节亮度？
为了实现这些功能，这次要用到的是 Arduino 上的 Analog I/O（模拟端口，Uno 一共有6个，标记为 A0 ~ A5）。这些端口都可作为 ADC （模拟/数字转换）使用，能够读取 0 ~ 5V 的电压，并转换为0~1023 级别的数字信号。
现在我们利用分压电路，让电位器中间引脚输出 0 ~ 5V 连续可调电压，然后通过模拟端口 A0 读取，从而控制 LED 的亮度变化。电路如下：
电位器阻值选择 20K~100K，在其两端分别接地和 5V 端口，中间引脚接 A0，LED 接具备 PMW 功能的9号数字端口，接线图：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
/*
作者：Ardui.Co
效果：电位器控制LED亮度
版本：1.0
更新时间：2017年1月7日
*/
intLight=9;// 定义9号数字端口为外接 LED 接口，须有 PWM 标记的端口
intPot=A0;// A0模拟端口为电位器中间引脚
intn=0;// 初始化LED亮度为0
voidsetup(){
pinMode(Light,OUTPUT);
pinMode(Pot,INPUT);//读取Pot端口的电压
}
voidloop(){
n=analogRead(Pot);
analogWrite(Light,n/4);//将 0~1024 转换为 PWM端口参数值 0~255
}
|
从视频看到 LED 连续可调且很亮度变化十分平滑：
思考一下：Arduino Uno 模拟端口能读取模拟信号，能否也输出模拟信号？
现在只要简单改装一下电路，将电位器换成光敏电阻，就能让 LED 根据环境光的强弱，自动调节亮度。

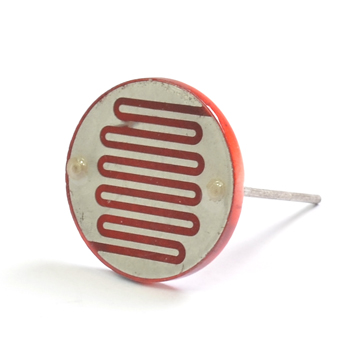

扩展阅读：所谓光敏电阻是当有光线照射时，电阻内原本处于稳定状态的电子受到激发，成为自由电子。光线越强，自由电子越多，电阻值越小。by wiki
原理很简单：当光线变强，光敏电阻阻值变小，A0 电位就将低，LED变暗：
智能家居中，我们希望室内光线，保持在合适的亮度，白天灯变暗，晚上变明亮，或者让Arduino 更具阳光控制窗帘升降，这些在 Arduino 中都能简单地实现。
