我是潘，曾经是个工程师。这是“Arduino 魔法书” 系列的专栏。在基础教程中，已简单介绍过内部定时器的基本概念。定时器就是一个内部闹钟，定时让Arduino 干些事情，比如，关联 PWM 输出，让睡眠的Arduino 醒来。内部定时器独立于CPU之外运行，不受CPU影响。要充分发挥 Arduino 的性能，就离不开定时器的灵活运用。
Arduino UNO (ATmega328) 内置了3个独立的定时器，它们分别是Timer0、Timer1、Timer2，虽然规格各不相同，但原理一样。我们先看看Timer0 是如何运转的。
Timer0 的核心是一个8位定时器，本质上它是一个计数器。这意味着它可以从0数到255，然后可以回归0，也可以倒过来，从255数到0。周而复始，这是它的基本功能，也是它存在的原因。
当然计数器可以被指定一个上限，不一定是255。当它做定时器时，可以由CPU的晶振产生的时钟信号驱动（16MHz），或者由预分频器驱动，分频比可以是 1、8、64、256、1024。当时作为计数器时，可以由外部输入驱动。Timer0 关联了两个PWM引脚：D5和D6。
Timer1 的核心是一个16位计数器，它可以从0数到65535，与Timer0一样，可以一直递增，也可以一直递减，或者一会儿递增一会递增，并周而复始。
Timer1 还有一个输入捕获单元，可以将一个时间戳放到输入信号上。Arduino UNO 上，Timer1关联了两路PWM，在Arduino Mege2560 上关联了3路PWM。
Timer2 和Timer0 类似，也是8位计数器，关联两路PWM。Timer2 最特别之处在于可以连接到 MCU 内置32KHz晶振上，这个晶振在 TOSC1和 TOSC2 引脚上。
遗憾的是，Arduino UNO 的 ATmega328P 这两个引脚和与 XTAL1和 XTAL2 外部16MHz 晶振的引脚复用，大部分Arduino UNO 就无法使用这个功能了，不过，在不连接外部晶振的最小系统上可以。
对于ATmega2560来说，因为XTAL1和XTAL2有专门的引脚，没有冲突，Timer2 可以由功耗极低的 32KHz 驱动，当MCU 进入深度睡眠模式时，也可以保持计时，定时将MCU唤醒。
深入内部中断
现在通过一个简单的内部中断程序，去了解定时器的运作机制。Arduino 已经将Timer0用于记录时间，其他两个则配备给了analogWrite() 函数。如果要用Timer1做实验，D9、D10的PWM将不能使用。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
/*
作者：Ardui.co
效果：定时器溢出产生闪烁
版本：1.0
更新时间：2018年6月2日
*/
voidsetup(){
bitSet(DDRB,5);//bitSet() 代替pinMode() 函数节省不少空间
TCCR1A=0;
TCCR1B=1<<CS12;
bitSet(TIMSK1,TOIE1);
}
voidloop(){
}
ISR(TIMER1_OVF_vect){
bitSet(PINB,5);// 翻转
}
|
又一个闪烁程序！这里直接用Timer1来计时。首先，需要把Timer1 的 TCCR1A 寄存器（Timer/Counter1 Control Register A）中所有的位置零，这个寄存器控制着Timer1的工作状态，默认被Arduino 跟PWM关联在一起，置零后，Timer1 就被释放出来了。TCCR1A 的具体用法可以参见ATmega328P的DataSheet 第135 页。
Timer1 第二个寄存器 TCCR1B 可以设置分频比，即以什么速度驱动Timer1。别忘了Timer1本质是个计数器，这是理解的关键，如果不分频，Timer1 将以16Mhz速度运行，从0数到65535，大约需要 0.0041s：
系统时钟是16MHz, 这里设置为 16MHz / 256 = 62.5KHz。因为满了256倍，所以从0数到65535 大约需要0.0041s * 256 = 1.0486s 约1s 时间。
下一步使用 bitSet() 设置TIMSK1（时间中断寄存器），TOIE1 即允许中断 （Timer Overflow Interrupt Enable 1 ）。
最后就是中断处理函数，非常简单：
|
1
2
3
|
ISR(TIMER1_OVF_vect){
bitSet(PINB,5);// 翻转
}
|
Timer1_OVF_vect 含义如果Timer1 溢出，返回真值。Timer1溢出的含义即在分频器驱动下， 从0数到65535，一旦超过65535，即溢出。分频设定成256，不是随便来的，而是刚好设定为1秒左右，Timer1溢出（1/16Mhz * 65535 * 256 = 1.0486s ）。
这只是内部定时器提供多种模式之一。还可以使用CTC（Clear Timer on Compare match，比较匹配时清除定时器），这个模式可以理解为设定一个值，然后跟定时器比较，一旦超过这个值，就溢出。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
/*
作者：Ardui.co
效果：CTC模式定时器溢出产生闪烁
版本：1.0
更新时间：2018年5月29日
*/
voidsetup(){
bitSet(DDRB,5);
TCCR1A=0;
TCCR1B=1<<WGM13|1<<WGM12|1<<CS12|1<<CS10;
ICR1=15625;
bitSet(TIMSK1,ICIE1);// 允许输入捕捉中断
}
voidloop(){
}
ISR(TIMER1_CAPT_vect){
bitSet(PINB,5);// 翻转
}
|

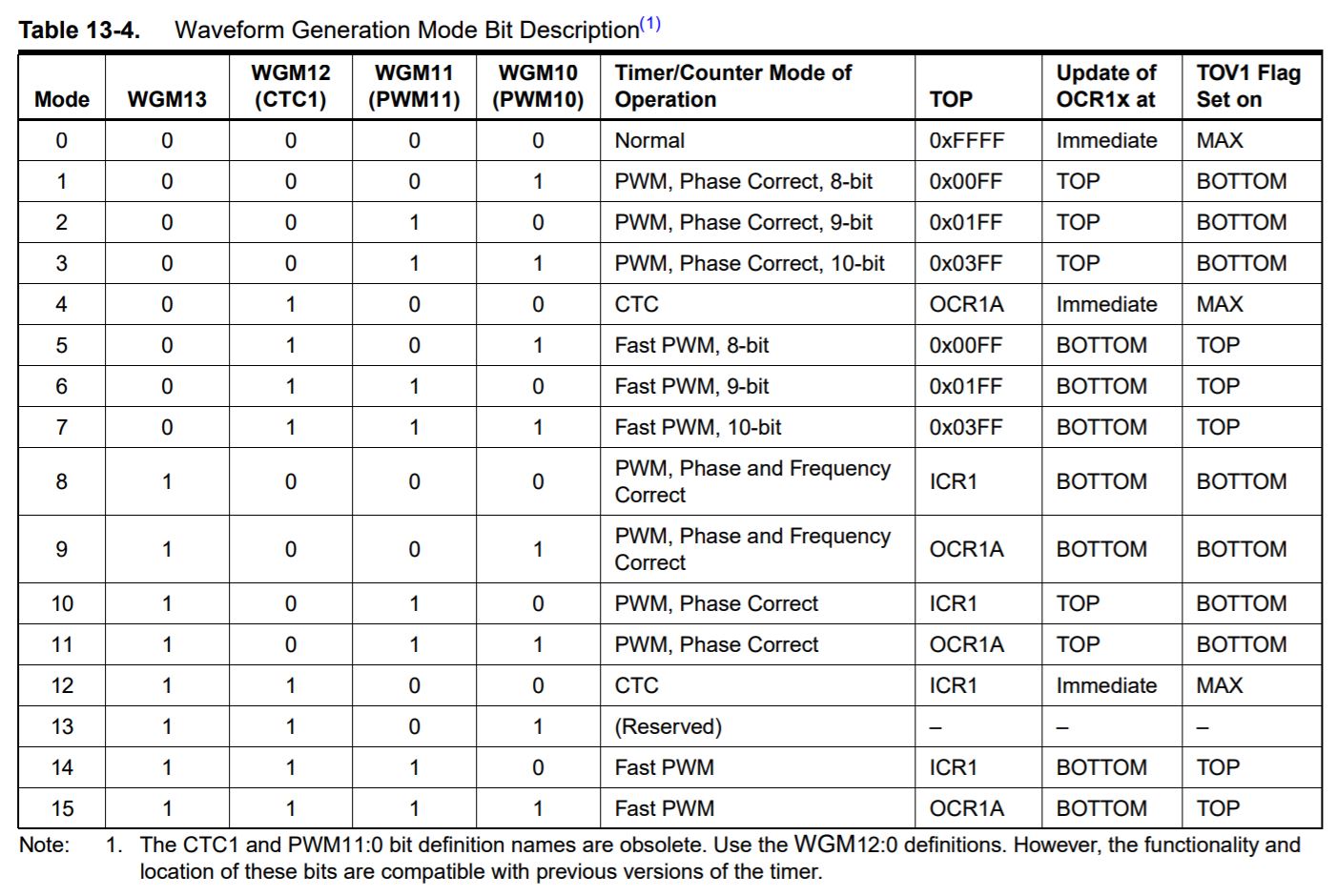

寄存器TCCR1B 中 WGM13、WGM12 两个位，可以设定Timer1 的模式，而CS1x位则设置分频，前面提到过了。
bitSet(TIMSK1, ICIE1) 中，ICIE 即 Input Capture Interrupt Enable 输入捕捉中断。ICR1 即捕捉寄存器，可以存储一个值。当Timer1数到这个值时，立刻重新计数。我们设置了1024分频比，即16Mhz / 1024 = 15.625KHz，ICR1 设置位15625，意思就是让计数器从0数到15625时，定时器溢出，重新计数，刚好1秒：
（1/16MHz） * 1024 * 15625 = 1s
