Arduino+乐高专题┃超声波测距小车（带灯光报警）组装及程序解析

超声波测距小车（带灯光报警功能），由Arduino UNO及扩展板1块、超声波传感器1个、LED流水灯1个、1602液晶显示屏1个、9V电池1个、积木件若干、杜邦线若干组成。

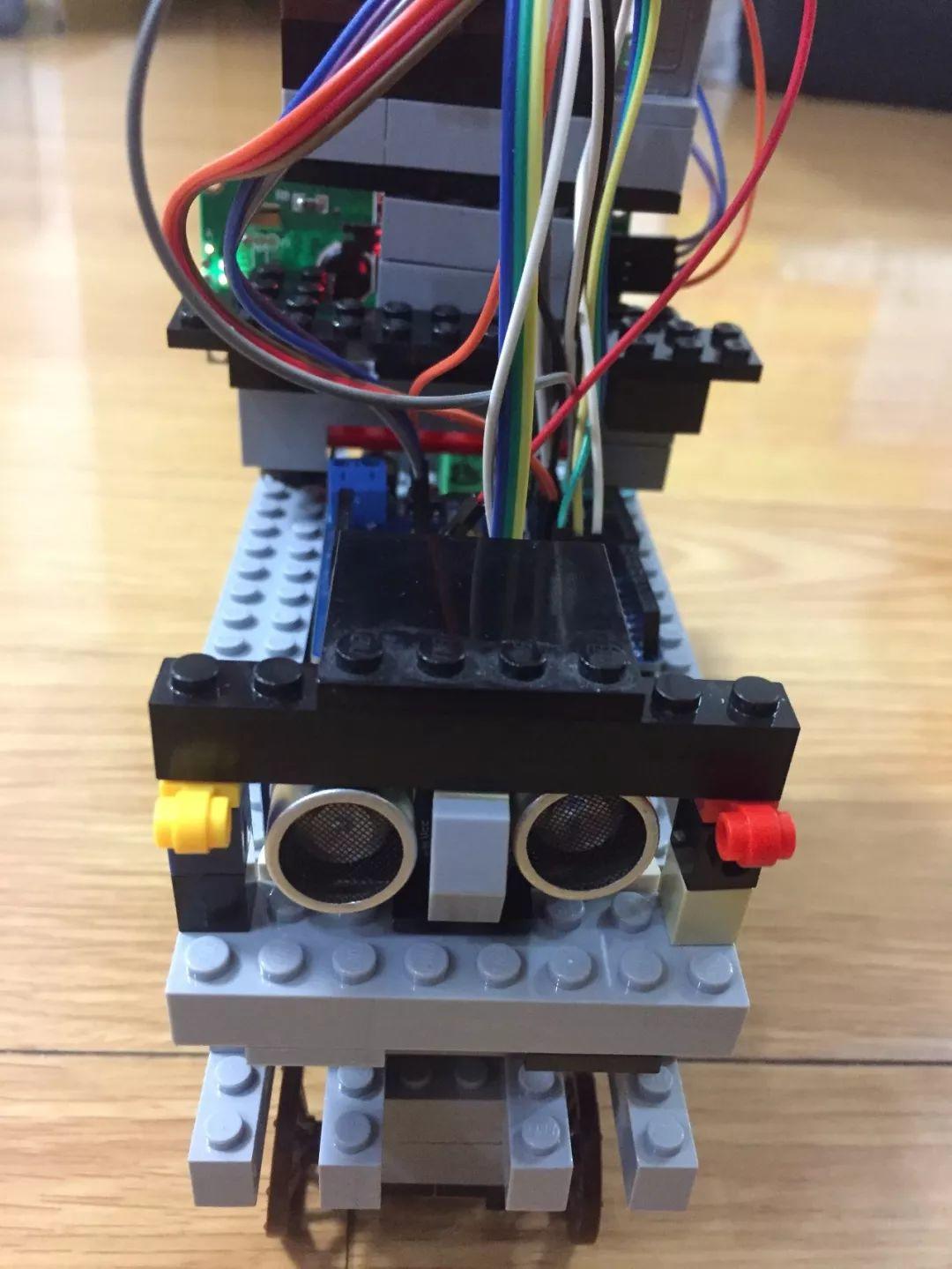

正面图

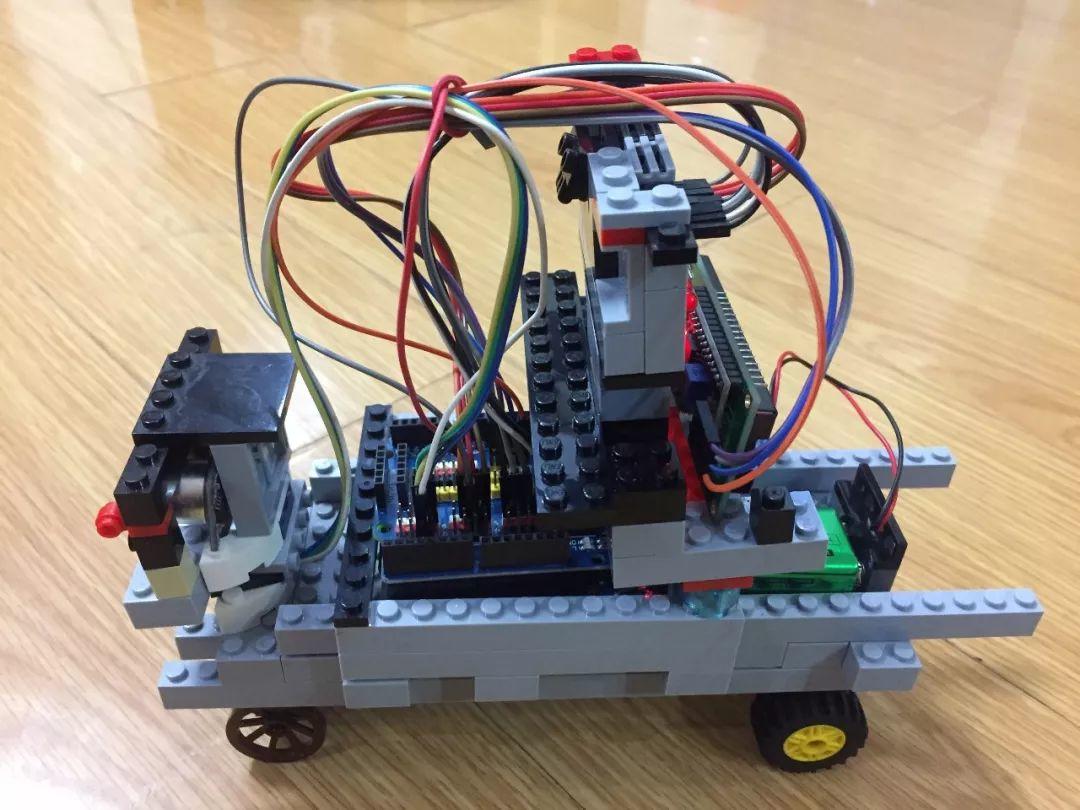

侧面图

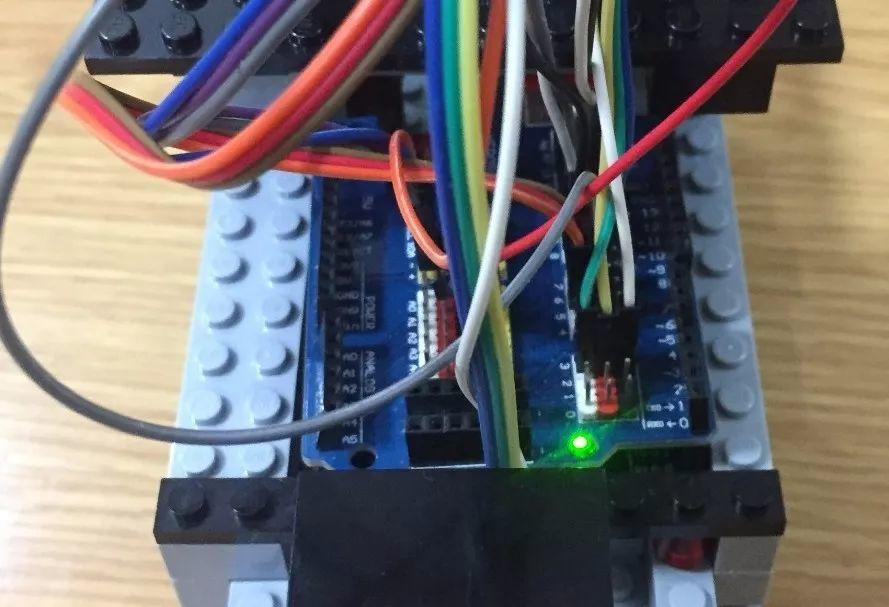

亮绿灯处为Arduino UNO+扩展板

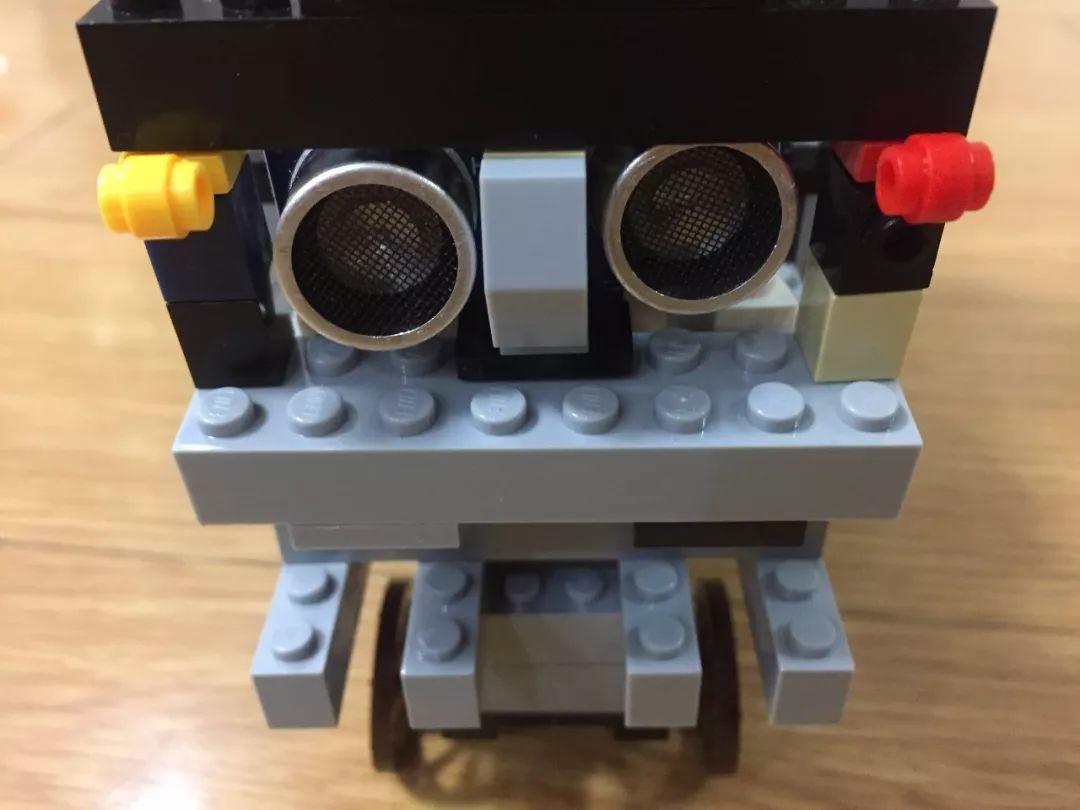

超声波传感器，接2、3号数字IO口

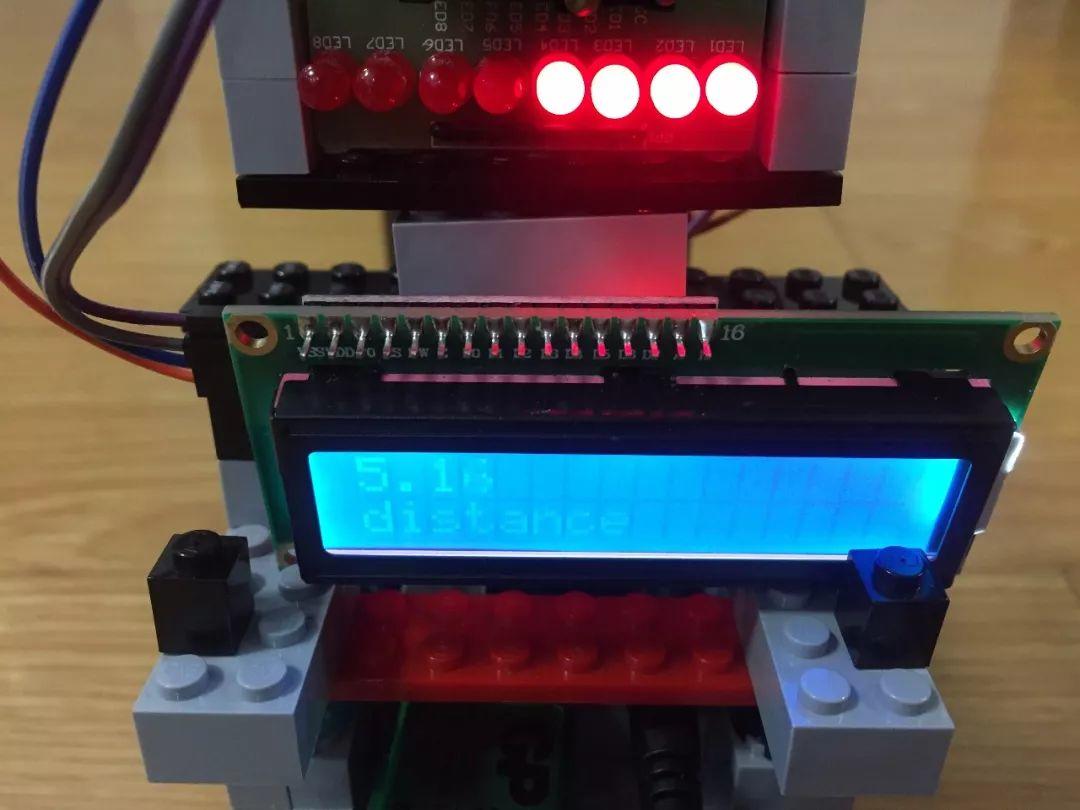

LED流水灯和1602液晶显示屏

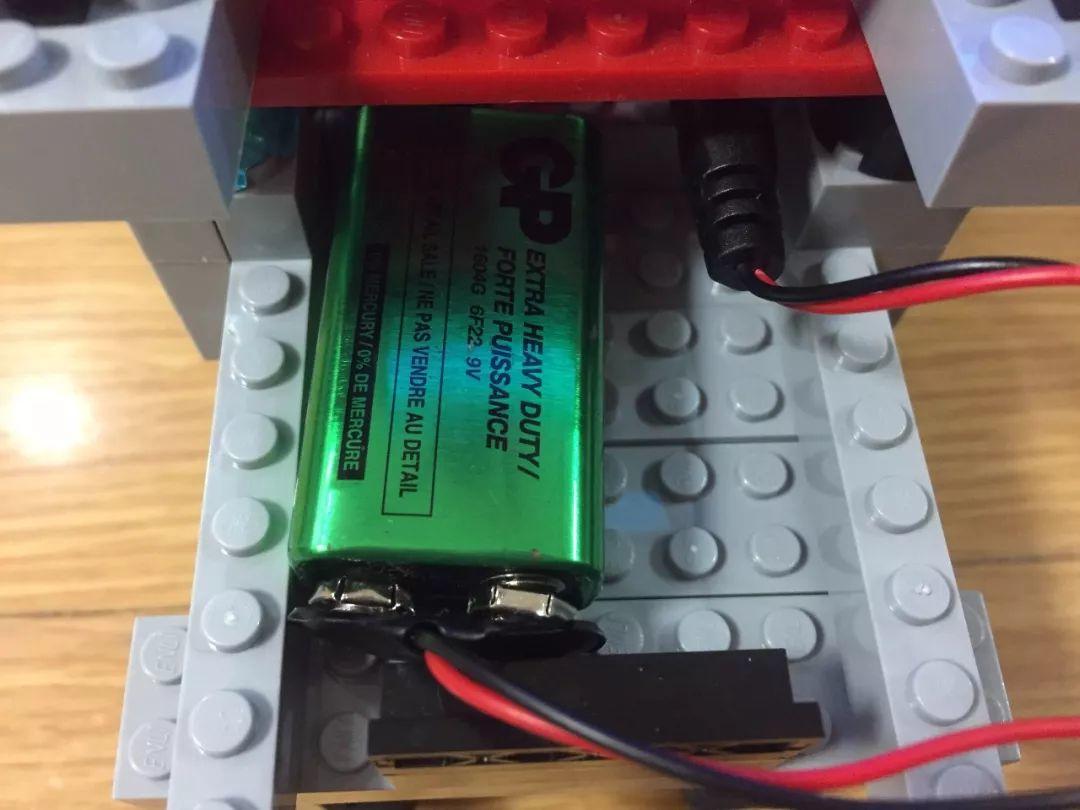

9V电池

搭载9V电池，可以脱离电脑供电，自由行动，通过超声波传感器检测距离，在液晶显示屏上实时显示距离数值，根据距离远近LED流水灯亮的数量不同，>10cm时仅亮1个灯，5-10cm之间时亮4个灯，<5cm时亮8个灯，使用mixly编程。请看下面的视频。

测距演示

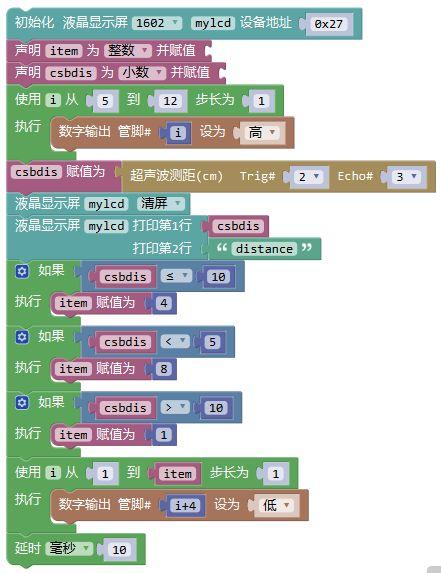

Mixly代码

1、先声明一个液晶显示屏，设置设备地址为：0×27；

2、声明一个整数变量：item，用于流水灯亮灯控制；

3、声明一个实数变量：csbdis，用于记录超声波传感器返回的距离值；

4、初始化流水灯，将其设置为高电平（灯灭）；

5、将超声波传感器返回的距离值赋值给csbdis变量，注意超声波传感器是接在数字IO口的2（Trig）、3（Echo）号管脚上，你在书写程序时请根据你实际接管脚来选择；

6、液晶显示屏初始化，清除屏幕显示；

7、液晶显示屏第一行显示csbdis变量的值，也即距离障碍物的距离值；第二行显示“distance”英文单词提示，这个你可以自定义；

8、接下来三个条件语句，“如果……那么……”，根据超声波传感器的返回值给变量item赋不同的值，这三个条件语句的顺序请注意不要随意调整，为什么请你思考。

9、接下来的循环语句，根据前面的item变量值进行循环，同时控制哪些灯亮起来。请注意LED1-LED8分别接在扩展板数字IO口的5-12管脚上，所以“数字输出管脚”处设置的是i+1管脚。流水灯是低电平触发。

10、最后一个是延时语句，延时的时间长短决定了led灯闪烁的频率快慢以及液晶显示屏刷屏的快慢，这个模块必须有，否则led灯将处于略微亮的状态，亮的不显眼，原因是什么，请你自已去测试吧。

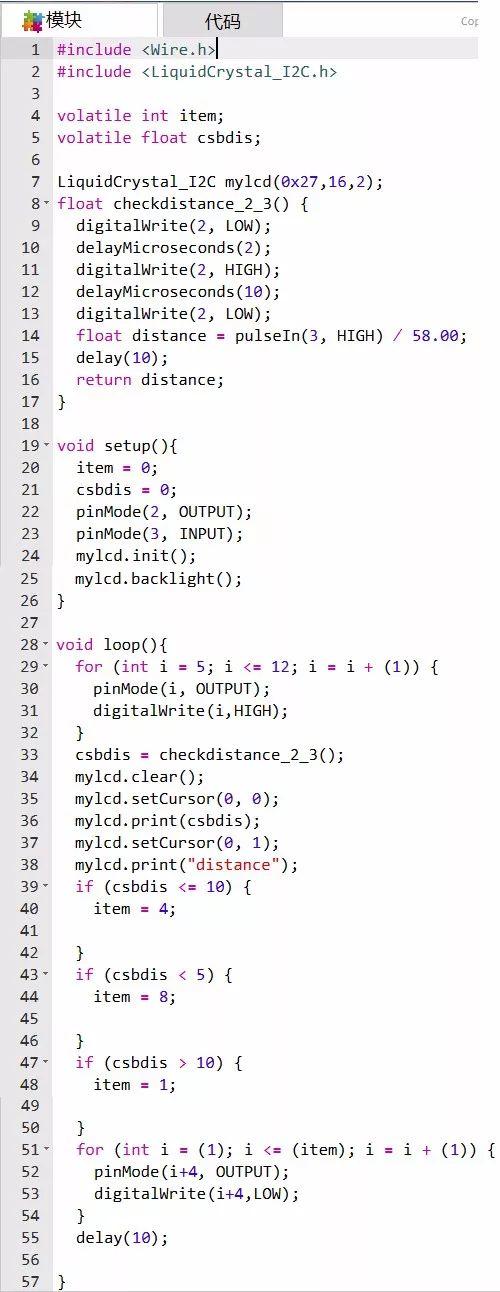

下面的代码是由Mixly自动生成的，可以放到Arduino IDE中完美执行。

//包含两个库文件，液晶显示屏使用需要的

#include <Wire.h>

#include <LiquidCrystal_I2C.h>

//定义一个整数变量：item，用于流水灯亮灯控制

volatile int item;

//定义一个实数变量：csbdis，用于记录超声波传感器返回的距离值

volatile float csbdis;

//初始化液晶显示屏，请注意设置正确的地址，我的是0×27，你的可能是其他

LiquidCrystal_I2C mylcd(0×27,16,2);

//获取超声波传感器距离的函数，详细解释请见我的另一篇关于超声波传感器的文章

float checkdistance_2_3() {

digitalWrite(2, LOW);

delayMicroseconds(2);

digitalWrite(2, HIGH);

delayMicroseconds(10);

digitalWrite(2, LOW);

float distance = pulseIn(3, HIGH) / 58.00;

delay(10);

return distance;

}

//初始化函数

void setup(){

item = 0;

csbdis = 0;

pinMode(2, OUTPUT);

pinMode(3, INPUT);

mylcd.init();

mylcd.backlight();

}

//循环函数

void loop(){

//因为我的流水灯的8个LED灯分别接在5-12数字IO口上，所以for循环也是5-12，将所有灯设置为关的状态（高电平）

for (int i = 5; i <= 12; i = i + (1)) {

pinMode(i, OUTPUT);

digitalWrite(i,HIGH);

}

//将超声波传感器的返回值赋给csbdis变量

csbdis = checkdistance_2_3();

//液晶显示屏清屏

mylcd.clear();

//设置显示开始位置是第1行第1列

mylcd.setCursor(0, 0);

//设置显示内容为csbdis变量的值mylcd.print(csbdis);

//设置显示开始位置是第2行第1列

mylcd.setCursor(0, 1);

//设置显示内容为：distance，你可以自定义，但注意不能是中文

mylcd.print(“distance”);

//条件判断超声波传感器的返回值，给item标志变量赋值

if (csbdis <= 10) {item = 4;}

if (csbdis < 5) {item = 8;}

if (csbdis > 10) {item = 1;}

//根据item的值，控制流水灯的显示数量，因为流水灯接的是5-12号数字管脚，所以pinMode、digitalWrite里的管脚就可以设置为i+4，这样简化了程序

for (int i = (1); i <= (item); i = i + (1)) {

pinMode(i+4, OUTPUT);

digitalWrite(i+4,LOW);

}

//延时的时间长短决定了led灯闪烁的频率快慢以及液晶显示屏刷屏的快慢，这个模块必须有，否则led灯将处于略微亮的状态，亮的不显眼，原因是什么，请你自已去测试吧。

delay(10);

}

本实验积木由初始化工作室小陈搭建，大陈、小陈第一次合作完成同一个实验，希望能让你有所获。
