物联网课程系列：基础技能之声音控制LED灯

物联网技术中声控是一项很重要的基本技术。昨天我们做了一个用手势控制LED灯，今天来做一个声控LED灯。

使用麦克风模块控制发光二极管发光强度实验材料

如下图所示，这个实验我们需要用到的实验硬件有.(a)的Ameba RTL8195AM.(b) MicroUSB 下载线.(c) Led灯泡.(d) 220奥姆电阻.(e) 麦克风模块：

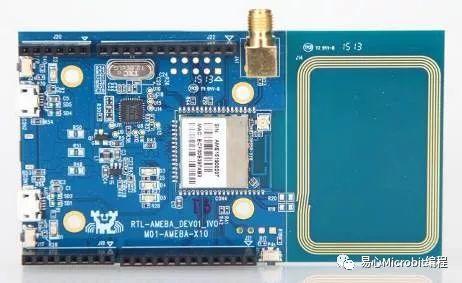

Ameba RTL8195AM

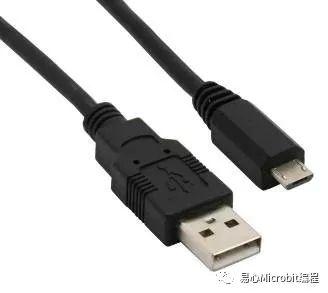

MicroUSB 下载线

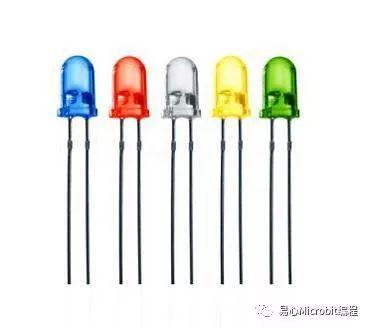

LED灯泡

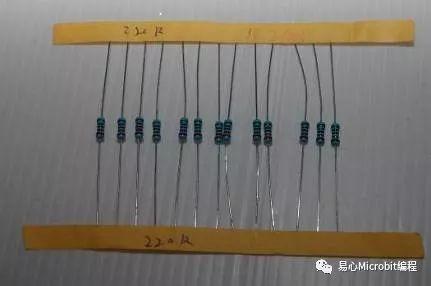

220欧姆电阻

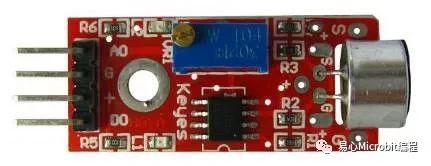

麦克风模块

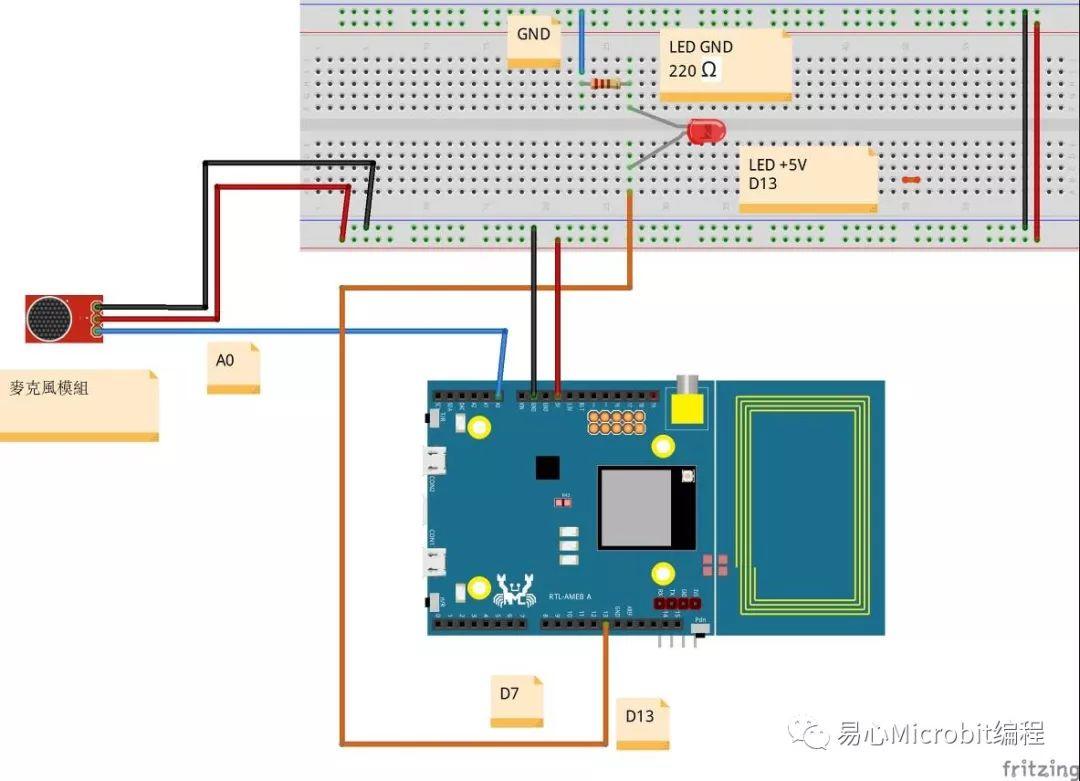

参考下图所示之进行电路连接

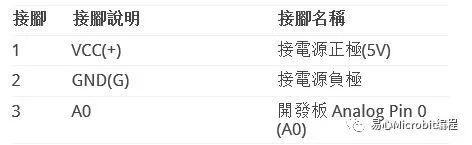

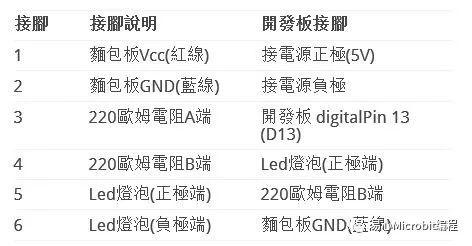

脚位连接如下表





将 Ameba RTL8195AM 开发板的驱动程序安装好之后，打开 Ameba RTL8195AM 开发板的开发工具：Sketch IDE (Sketch IDE下载地址如下，然后安装到Ameba RTL8195AM SDK上），

https://www.Arduino.cc/en/Main/Software

编写程序，使用麦克风模块控制发光二极管发光强度，在使用者发出声音时，根据声音大小来控制发光二极管亮度之强弱。

参考程序可以从Github上下载

https://github.com/brucetsao/Ameba_IOT_Programming

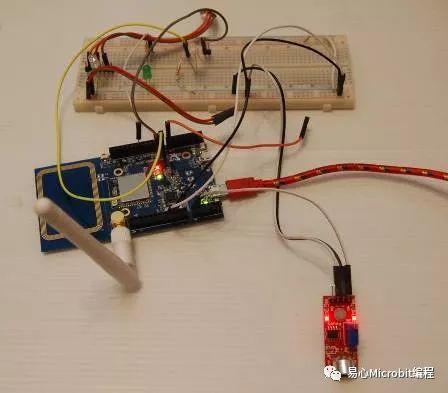

完成的画面如下
