arduino智能垃圾桶项目——01软件编程代码教程

各位小伙伴大家好：

前面两天做了一个关于智能垃圾桶的小项目，这个项目是2019年青少年科学调查体验活动资源包里面的项目。



因为涉及到编程和开发板的应用，对部分没有编程基础的小伙伴来说可能有点棘手。



这里专门写更新两期，希望对小伙伴完成项目有所帮助。



首先我们来看软件部分，这里用到的软件是基于Scratch2.0开发的ADScratch编程软件。



第一步是软件的安装：下载地址是链接：https://pan.baidu.com/s/1IBM4_tdTdoXKkRA3H2umrA

提取码：l9ys



下载好软件如图

我们双击打开进入安装界面

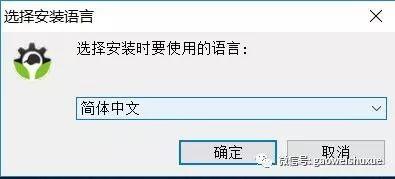

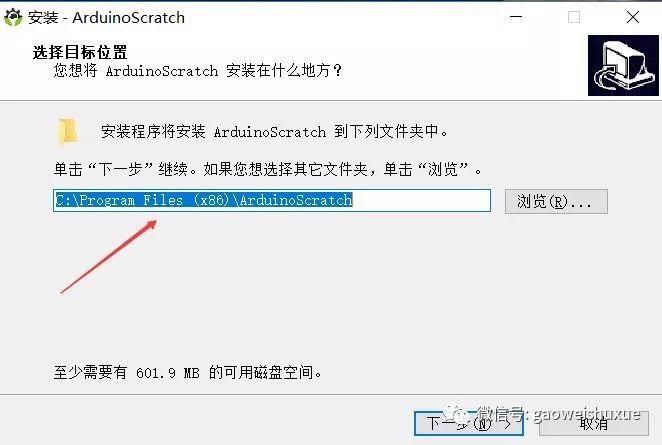

选择安装语言和安装目录

之后只需要点击下一步安装完成就可以了。

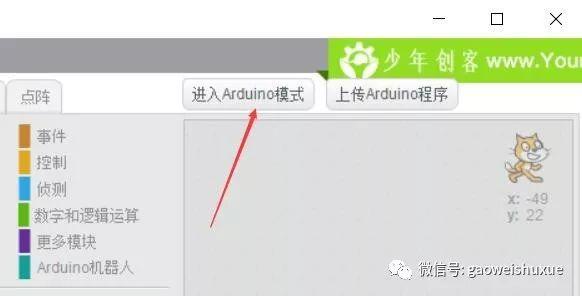

下面是打开软件的界面，我们点击箭头所指的进入Arduino模式。

界面如下图

第二步我们开始写我们的代码：

如果学过Scratch的小伙伴会比较容易理解，如果没学过想学的小伙伴可以关注我的公众号，有相关课程可以供大家参考。

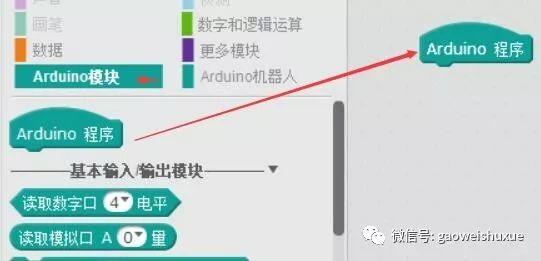

进入Arduino模块将程序模块拖入右边的编辑区域。

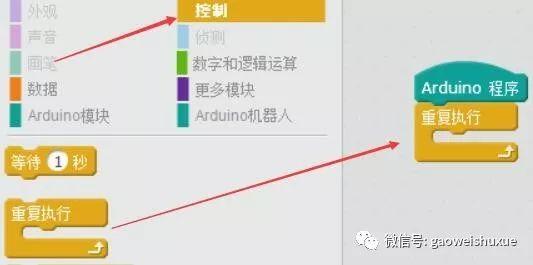

接下来进入控制模块

将循环指令拖入右边的代码区。

控制程序需要用到一个变量

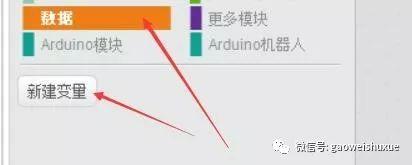

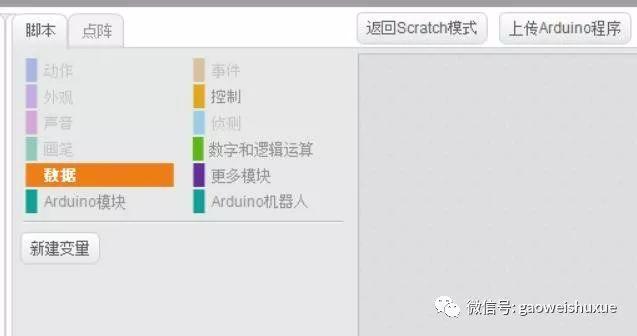

我们进入数据模块，点击新建变量

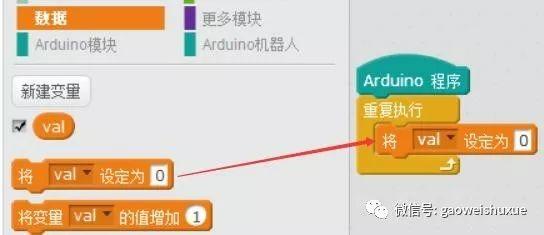

将变量起名为val，把如图指令拖入右边代码区。

这个项目需要用到超声波模块，我们将超声波模块的拖入到右边。



这里默认设置好了引脚分别是2号和3号引脚。

我们在接线的时候就需要按照对应的引脚来接线。

下面进入程序判断结构，我们需要设置舵机转动角度的条件。

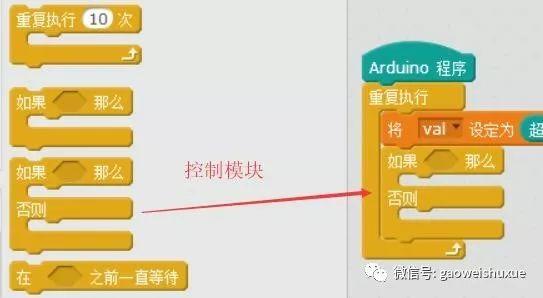

进入控制模块，把双路判断指令拖入右边代码区。

设置条件，需要用到逻辑判断模块。

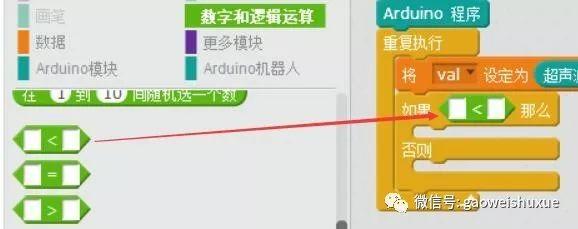

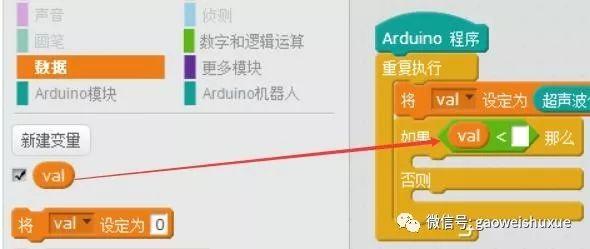

把如图的指令拖入到菱形判断区。

比较的元素是val和我们需要探测的距离。

这里我们设置为10cm，在右边输入数字10就可以。

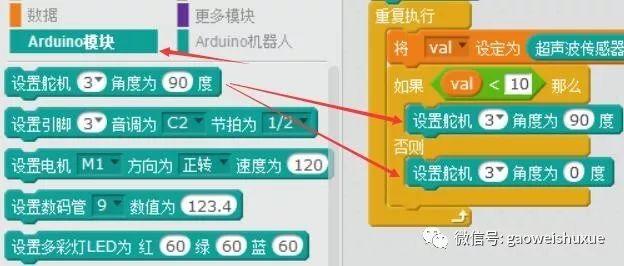

下面把舵机控制指令拖入到代码区，如图：

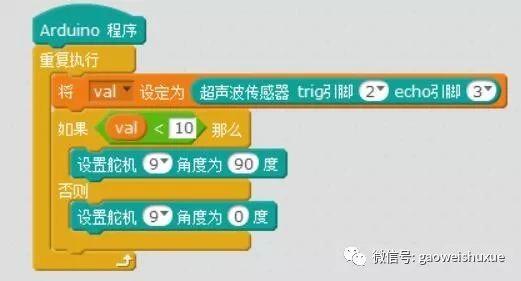

这里默认设置了3号引脚，我们将3号改成9号引脚。

(因为3号引脚已经占用了)

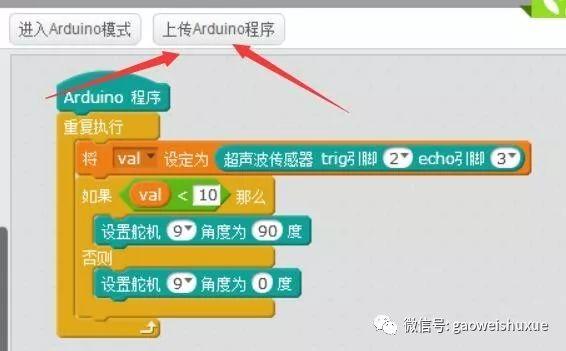

完成代码之后我们，将Arduino用数据线和电脑连接，点击上方上传程序。

跳出串口选择界面如图，我们点击小箭头，选择相应串口。

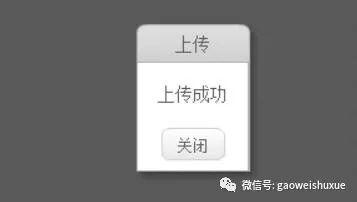

然后点击上传程序，等待10S左右即可上传成功。

到目前为止我们就完成整个项目软件和代码部分，下面我们进入硬件和接线部分。

完整代码可以点击下面链接下载

链接：https://pan.baidu.com/s/1W1qDMzja2eHwEtFuqguE7w

提取码：49tj
