Arduino提高篇06—温湿度OLED显示

本篇结合温湿度传感器DHT11和OLED，将采集到的温湿度显示到OLED屏幕上。

DHT11使用上篇介绍的「DHT sensor library」库，OLED使用U8g2库，库安装请参照前面的文章介绍。

1. 实验材料

• Uno R3开发板
• 配套USB数据线
• 面包板及配套连接线
• OLED显示屏
• DHT11传感器模块

2. 实验步骤

1. 根据原理图搭建电路图。

OLED屏的VCC和GND分别连接开发板的3.3V和GND，OLED屏的SDA和SCL分别连接开发板A4和A5。DHT11模块VCC、GND分别连接到开发板的5V、GND，模块的DATA引脚连接开发板数字引脚2。

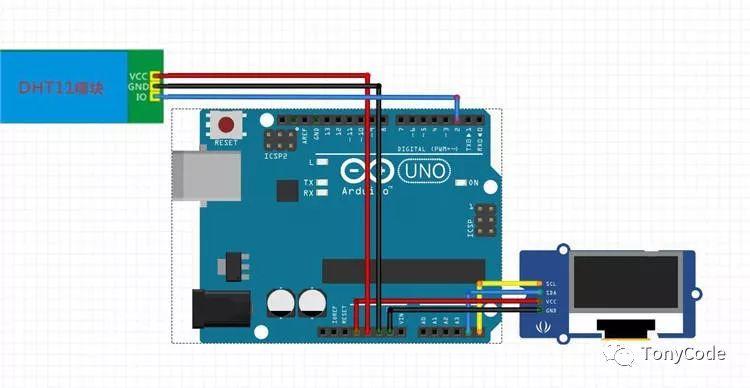

实验原理图如下图所示：

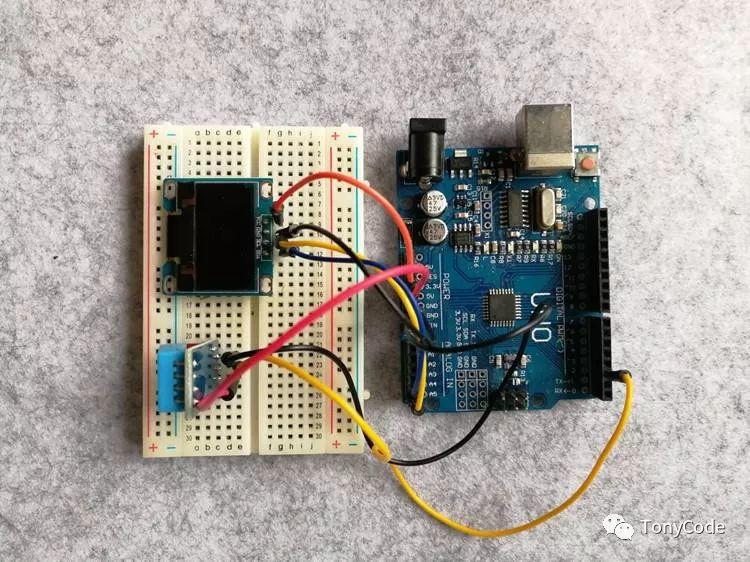

实物连接图如下图所示：

2. 新建sketch，拷贝如下代码替换自动生成的代码并进行保存。

 1#include <Arduino.h>

 2#include <U8g2lib.h>

 3#include <Wire.h>

 4#include "DHT.h"

 5

 6#define DHTPIN  2

 7#define DHTTYPE DHT11

 8

 9//iic驱动方式

10U8G2_SSD1306_128X64_NONAME_1_SW_I2C u8g2(U8G2_R0, /* clock=*/ SCL, /* data=*/ SDA, /* reset=*/ U8X8_PIN_NONE);
11DHT dht(DHTPIN, DHTTYPE);
12

13void setup() {
14  u8g2.begin();
15  dht.begin();
16}
17

18char h_str[3];
19char t_str[3];
20float h;
21float t;
22

23void loop() {
24

25  h = dht.readHumidity();//读湿度

26  t = dht.readTemperature();//读温度(摄氏度)

27  strcpy(h_str, u8x8_u8toa(h, 2));    /* convert m to a string with two digits */

28  strcpy(t_str, u8x8_u8toa(t, 2));    /* convert m to a string with two digits */

29

30  u8g2.firstPage();
31  do {
32    u8g2.setFont(u8g2_font_fur20_tf);
33    u8g2.drawStr(0, 23, "T");
34    u8g2.drawStr(20, 23, ":");
35    u8g2.drawStr(40, 23, t_str);
36    u8g2.drawStr(90, 23, "C");
37

38    u8g2.drawStr(0, 63, "H");
39    u8g2.drawStr(20, 63, ":");
40    u8g2.drawStr(40, 63, h_str);
41    u8g2.drawStr(90, 63, "%");
42  } while ( u8g2.nextPage() );
43  delay(1000);
44}

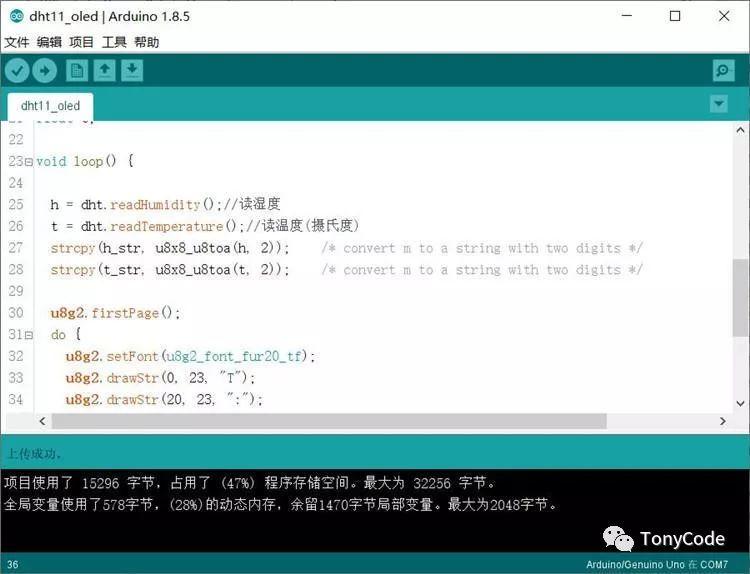

3. 连接开发板，设置好对应端口号和开发板类型，进行程序下载。

3. 实验现象

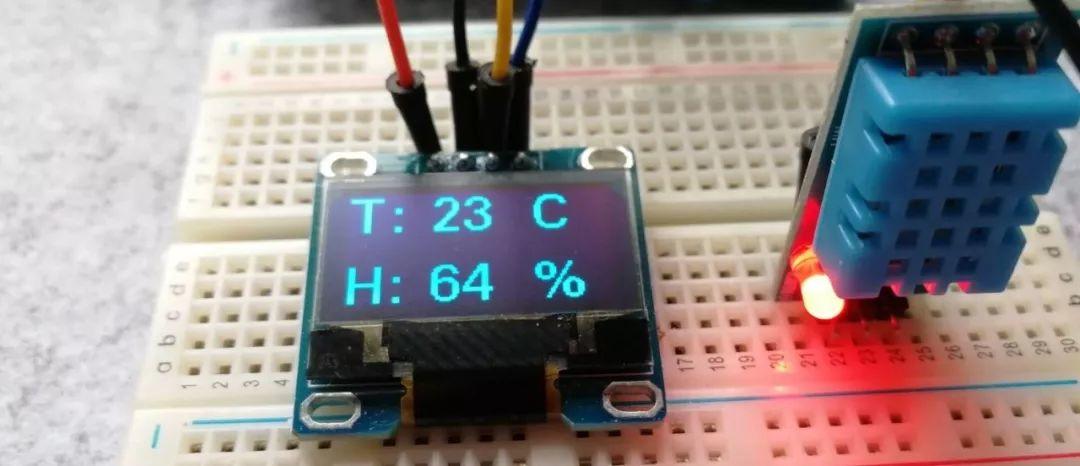

OLED屏幕刷新显示温湿度。
