Micro:bit创意课程系列：指南针

Micro:bit自带有磁力传感器，本专案就利用这个磁力传感器来做一个指南针

任务目标

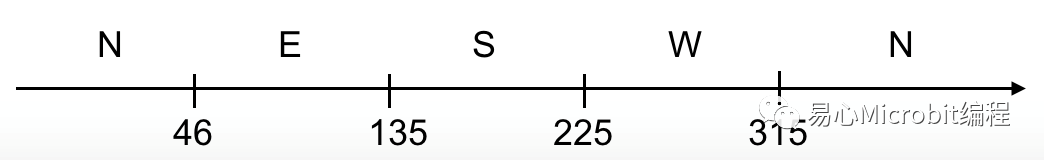

•制作一个可侦测东、西、南、北的指南针

•小于 45 或大于 314 为 N

•46 – 134 为 E

•135 – 224 为 S

•225 – 314 为 W





学习目标

•取得方位感测值

•条件判断

•变数

•循环

•LED 显示与清空

•Blockly 语法

指南针程序逻辑

持续执行

    如果方位感测值小于 45 或大于 314，则为 N

    否则方位感测值小于 135，则为 E

    否则方位感测值小于 225，则为 S

    否则为 W

指南针程序撰写

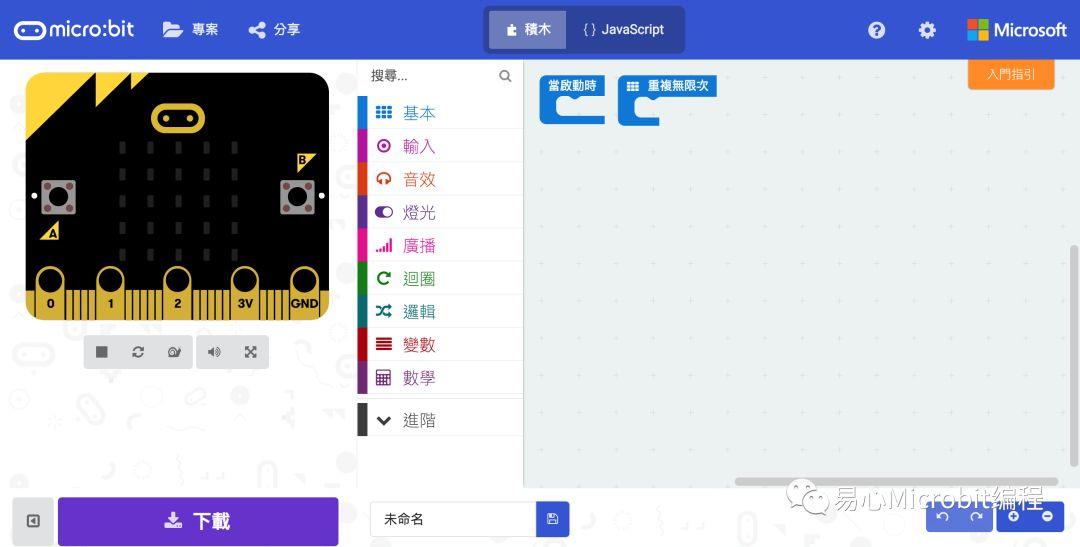

Step 1. 开启在线编辑器

❖ 1.1  开启浏览器并输入下方网址

      https://makecode.microbit.org/#





Step 2. 撰写 Blockly 程序

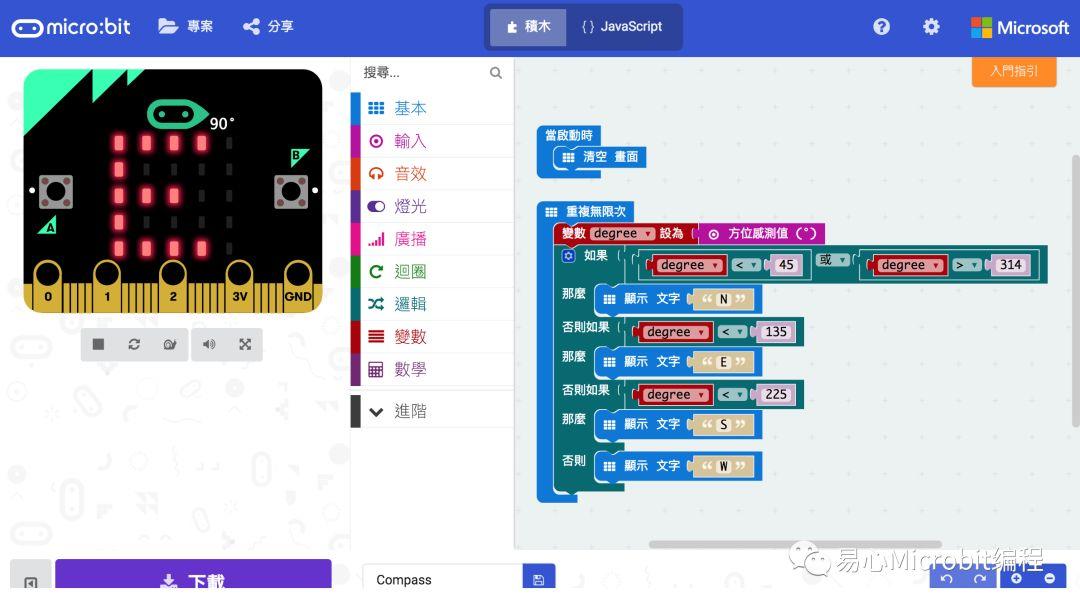

❖ 2.1  依指南针程序逻辑进行Blockly 程序撰写





※程序说明※

当程序启动时

    ①清空画面

持续执行

    宣告 degree 变量存放方位感测值

    如果 degree 小于 45 或大于 314，则

        在 LED 上显示 N

    否则如果 degree 小于 135，则

        在 LED 上显示 E

    否则如果 degree 小于 225，则

        在 LED 上显示 S

    否则

        在 LED 上显示 W

Step 3. 刻录程序到 Micro:bit

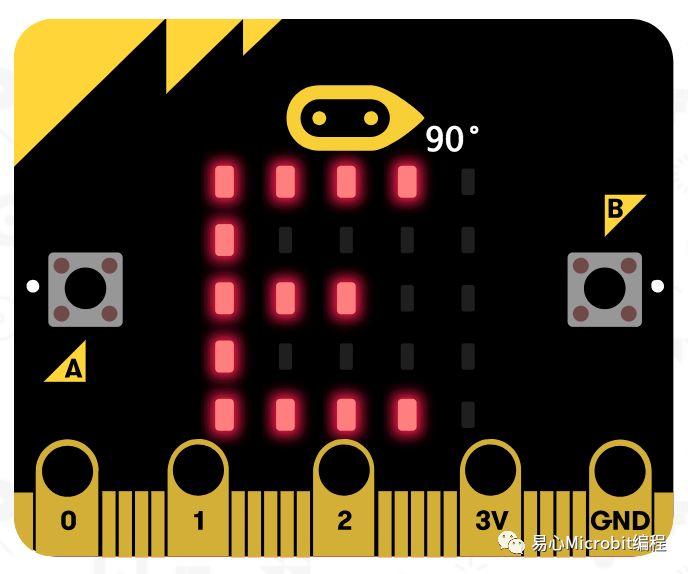

Step 4. 成果

侦测东、西、南、北的指南针
