micro:bit图形化编程实现密码锁

今天带领大家用micro:bit图形化编程实现一个稍微复杂一点的密码锁。实现功能如下：我们编程内置6位密码，通过矩阵键盘模块输入密码，当密码输入正确的时候屏幕显示蓝色，步进电机旋转90度模拟开关装置。



同样的先来看下用到的硬件：

• micro:bit插针版开发板（ikbit）一块儿，使用原版microbit也可以，但是需要注意的是原版一定要用扩展板，并且可以提供5v供电。步进电机在3v电压下是驱动不起来的
• ikbed扩展板。因为今天接的模块比较多，就不在面包板上实验了，直接使用和ikbit配套的扩展板，这样可以直接插接我们的BIT系列模块
• 步进电机驱动模块+步进电机
• BIT-LCD5110液晶显示模块（i2c接口）
• BIT-keyboard矩阵键盘模块（i2c接口）

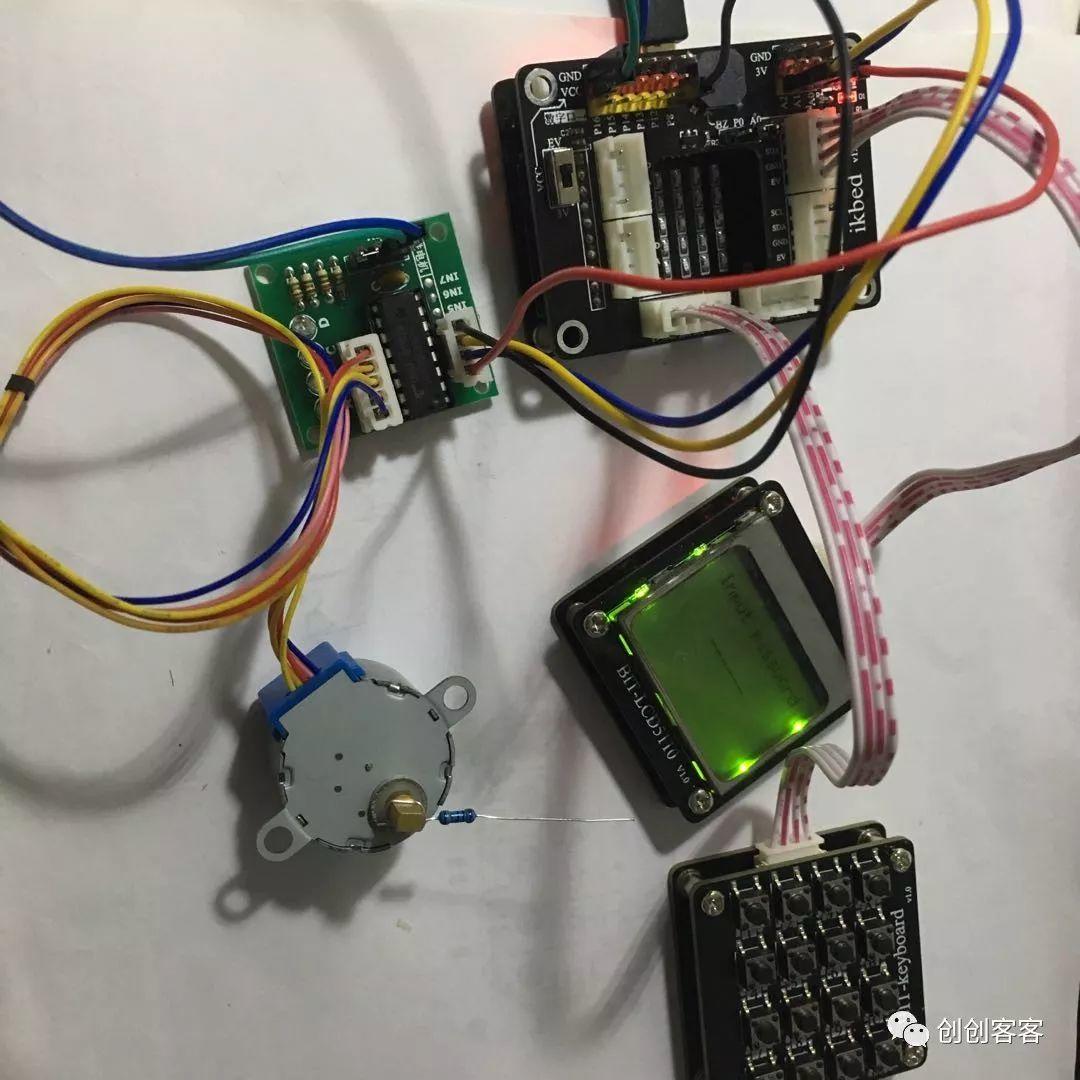

看下所有硬件连接在一起的样子：

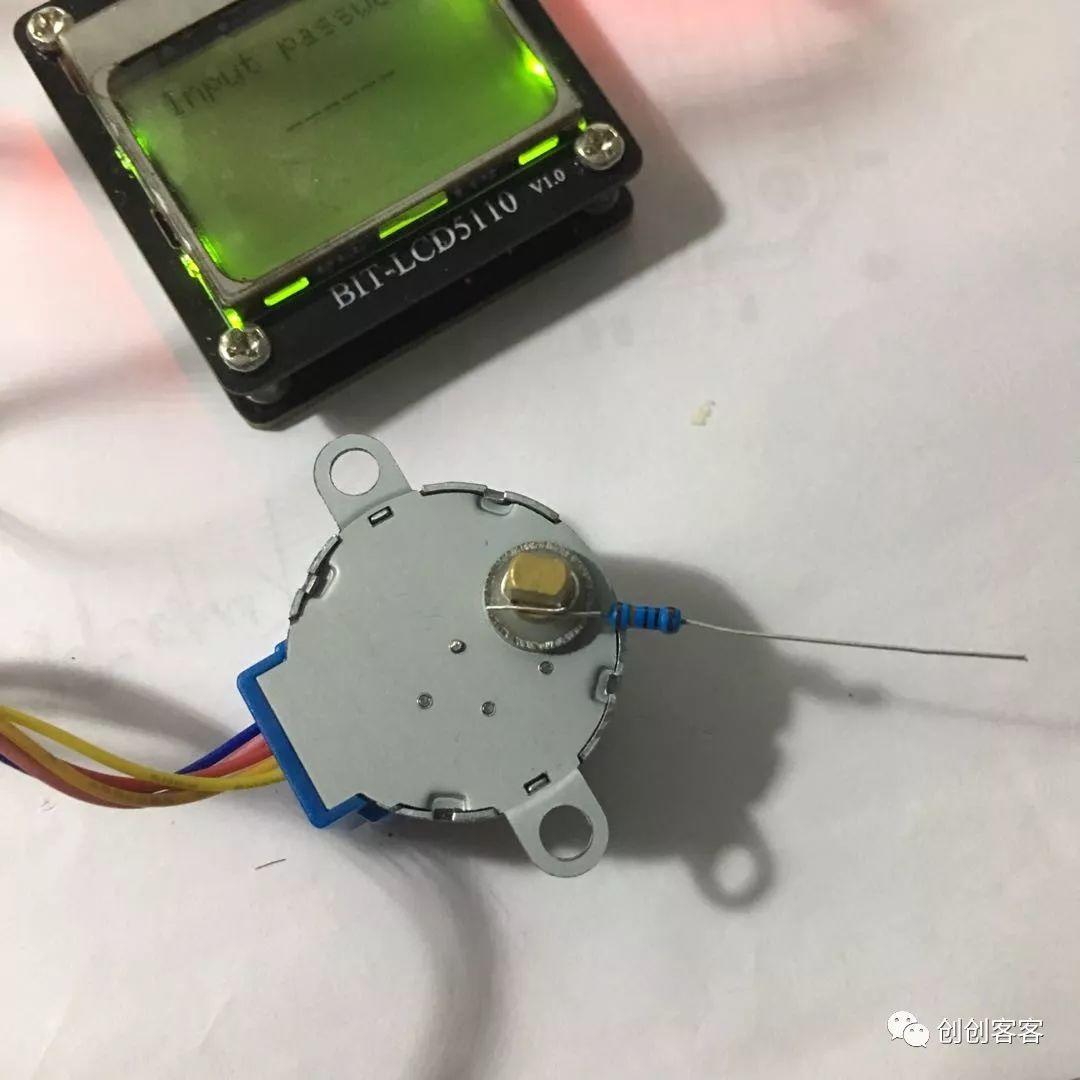

步进电机为了便于观察旋转，我捆了一个电阻在上面：





接下来就进行软件的编程：

需要软件：

• makecode：
• makecode扩展包：我们编写的BIT系列模块和步进电机模块扩展包是分开的，所以要添加两个

  https://github.com/ckmaker-cckk/pxt-ckbase

  https://github.com/ckmaker-cckk/pxt-ikbit

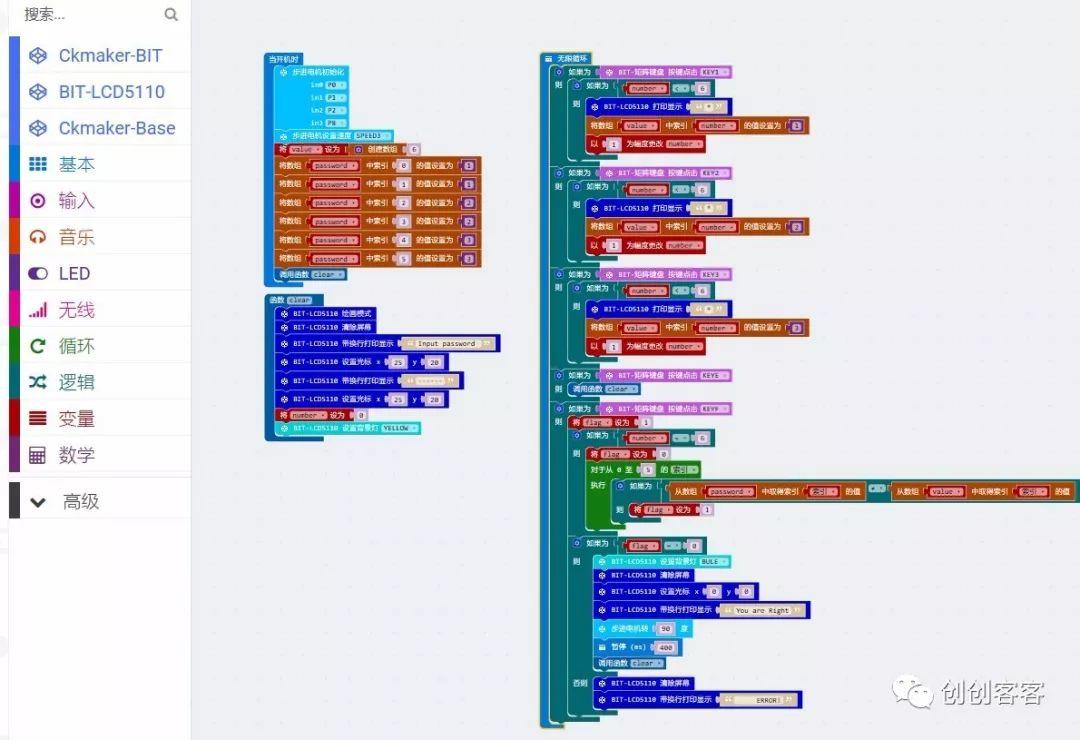

下面就来看下编程块的实现：



整个逻辑有点复杂，所以堆积的块也比较多。完整的还是加我们的qq群直接获取hex文件可以导入到makecode中去。

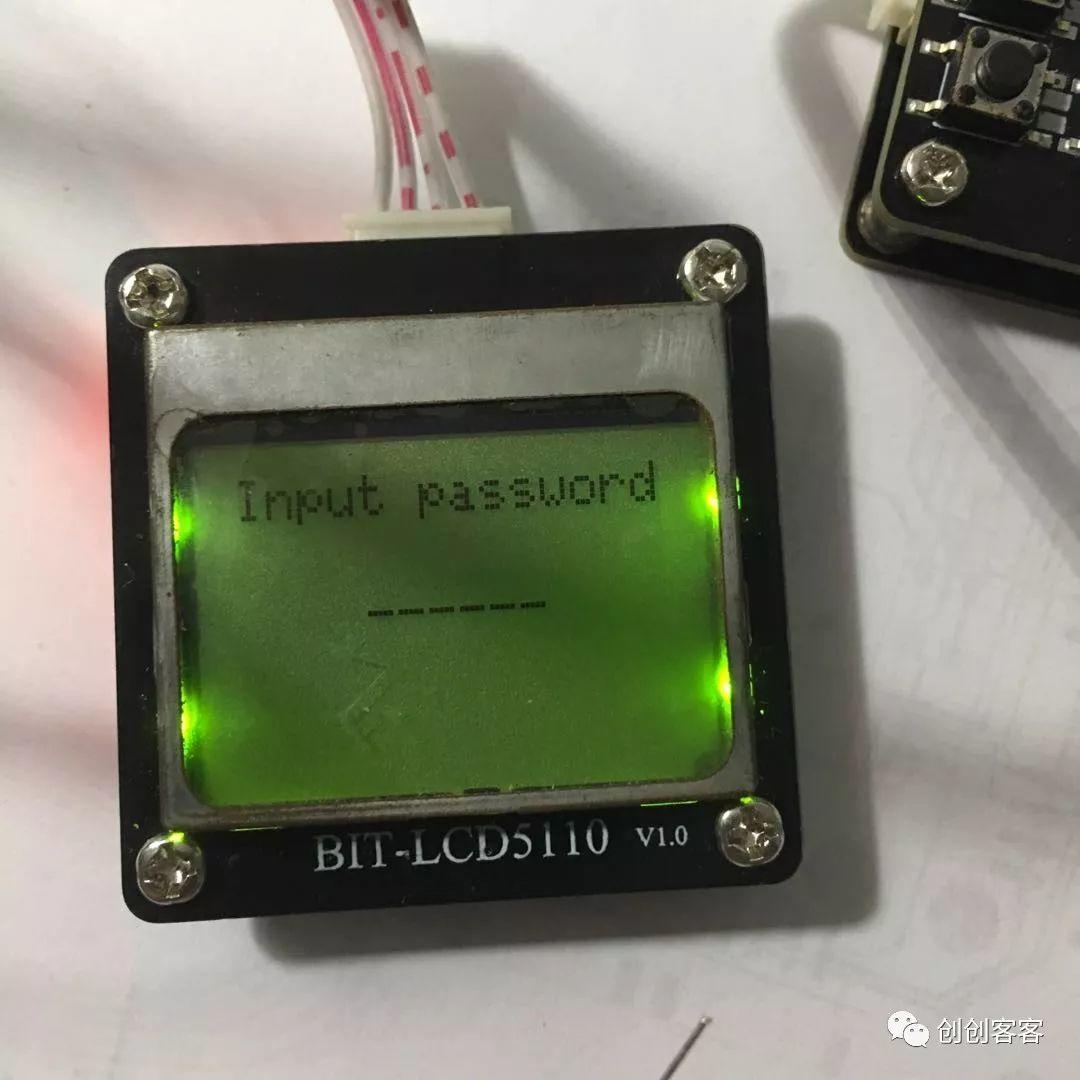

输入密码时候的显示界面：

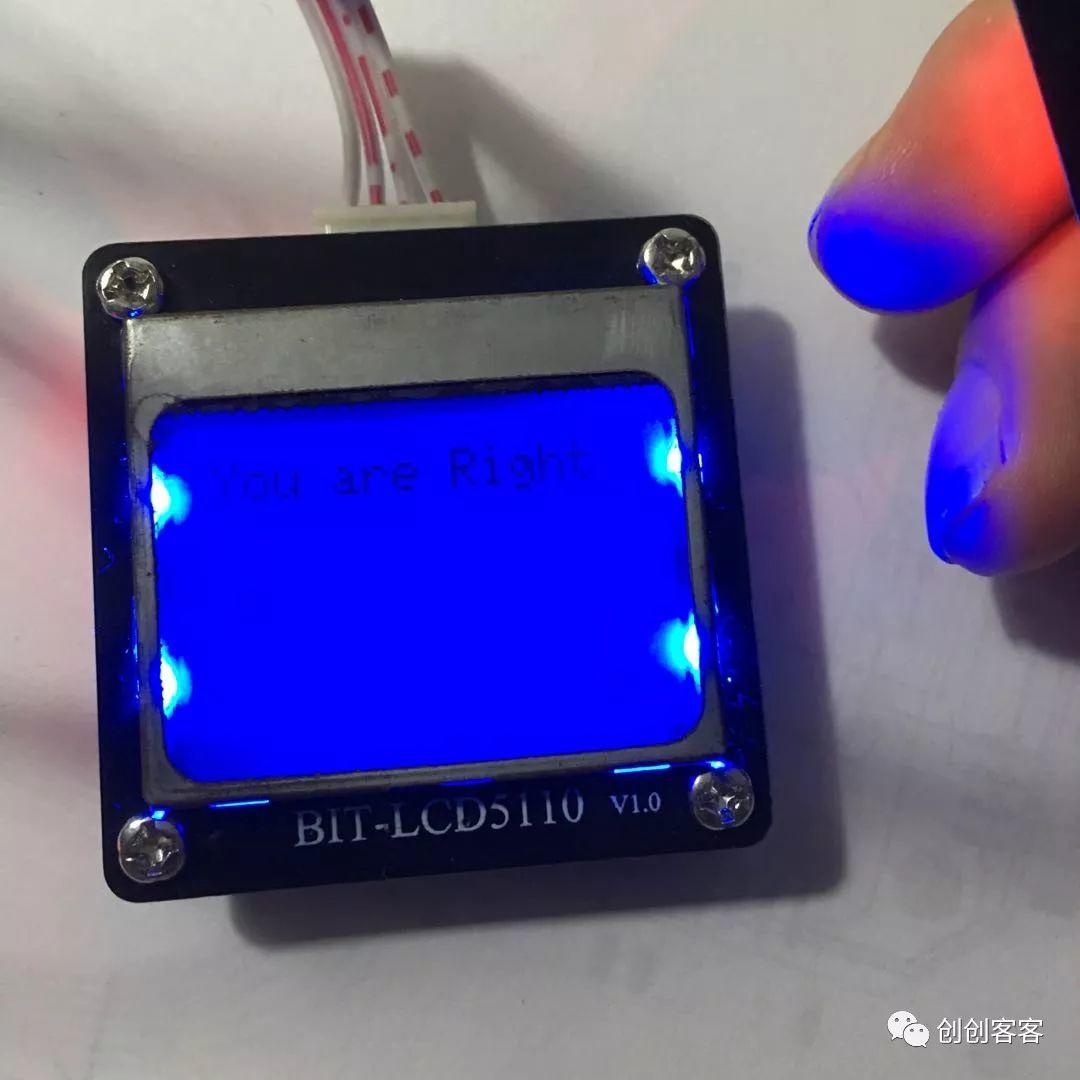

这个是输入密码正确的提示，屏幕光亮度大，所以拍照的字看不太清晰



我们来看下演示视频：
