该教程实验平台：Arduino入门套件
在Arduino教程 Lesson 6 — 炫彩RGB LED中，我们已经接触过RGB LED了，可以实现变色，这回儿我们需要加入互动元素进去。通过三个电位器来任意变换对应的R、G、B，组合成任何你想要的颜色，在家做个心情灯吧，随心情任意切换。
所需材料
在Arduino教程 Lesson 6 — 炫彩RGB LED中，我们已经接触过RGB LED了，可以实现变色，这回儿我们需要加入互动元素进去。通过三个电位器来任意变换对应的R、G、B，组合成任何你想要的颜色，在家做个心情灯吧，随心情任意切换。
所需材料
- 1× 5mm RGB LED灯
- 3× 220欧电阻
- 3× 10K 电位器

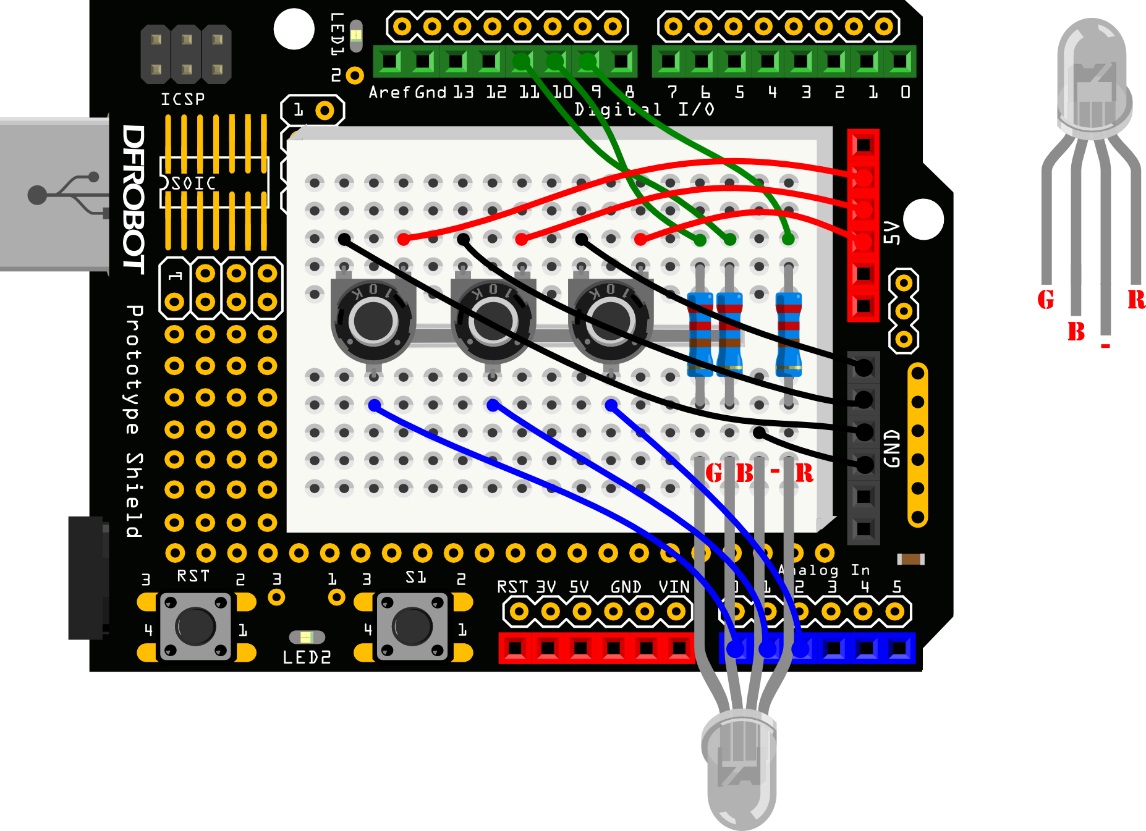

STEP 1： 硬件连接
STEP 2： 输入代码
- int redPin = 9; // R – digital 9
- int greenPin = 10; // G – digital 10
- int bluePin = 11; // B – digital 11
- int potRedPin = 0; // 电位器1 – analog 0
- int potGreenPin = 1; // 电位器2 – analog 1
- int potBluePin = 2; // 电位器3 – analog 2
- void setup(){
- pinMode(redPin,OUTPUT);
- pinMode(greenPin,OUTPUT);
- pinMode(bluePin,OUTPUT);
- Serial.begin(9600); // 初始化串口
- }
- void loop(){
- int potRed = analogRead(potRedPin); // potRed存储模拟口0读到的值
- int potGreen = analogRead(potGreenPin); // potGreen存储模拟口1读到的值
- int potBlue = analogRead(potBluePin); // potBlue存储模拟口2读到的值
- int val1 = map(potRed,0,1023,0,255); //通过map函数转换为0~255的值
- int val2 = map(potGreen,0,1023,0,255);
- int val3 = map(potBlue,0,1023,0,255);
- //串口依次输出Red，Green，Blue对应值
- Serial.print(“Red:”);
- Serial.print(val1);
- Serial.print(“Green:”);
- Serial.print(val2);
- Serial.print(“Blue:”);
- Serial.println(val3);
- colorRGB(val1,val2,val3); // 让RGB LED 呈现对应颜色
- }
- //该函数用于显示颜色
- void colorRGB(int red, int green, int blue){
- analogWrite(redPin,constrain(red,0,255));
- analogWrite(greenPin,constrain(green,0,255));
- analogWrite(bluePin,constrain(blue,0,255));
- }
复制代码
下载代码，旋转三个电位器，可以变化出不同的颜色。
