Arduino教程 Lesson 14–自制风扇

Arduino 少儿编程 2299浏览 0评论
Arduino初级教程
该教程实验平台：Arduino入门套件
由于我们新版的入门套件还未面世，所以对于现在的入门套件还没法做这个实验~当然你也可以自己找材料

这次，我们会做一个小风扇。同时会接触两件新元件——继电器、直流电机。继电器，我们可以理解为是用较小的电流去控制较大电流的一种“自动开关”。在这里，继电器是用来控制电机转动的。

所需材料

  • 1×  5mm LED灯
  • 2×  220欧电阻
  • 1×  按钮
  • 1×  继电器 HRS1H-S -DC5V
  • 1×  小电机
  • 1 × 风扇叶片


STEP 1： 硬件连接

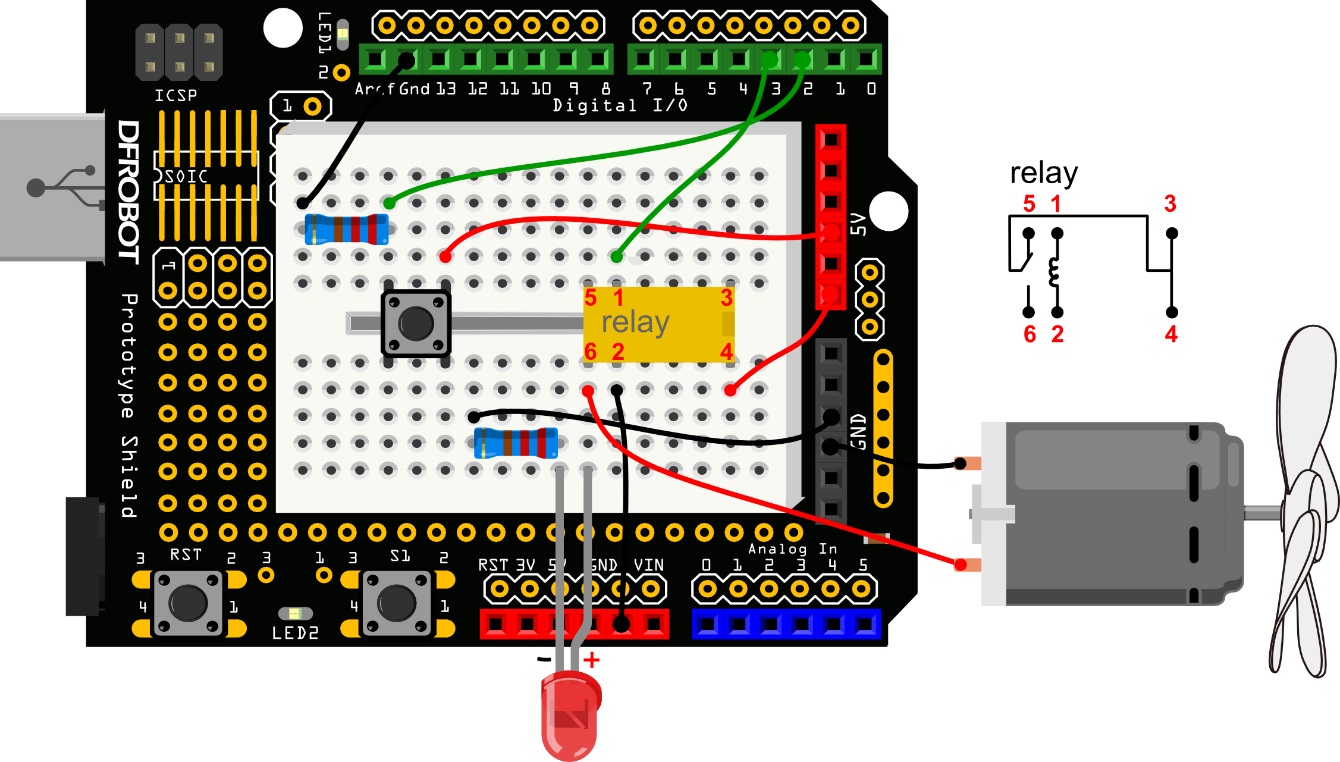

按下图进行连线，按钮连接到数字2。按钮一端连接5V，另一端连接GND，并用一个220Ω的电阻作为下拉电阻，以防引脚悬空干扰。继电器有6个引脚，分别标有序号。1，2引脚为继电器的输入信号，分别接Arduino的数字引脚和GND。3,4,5,6为继电器输出的控制引脚，这里只使用4，6两个引脚。我们把继电器想成一个开关，开关也只要用到两个引脚。


Arduino教程 Lesson 14--自制风扇

STEP 2： 输入代码

  1. int buttonPin = 2;                          // button连接到数字2
  2. int relayPin = 3;                           // 继电器连接到数字3
  3. int relayState = HIGH;                      // 继电器初始状态为HIGH
  4. int buttonState;                            // 记录button当前状态值
  5. int lastButtonState = LOW;                  // 记录button前一个状态值
  6. long lastDebounceTime = 0;
  7. long debounceDelay = 50;                    //去除抖动时间
  8. void setup() {
  9.        pinMode(buttonPin, INPUT);
  10.        pinMode(relayPin, OUTPUT);
  12.        digitalWrite(relayPin, relayState);       // 设置继电器的初始状态
  13. }
  14. void loop() {
  15.        int reading = digitalRead(buttonPin);   //reading用来存储buttonPin的数据
  17.        // 一旦检测到数据发生变化，记录当前时间
  18.        if (reading != lastButtonState) {
  19.                    lastDebounceTime = millis();
  20.         }
  22.        // 等待50ms，再进行一次判断，是否和当前button状态相同
  23.        // 如果和当前状态不相同，改变button状态
  24.        // 同时，如果button状态为高（也就是被按下），那么就改变继电器的状态
  25.        if ((millis() – lastDebounceTime) > debounceDelay) {
  26.               if (reading != buttonState) {
  27.                       buttonState = reading;
  29.                        if (buttonState == HIGH) {
  30.                                  relayState = !relayState;
  31.                        }
  32.                }
  33.          }
  34.          digitalWrite(relayPin, relayState);
  35.          // 改变button前一个状态值
  36.          lastButtonState = reading;
  37. }

复制代码

通过按键，可以控制电机和LED的开和关。

STEP 3： 代码回顾
代码的大部分内容，基本应该没有什么难度了，主要说下按键去抖问题。代码中：

  1.   if (reading != lastButtonState) {
  2.          lastDebounceTime = millis();
  3.   }
  4.   if ((millis() – lastDebounceTime) > debounceDelay) {
  5.          if (reading != buttonState) {
  6.                ……
  7.          }
  8.   }

复制代码

reading有变化之后，不是立马就采取相应的行动，而是先“按兵不动”，先看看这个信号是不是“错误信号”，所以再等待一阵，（也就是通过millis来实现这个等待过程的），发现确实是前方发过来的正确信号，然后执行相关动作。

之所以这么做的原因是，按键在被按下时，会有个抖动的过程，而不是立马由低变高，或者由高变低。所以这个过程中，可能会产生错误信号，我们通过程序中的这种方法，来解决硬件上的这个问题。

STEP 4：

硬件回顾
继电器
我们可以把继电器理解为一个“开关”，实际上是用比较小的电流去控制较大电流的“开关”。这里只是为了让初学者了解继电器工作原理，所以没有使用较大的电源器件，还是选用是需要5V就能驱动的直流电机。

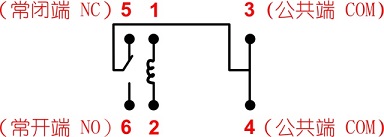

我们来看下继电器的内部构造：

Arduino教程 Lesson 14--自制风扇


这款继电器一共有6个引脚。1,2 引脚是用来接Arduino数字引脚和GND。通过数字引脚来驱动继电器。1，2两端为线圈两端。Arduino给HIGH后，线圈中就有电流，线圈就会产生磁性（就像磁铁一样），吸合中间的触片（能听到“哒”一声），常开端（NO）就与公共端导通。相反，如果Arduino给LOW，线圈中没有电流，常闭端（NC）就与公共端导通。

所以，电路中我们接了4,6引脚用于控制电机和LED的通断，（当然也可以用引脚3,6）。

直流电机、直流减速电机与舵机的区别
普通直流电机是我们接触比较多的电机。一般只有两个引脚，上电就能转，正负极反接则反向转动。如你所见，它做着周而复始的圆周运动，无法进行角度的控制，不过可以通过电机驱动板，可以对转速进行控制，不过由于普通电机转速过快，所以，一般不直接用在智能小车上。
直流减速电机是在普通电机加上了减速箱，这样便降低了转速，使得普通电机有的更广泛的使用空间，比如可以用于智能小车上。同样也可以通过PWM来进行调速。
舵机也是一种电机，它使用一个反馈系统来控制电机的位置，可以用来控制角度。所以，舵机经常用来控制一些机器人手臂关节的转动。
