DFR0100 Arduino教程 15–红外接收

Arduino 少儿编程 1736浏览 0评论
Arduino初级教程
该教程实验平台：Arduino入门套件
上一篇教程：Arduino教程 Lesson 14–自制风扇
这节我们会接触一个新的元件——红外接收管。所谓红外接收管，也就是接收红外光的电子器件。红外接收管，看着离我们很遥远的感觉！其实不然，它就在我们身边。比如我们电视机，空调这些家电，其实它们都需要用到红外接收管。我们都知道遥控器发射出来的都是红外光，电视机上势必要有红外接收管，才能接收到遥控器发过来的红外信号。我们这次就用红外接收管做个遥控灯，通过遥控器的红色电源键来控制LED的开关。所需材料

  • 1×   红外接收管
  • 1×  Mini遥控器

STEP 1： 硬件连接

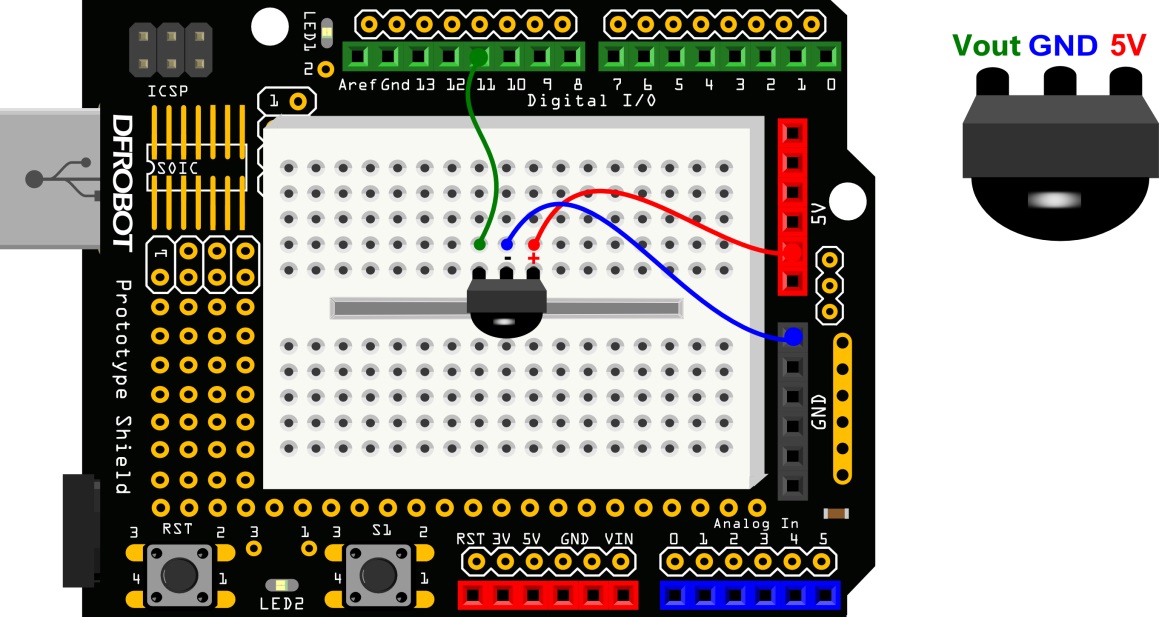

看着是不是很高兴，这应该是我们看到最容易的连线了，只需要连接三根线就可以了，注意一下正负就可以了（图中表明部分）。红外接收管Vout输出接到数字引脚11。

DFR0100 Arduino教程 15--红外接收

STEP 2： 输入代码
这段代码，你可以不用自己手动输入，我们提供现成的IRremote库，把整个库的压缩包解压到Arduino IDE安装位置Arduino 1.0.5/ libraries文件夹中，直接运行Example中的IRrecvDemo代码即可。如果还是不是很明白如何加载库，可看一下如何加载库的帖子，对如何加库做了详细说明。

  1. //这段代码来自IRremote库中examples中的 IRrecvDemo
  2. #include <IRremote.h>          //调用IRremote.h库
  3. int RECV_PIN = 11;             //定义RECV_PIN变量为11
  4. IRrecv irrecv(RECV_PIN);       //设置RECV_PIN（也就是11引脚）为红外接收端
  5. decode_results results;        //定义results变量为红外结果存放位置
  6. void setup(){
  7.      Serial.begin(9600);          //串口波特率设为9600
  8.      irrecv.enableIRIn();         //启动红外解码
  9. }
  10. void loop() {
  11.      //是否接收到解码数据,把接收到的数据存储在变量results中
  12.      if (irrecv.decode(&results)) {
  13.             //接收到的数据以16进制的方式在串口输出
  14.             Serial.println(results.value, HEX);
  15.             irrecv.resume();  // 继续等待接收下一组信号
  16.       }
  17. }

复制代码

下载完成后，打开Arduino IDE的串口监视器（Serial Monitor），设置波特率baud为9600，与代码中Serial.begin(9600)相匹配。

DFR0100 Arduino教程 15--红外接收

设置完后，用Mini遥控器的按钮对着红外接收管的方向，任意按个按钮，我们都能在串口监视器上看到相对应的代码。如下图所示，按数字“0”，接收到对应16进制的代码是FD30CF。每个按钮都有一个特定的16进制的代码。

DFR0100 Arduino教程 15--红外接收

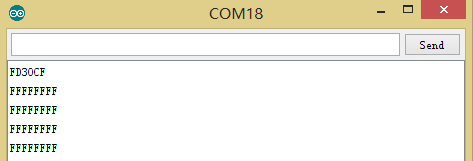

如果按住常按一个键不放就是出现“FFFFFFFF”。



DFR0100 Arduino教程 15--红外接收

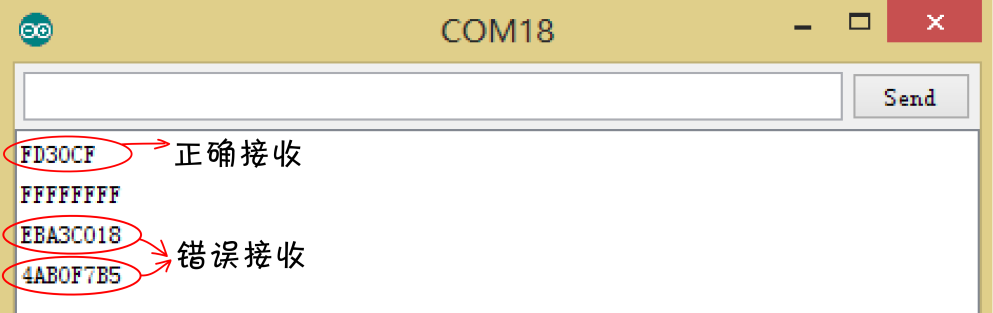

在串口中，正确接收的话，应该收到以FD-开头的六位数。如果遥控器没有对准红外接收管的话，可能会接收到错误的代码。如我们下图所示：

DFR0100 Arduino教程 15--红外接收





上面这段代码我们没有像以前一样一步一步做详细说明，原因就是由于红外解码较为复杂，所幸的是，高手把这些难的工作已经做好了，提供给我们这个IRremote库，我们只需要会用就可以了，先不需要弄明白函数内部如何工作的。要用的时候，把代码原样搬过来就好了。照猫画虎，先用起来再说~预热完之后，我们下一节开始制作遥控灯。^_^




IRremote.rar

(30.66 KB, 下载次数: 1429)
