前一节对红外接收管如何使用有了简单的了解，这一节我们做个好玩儿的东西，遥控灯！
所需材料
所需材料
- 1× 5mm LED灯
- 1× 220欧电阻
- 1× 红外接收管
- 1× Mini遥控器
STEP 1： 硬件连接

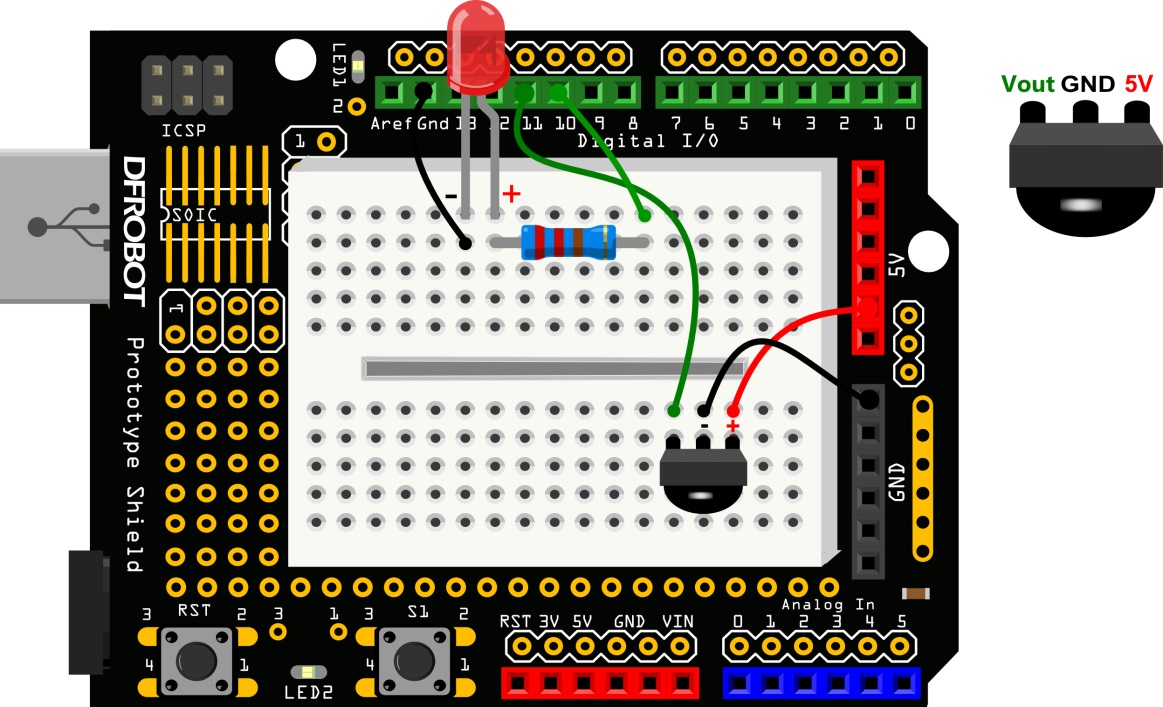

其实就是在原有的基础上，加了个LED和电阻，LED使用的是数字引脚10。红外接收管仍然接的是数字引脚11。
STEP 2： 输入代码
这里不建议一步一步输入代码，可以在原有的代码上进行修改，观察下相对前一段代码增加了哪些内容。
- #include <IRremote.h>
- int RECV_PIN = 11;
- int ledPin = 10; // LED – digital 10
- boolean ledState = LOW; // ledstate用来存储LED的状态
- IRrecv irrecv(RECV_PIN);
- decode_results results;
- void setup(){
- Serial.begin(9600);
- irrecv.enableIRIn();
- pinMode(ledPin,OUTPUT); // 设置LED为输出状态
- }
- void loop() {
- if (irrecv.decode(&results)) {
- Serial.println(results.value, HEX);
- //一旦接收到电源键的代码, LED翻转状态，HIGH变LOW，或者LOW变HIGH
- if(results.value == 0xFD00FF){
- ledState = !ledState; //取反
- digitalWrite(ledPin,ledState); //改变LED相应状态
- }
- irrecv.resume();
- }
- }
复制代码
STEP 3： 代码回顾
程序一开始还是对红外接收管的一些常规定义，按原样搬过来就可以了。
- #include <IRremote.h> //调用IRremote.h库
- int RECV_PIN = 11; //定义RECV_PIN变量为11
- IRrecv irrecv(RECV_PIN); //设置RECV_PIN（也就是11引脚）为红外接收端
- decode_results results; //定义results变量为红外结果存放位置
- int ledPin = 10; // LED – digital 10
- boolean ledState = LOW; // ledstate用来存储LED的状态
复制代码
setup()函数中，对使用串口，启动红外解码，数字引脚模式进行设置。
到了主函数loop()，一开始还是先判断是否接收到红外码，并把接收到的数据存储在变量results中。
- if (irrecv.decode(&results))
复制代码
一旦接收到数据后，程序就要做两件事。第一件事，判断是否接收到了电源键的红外码。
- if(results.value == 0xFD00FF)
复制代码
第二件事，就是让LED改变状态。
- ledState = !ledState; //取反
- digitalWrite(ledPin,ledState); //改变LED相应状态
复制代码
这里可能对“！”比较陌生，“！”是一个逻辑非的符号，“取反”的意思。我们知道“！=”代表的是不等于的意思，也就是相反。这里可以类推为，!ledState是ledState相反的一个状态。“！”只能用于只有两种状态的变量中，也就是boolean型变量。
最后，继续等待下一组信号。
- irrecv.resume();
复制代码
可以做些其他的事
1、通过这个遥控项目，再结合上一个项目的风扇，能不能再给遥控器增加一个功能，既可控灯，还可控风扇。
2、DIY一个你的遥控作品吧！比如简单的会动的小人，结合我们前面的舵机，通过遥控器上不同的按键，让舵机转动不同的角度，感觉随你的控制转动，发挥你的想象做出更多Arduino作品吧！
