本教程由DFRobot提供。
该教程为中级套件教程。购买地址：
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-12108364412.9.uh4s3j&id=44531434864
小时候有没有对走廊的声控灯很感兴趣呢？会不会拼命的跺脚只为让那盏灯点亮。这节 我们就做个这样的声控灯。只有你轻轻拍下手, 灯就自动亮起来了，没了声音，灯就又自动 关了。这里用到的是个声音传感器，我们可以利用这个传感器做出更多互动作品，通过声音 触发来控制更多好玩儿的东西，比如说做个发光鼓等等。
所需元件
- 1× 数字食人鱼红色LED 发光模块
- 1× 模拟声音传感器

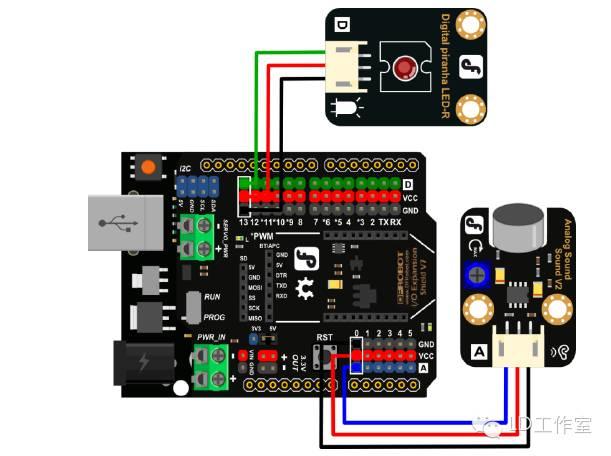

硬件连接
模拟声音传感器 -> 模拟0
数字食人鱼红色 LED发光模块 ->数字 13
图 4-1 声控灯
输入代码
样例代码 4-1：
//项目四 —— 声控灯
int soundPin = 0; //声音传感器接到模拟 0
int ledPin = 13; //LED 接到数字 13
void setup() {
pinMode(ledPin, OUTPUT);
// Serial.begin(9600); //用于调试
}
void loop(){
int soundState = analogRead(soundPin); //读取传感器的值
//Serial.println(soundState); //串口打印声音传感器的值
//如果声音值大于 10，亮灯，并持续 10s，否则关灯
if (soundState > 10) {
digitalWrite(ledPin, HIGH);
delay(10000);
}else{
digitalWrite(ledPin, LOW);
}
}
对着话筒拍下手，或者说句话，试试灯能不能点亮？

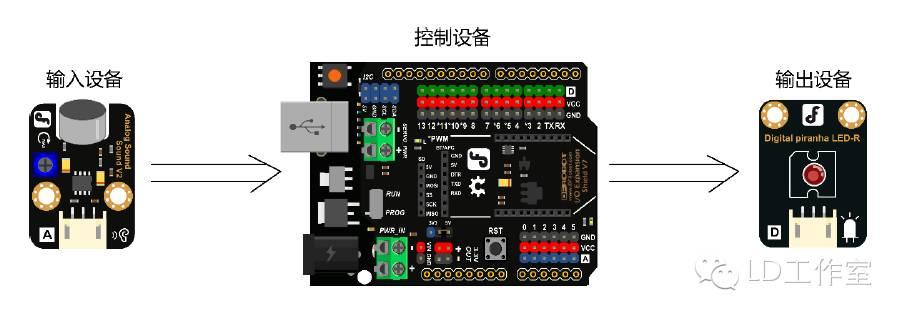

硬件分析（模拟输入—数字输出）
前面几次我们接触的都是数字传感器，这次我们要尝试使用模拟传感器了，还记得在一 开始说的数字与模拟的区别吗？(串口中认识“数字”与“模拟”一节)。数字，只有两个值 (0/1)。模拟，是线性的，理论上的无限值(0~1023)。
所以这里是个，模拟输入，数字输出的模式。
代码回顾
在 setup()中只设置了 LED 为输出，为什么没有设置声音传感器输入模式？这是因为 模拟口都是输入设置，所以不需要设置了。
声音传感器是输入设备，所以需要读取对应模拟口 0 的值。与读取数字口函数 digitalRead(pin)类似，所以模拟口读取函数是：
analogRead(pin)
这个函数用于从模拟引脚读值，pin 是指连接的模拟引脚。Arduino的模拟引脚连接到 一个了 10 位 A/D 转换，输入0~5V 的电压对应读到 0~1023 的数值，每个读到的数值对 应的都是一个电压值。比如 512 = 2.5V。
最后是一个 if 判断，判断是否到达你预设的值。
if (soundState > 10) {
…
}else{
…
}
需要修改预设值的话，可以打开串口监视器，看看你需要的声音强度的值在什么范围， 然后做相应调整就可以了。
