micro:bit 激光打靶装置

Micro Bit 少儿编程 2141浏览 0评论

友情提示：380元/半年，儿童学编程，就上码丁实验室。

*项目作者：Mark Ng

micro:bit 激光打靶装置



材料清单

  • micro:bit
  • micro:bit Boson 扩展板
  • 环境光线传感器
  • 数字蜂鸣器模块
  • 激光笔
  • 9g舵机
  • 冰棒棍
  • 塑料瓶盖
  • 纸质靶子
  • 胶枪
  • 鳄鱼夹
  • 微型开关
  • 3V 电池盒

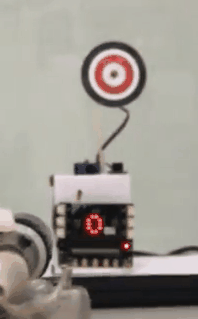

工作原理

环境光线传感器能够检测激光笔的光线强度，当传感器输入的数值大于400时，装置会触发蜂鸣器发出声音，舵机转动将靶子下移。同时micro:bit开始计数，当数字显示为10，游戏结束。按micro:bit左侧的A键可重置数值为0。

靶子制作

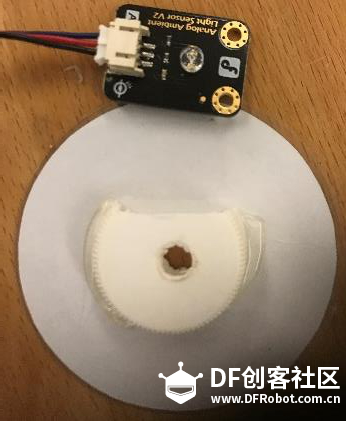

  1. 使用彩色打印机将纸质靶子打印出来。层叠靶子和塑料瓶盖并在中心钻个孔。塑料瓶盖需要修剪一下，因为jst连接器比光线传感器要高些。micro:bit 激光打靶装置



  2. 将塑料瓶盖粘在靶子后面，注意保持中间的孔一致，然后将光线传感器放在瓶盖里。micro:bit 激光打靶装置



  3. 将舵机转至90°，然后将冰棒棍粘在舵机上。micro:bit 激光打靶装置



  4. 硬件连接：
    • p0连接蜂鸣器
    • p1连接舵机
    • p2连接环境光线传感器micro:bit 激光打靶装置

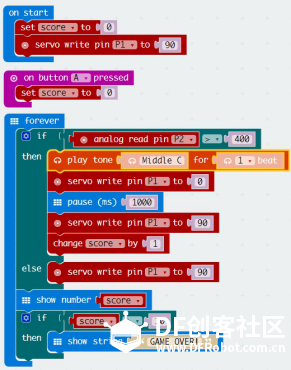

  5. 编程，代码如下micro:bit 激光打靶装置

    你可以根据实际情况调整具体数值（这里我设置为>400）

  6. 可使用废旧的盒子作为靶子的底座。

激光枪制作

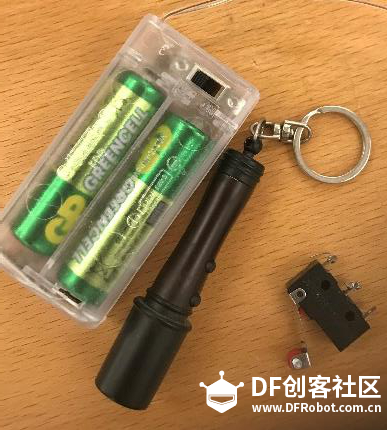

  1. 这里我们使用电池盒，激光笔，微型开关。micro:bit 激光打靶装置



  2. 将激光笔里的电池卸掉，然后将激光笔粘在电池盒上。我的情况是：蓝色箭头指向弹簧（负极），橘色箭头指向内壳（正极），因为弹簧不太能够得着，所以我使用了鳄鱼夹。电源的负极与鳄鱼夹相连，然后鳄鱼夹与弹簧相连；电源的正极与微型开关相连，开关的另一侧与激光笔的内壳相连。micro:bit 激光打靶装置



  3. 用扎带将激光笔的开关固定住，使之保持关闭状态。将微型开关粘在电池盒上。

    micro:bit 激光打靶装置

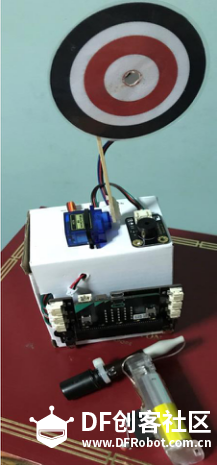

  4. 成品效果图如下micro:bit 激光打靶装置
