创客|MicroBit|律动荆棘皇冠 Crown of Thorns

Micro Bit 少儿编程 1816浏览 0评论
本帖最后由 铁熊 于 2018-9-5 17:06 编辑

律动荆棘皇冠 Crown of Thorns





每一个女孩自打懂事以来
一直幻想着这一刻

那时的自己
一袭白色的婚纱
一捧鲜花
头纱之下巧眸低垂
晶莹的睫毛微微颤抖
美眸下闪烁着感动的泪光
一缕青丝在耳边卷曲地搭载香肩之上
贝齿轻咬红唇
以示自己对未来幸福的抉择

缓步并坚定的迈向前方那对炙热的目光
一袭长裙拖出洁白而又完美的弧线
在聚光灯照耀下的黑暗中
一个白色的精灵
悦动

顶着一抹幻彩的皇冠
五彩缤纷的光影
描述着五彩缤纷的生活
在众人的目光中
走向幸福的未来

从相识到相知
从相知到相爱
从相爱到托付终身

你只缺一样东西
重点来了(敲黑板)
单身狗们脱单神器来啦
缺你女神头顶的那个“律动荆棘皇冠”
送她律动荆棘皇冠,圆她儿时的梦想

谁能拒绝这五彩的霞光
分分钟献上膝盖

(小编内心OS:老板,我实在编不下去了

律动荆棘皇冠是怎样的?先来看一下视频大饱眼福!

腾讯视频:

或 B站:

是不是心动了?是不是想赶紧为你的她戴上这顶皇冠?下面就跟我来一起制作吧。

## 准备工作

律动荆棘皇冠 Crown of Thorns

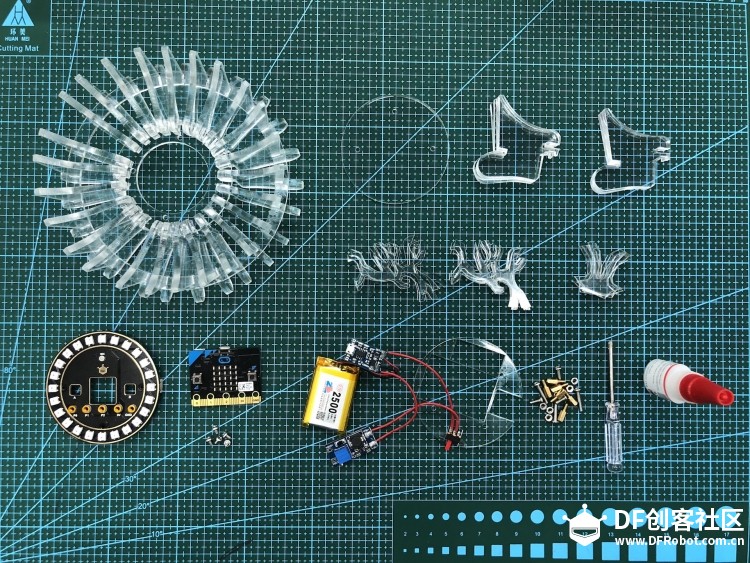

首先请准备好所有材料,如上图所示,清单如下:

  • micro:bit
  • micro:bit RGB 全彩LED灯环扩展板
  • 3.7V 锂电池
  • 锂电池充电模块
  • 锂电池升压模块
  • 激光切割皇冠结构件(零件太多,事先拼好了一部分)
  • 3D 打印底座(照片里忘记拍进去了 T_T )
  • 宝石(太耀眼,就不拍了。实际上是忘记了 T_T )
  • M3 螺丝若干
  • M3 铜柱若干
  • 螺丝刀
  • 502 胶水

## 电路原理

律动荆棘皇冠 Crown of Thorns

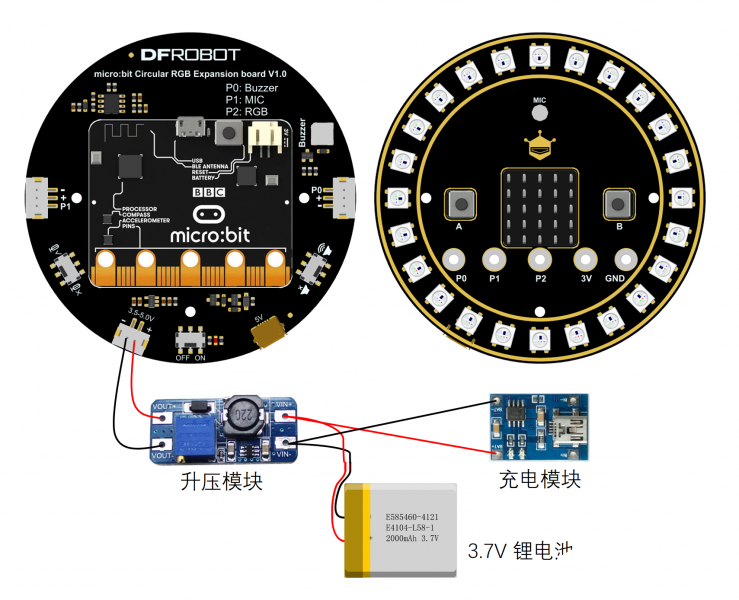

电路原理很简单,如上图所示,只要让 micro:bit 和扩展板相连,接上锂电池、升压模块、充电模块,如上图,即可完成所有电路。上图中省略了一个电源开关,当然你可以加一个开关,随时关闭电源,以节省电池。

## 制作过程

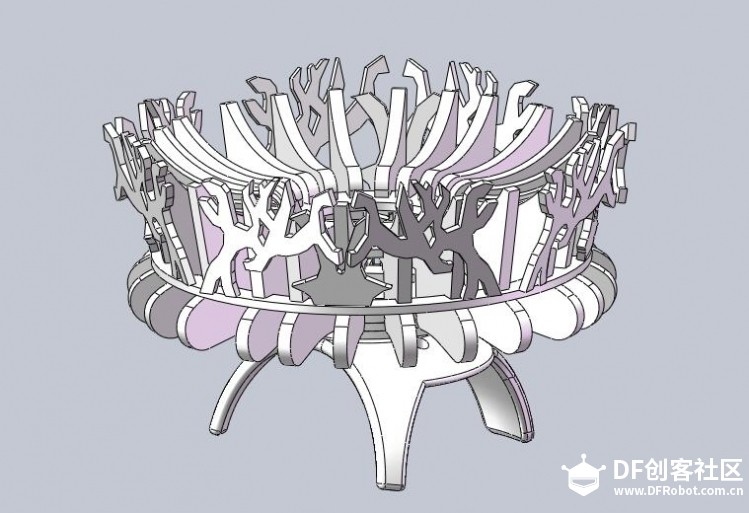

先来看一下设计图纸,如下图所示,外观结构只要根据设计图一步一步组装起来就好啦。

律动荆棘皇冠 Crown of Thorns

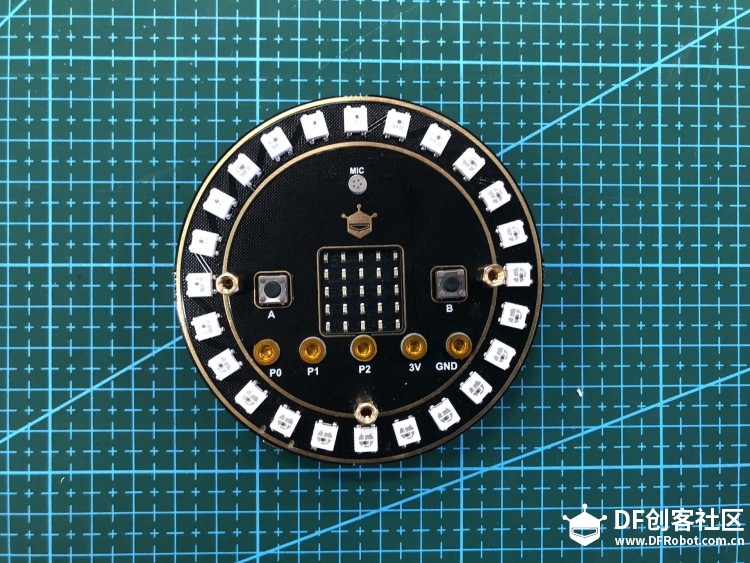

1、首先利用 micro:bit RGB 全彩LED灯环扩展板附赠的螺丝,将 micro:bit 和 micro:bit RGB 全彩LED 灯环扩展板固定在一起,并在前后固定上铜柱,如下图所示。下面称此组合为“核心板”。

律动荆棘皇冠 Crown of Thorns

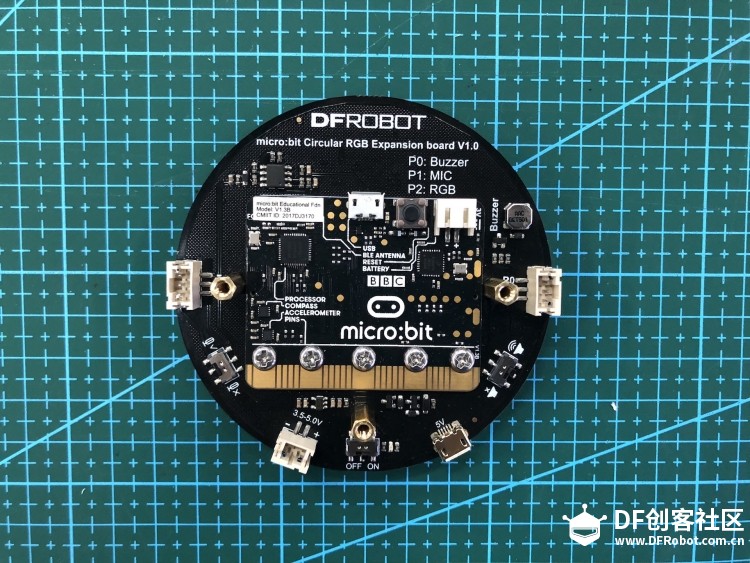

这是“核心板”反面的样子。

律动荆棘皇冠 Crown of Thorns

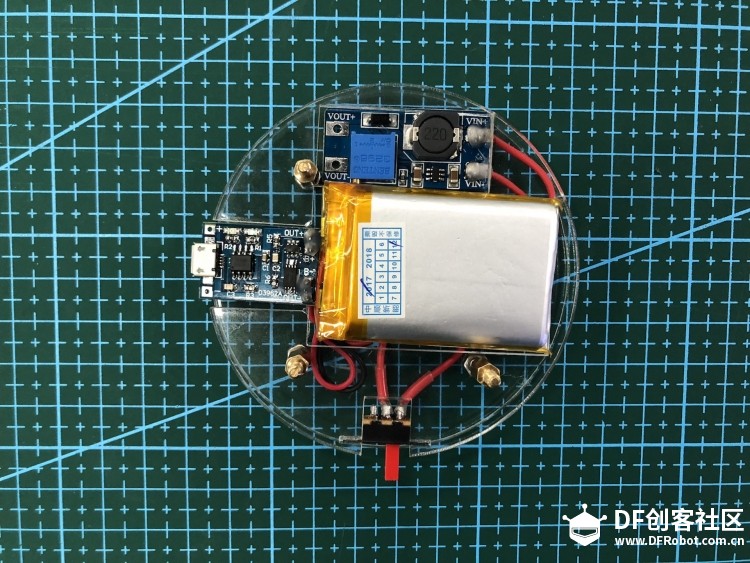

2、将锂电池、锂电池充电模块、升压模块、开关焊接在一起,并安装到底座的电路固定圆盘上,如下图所示。下面称此组合为“电源板”。

律动荆棘皇冠 Crown of Thorns

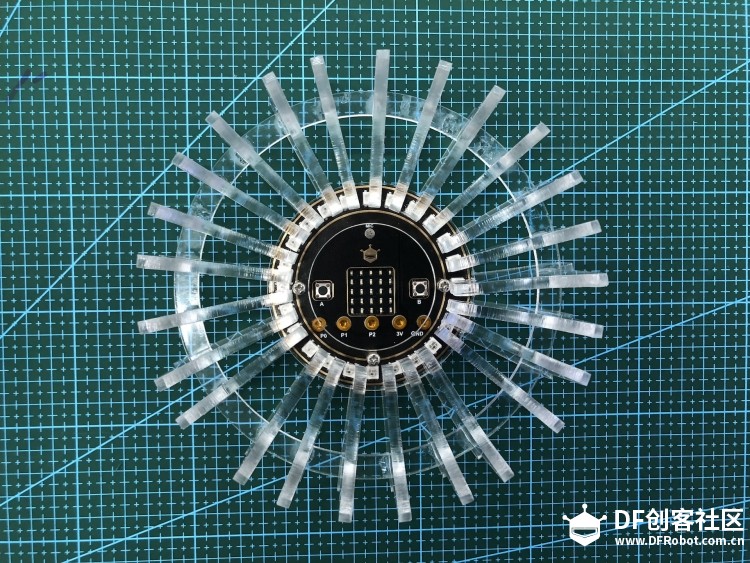

3、将“核心板”与拼装好的皇冠外壳固定到一起,如下图所示。

律动荆棘皇冠 Crown of Thorns

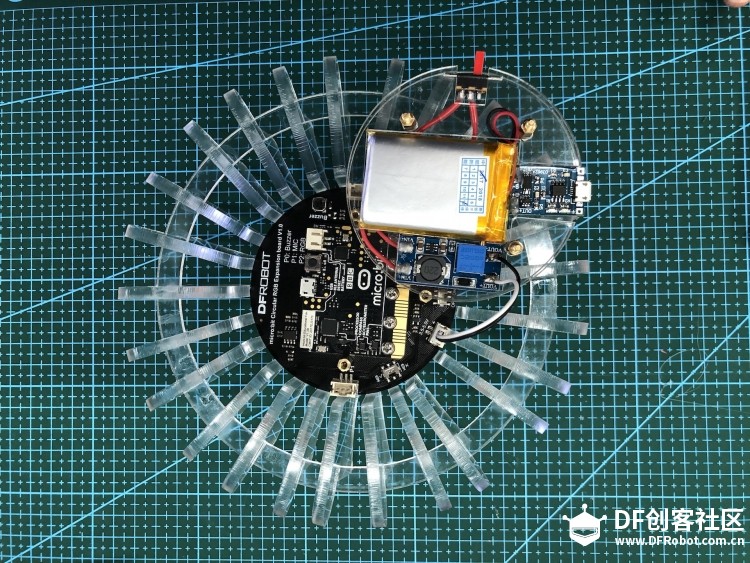

4、将“核心板”与“电源板”通过电源插口连接到一起,如下图所示。

律动荆棘皇冠 Crown of Thorns

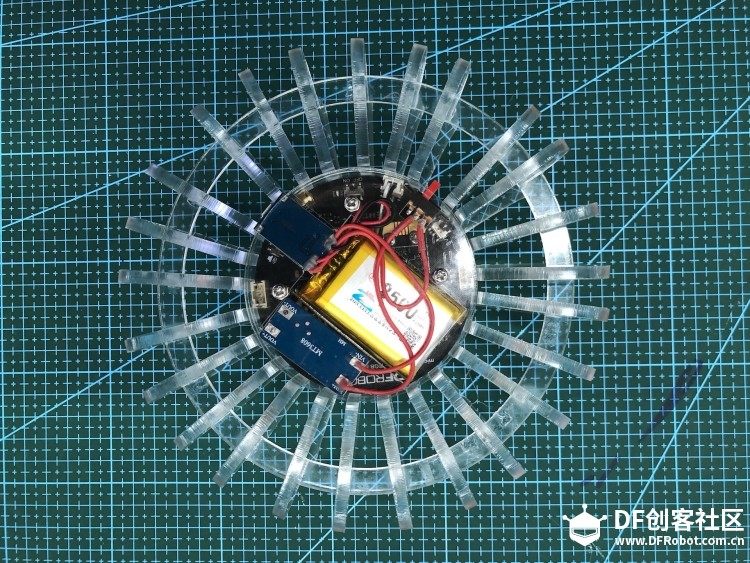

5、利用螺丝将“电源板”固定到皇冠上,如下图所示。

律动荆棘皇冠 Crown of Thorns



6、将宝石固定到皇冠前方,如下图所示。

律动荆棘皇冠 Crown of Thorns

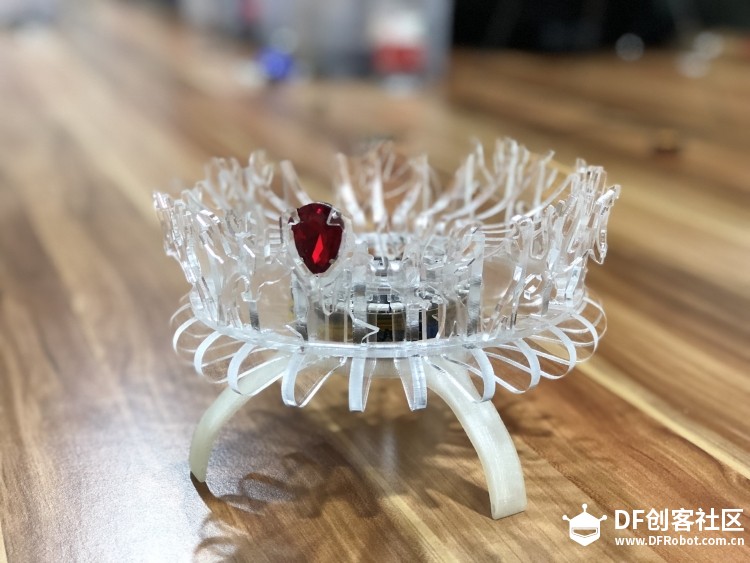

duang~~~ 律动荆棘皇冠就做好啦,是不是很简单?

咦!总感觉忘了点什么?音乐响起,怎么我的皇冠不像视频中那样可以随着音乐律动呢?想起来了,原来是忘记写程序了!别急,程序也很简单!

## 程序解析

本次程序采用 MakeCode 编写:https://makecode.microbit.org/
由于 micro:bit RGB 全彩 LED 灯环扩展板有一个声音传感器,所以程序的核心思路就是检测周围音乐声音的响度,根据响度不同,决定 LED 亮灯的数量,并且让亮起的 LED 显示彩虹色。为了增加音乐律动的效果,最后在彩虹色的基础之上,给灯环加了一个跑马灯效果。

所以,最终呈现的效果就是:音乐声决定亮灯数+亮灯显示彩虹色过度+彩虹跑马灯。

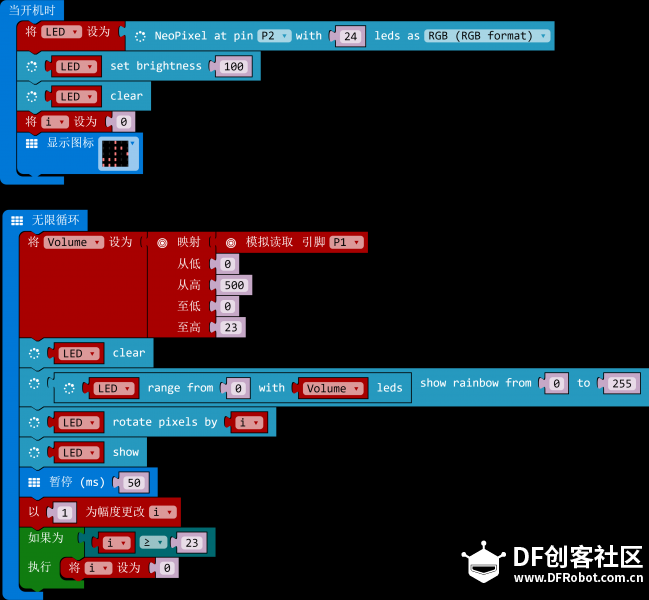

最终程序如下图:

律动荆棘皇冠 Crown of Thorns



## Special thanks

Designed by #嘉诚欧巴#
Written by 夜楼朕
Photo & Video by 蘑菇头叔叔
