【标题】micro:bit+OBLOQ=简易物联网环境监测仪

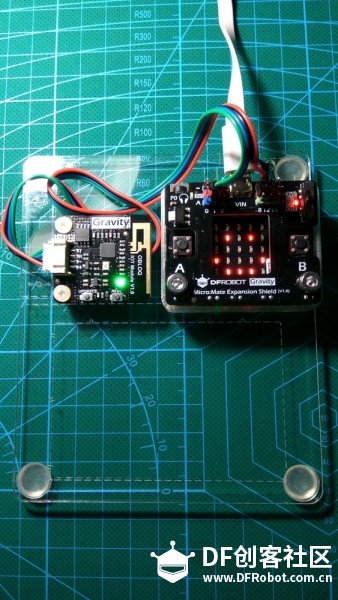

【介绍】基于挑战1：microbit + OBLOQ 实现物联网数据互通的要求， 发挥micro:bit自带的两个环境监测功能——温度、亮度检测，结合OBLOQ实现基本的物联网环境监测仪功能。同时利用原有的用于Arduino的亚克力底板、3D打印的micro:bit外壳，搭建简易的“micro:bit+OBLOQ物联网mini实验平台“，在提高项目的美观度的同时，也便于微课录制过程中的硬件呈现。
【准备事项】
硬件
micro:bit×1
DF micro:mate扩展板×1
DF OBLOQ物联网模块×1
材料
Aruidno UNO亚克力底板×1
3mm尼龙柱×2
3mm螺丝&螺母×2
3M底板脚垫×4
工具
3D打印机
3mm电钻
直尺
软件平台
Makecode
【制作过程】
一、搭建mini实验平台

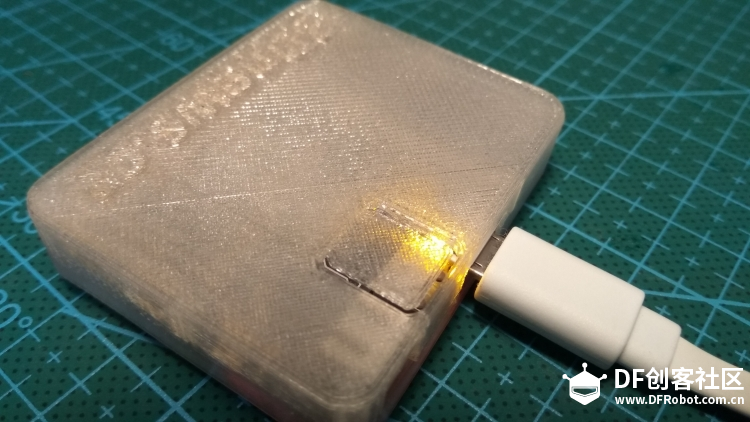

1.打印micro:bit外壳
本项目所用的micro:bit外壳早期在社区发帖过，见[项目]BBC micro:bit的新装——分享两款精致的3D打印外壳 。使用的是带磨砂顶盖的那款。
因为加装了micro:mate扩展板的缘故，磨砂顶盖无需打印
2.固定外壳和尼龙柱
第一个任务下发的硬件只有3个，包括micro:bit、micro:mate、OBLOQ，所以暂且只要固定以上配件。

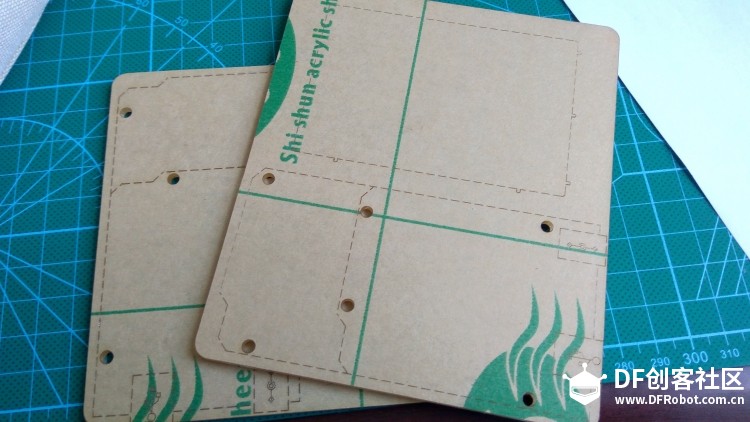

这是以前败的Arduino UNO的亚克力底板

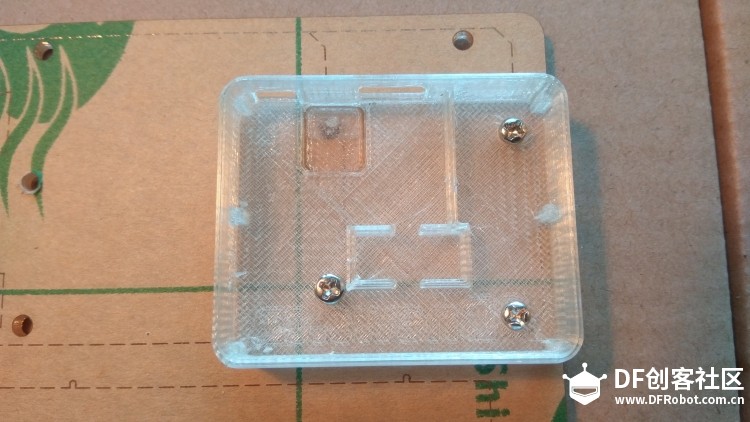

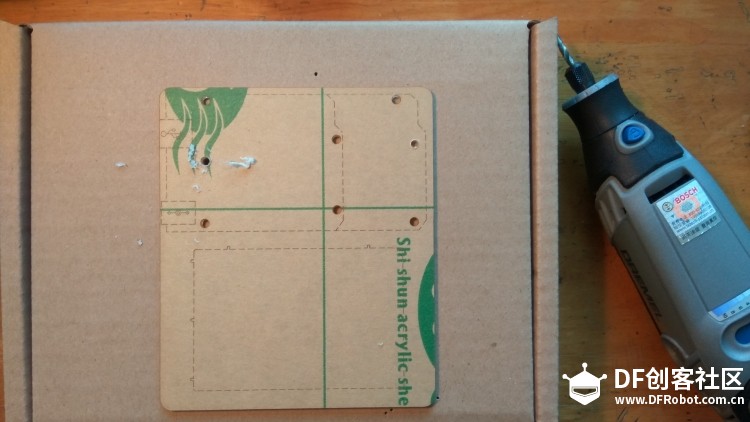

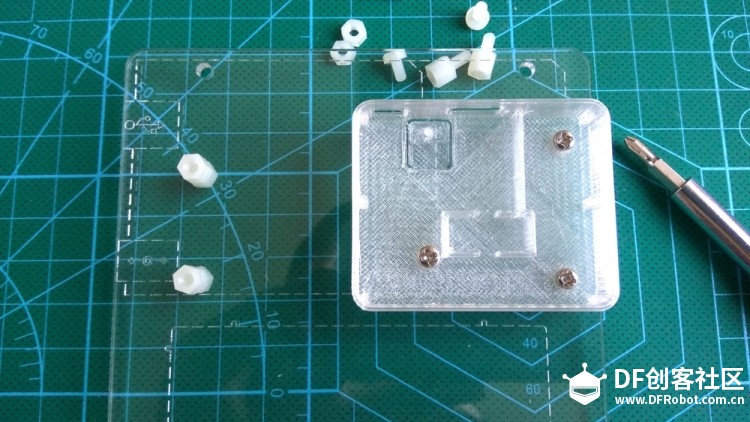

比划好位置后先钻孔固定micro:bit外壳
利用原有的UNO的孔位布局，只要钻一个孔即可
至于OBLOQ的孔距，因为当时模块没在身边，请教了赛事群的DF工程师，给出的数据是25mm

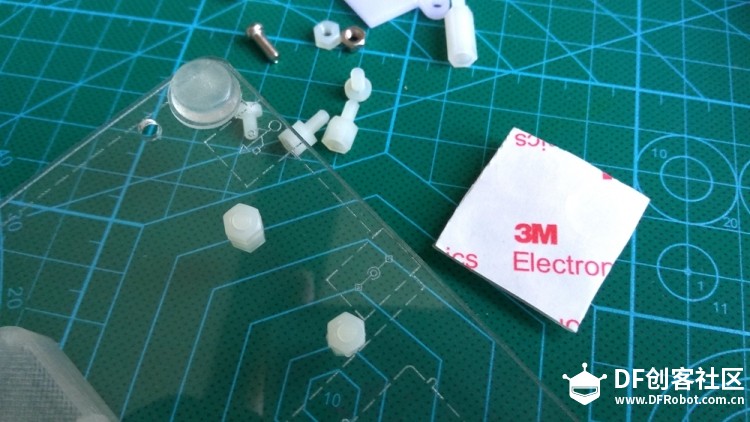

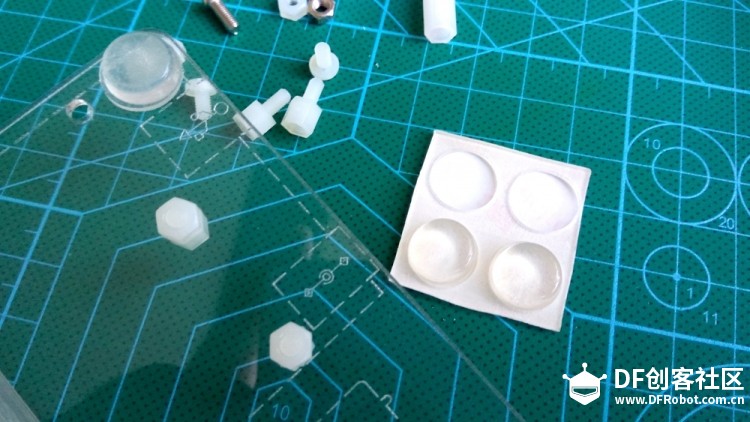

四个角装上3M的脚垫

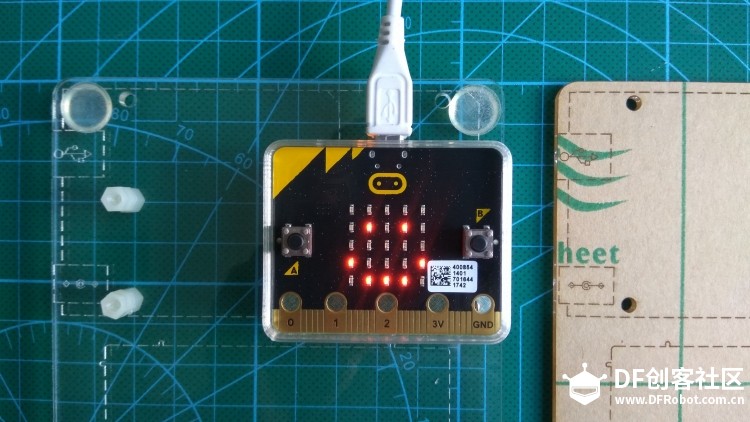

装上micro:bit，严丝合缝很完美

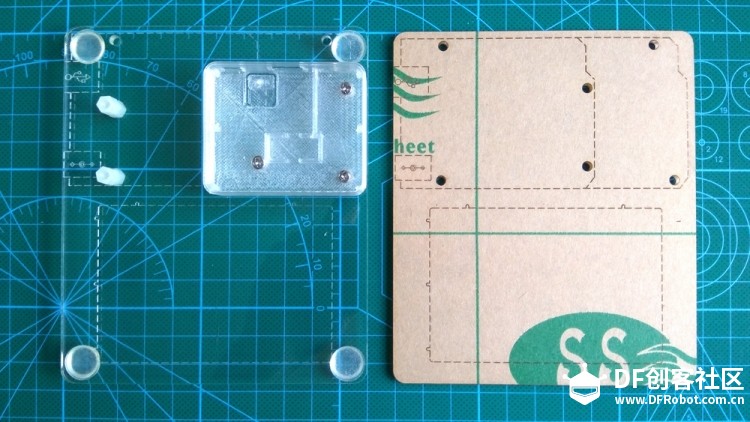

和原始孔位比较下，其实只钻了2孔
micro:bit放这个位置，USB口约处于底板外沿1.5cm以下，保护了USB插头，避免使用时意外“别断”接口。

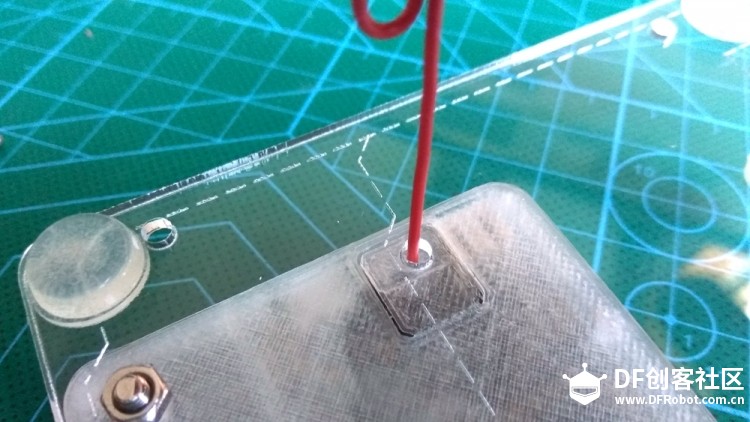

此外在利用旧孔位的固定同时，还保留了背面reset键的功能。合理布局在省事的同时，这种“恰到好处”也带了了制作过程中的愉悦感。
二、线路连接

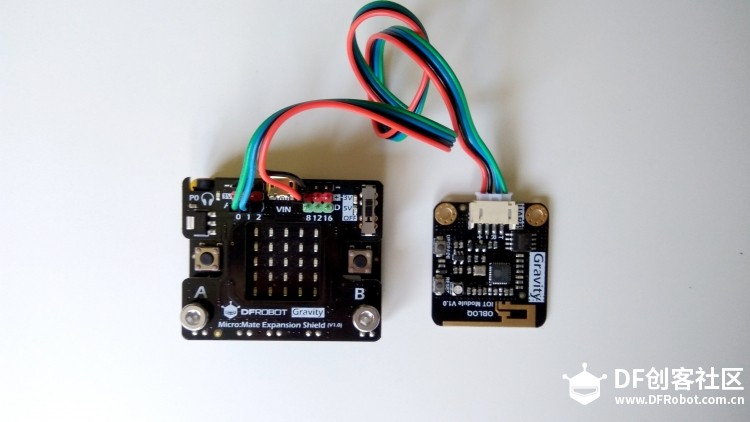

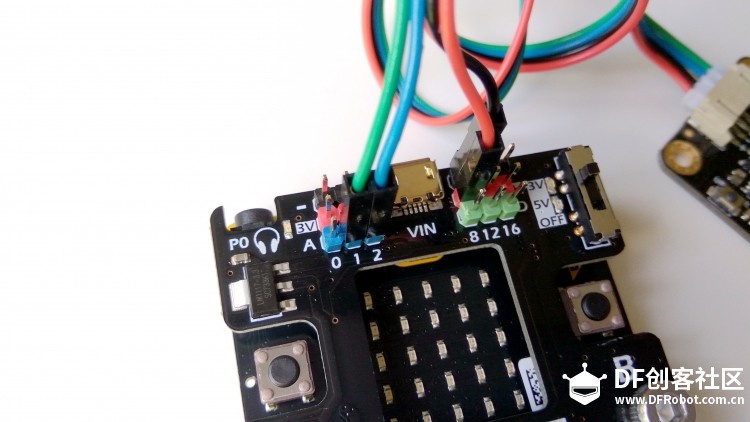

首先参照下图进行线路连接
拧几把螺丝的事情我就不再赘述了

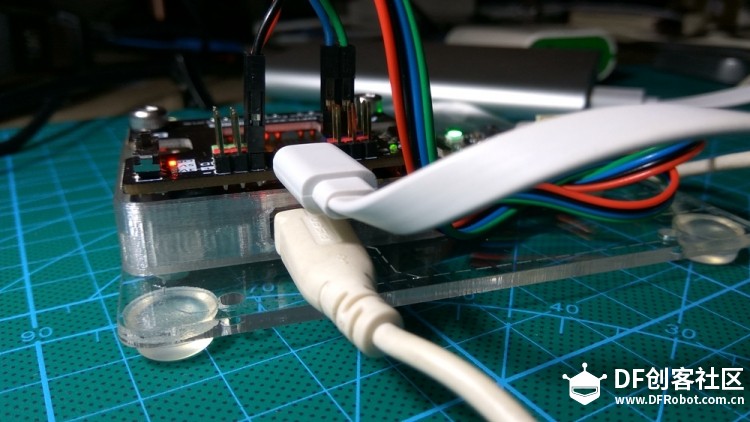

这样安装可以做到供电和数据传输两不误
三、配置物联网服务

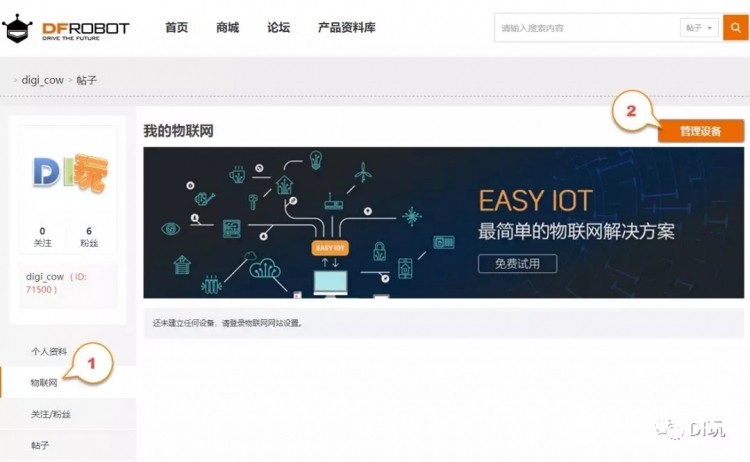

简介下DF IoT平台的使用。登陆注册有多个入口，除了直接访问IoT平台http://iot.dfrobot.com.cn，DF也将其像商城账号一样关联到了社区里。可在社区用户信息里依次点击菜单中的“物联网”-“管理设备”进入IoT平台。
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/4-1538362288.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
注册完毕点击下图页面中的“工作间”就可以进行配置了。

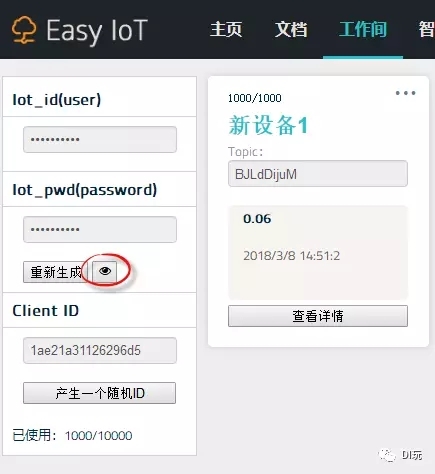

![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/3-1538362288.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪") 点击后台上的这个按钮明文显示ID和PWD备用
四、编写程序
1.在makecode中搜索和添加OBLOQ软件包

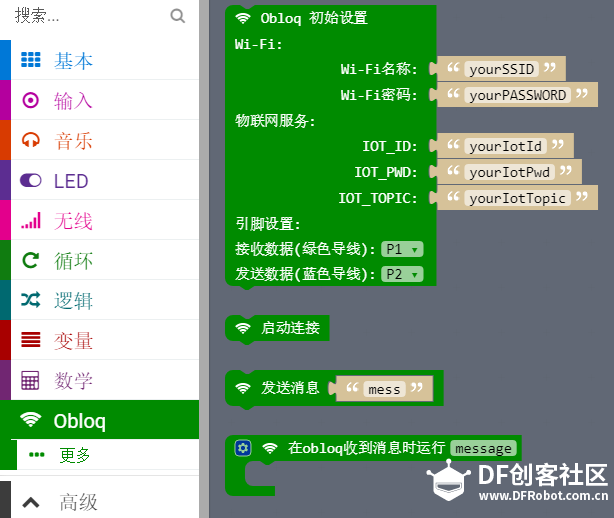

成功后会在指令区看到OBLOQ模块的相关指令

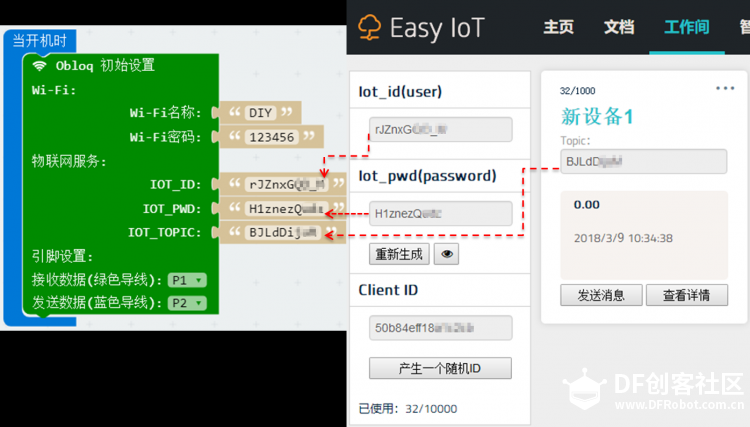

2.重点了解下程序中物联网部分配置

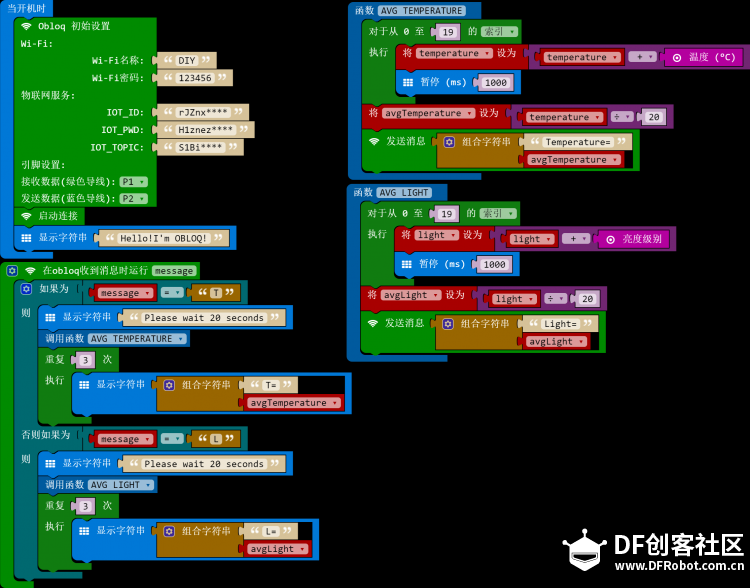

3.根据本次挑战主题，利用提供的硬件，实现主题要求的功能
4.测试及流程推演

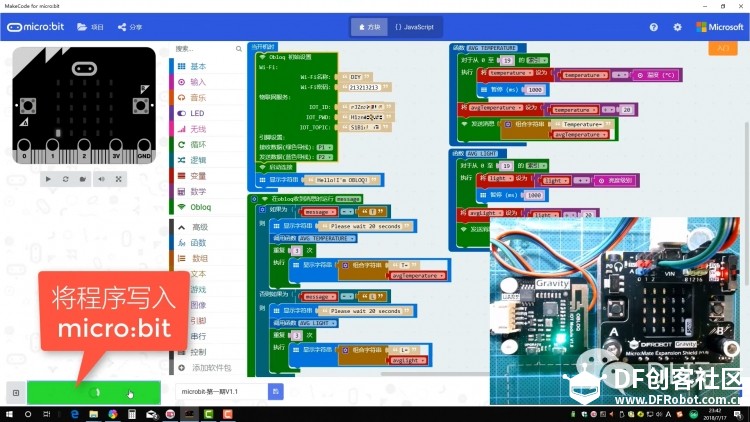

将程序写入micro:bit（注意写入数据不能将数据线连到micro:mate的供电口上，要接到micro:bit的USB口）

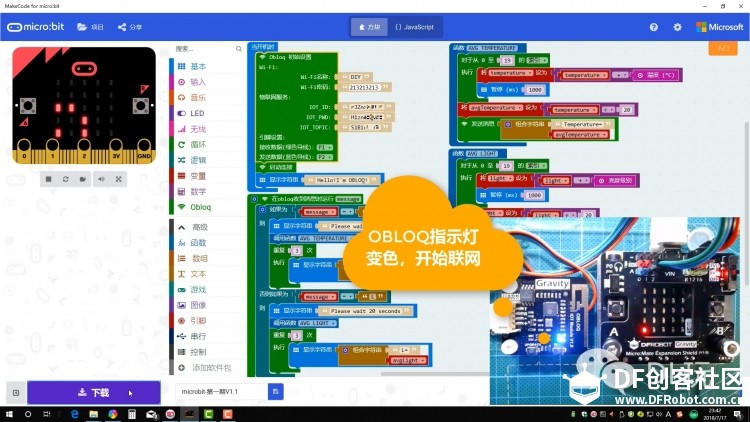

OBLOQ指示灯变化，说明开始联网初始化

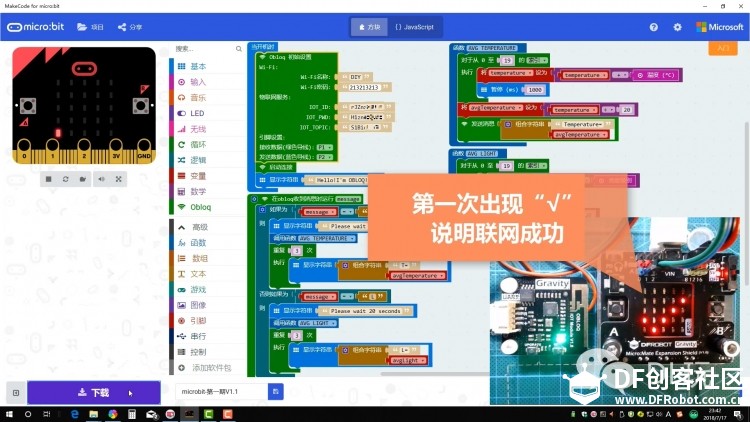

第一次出现“√”，说明联网成功

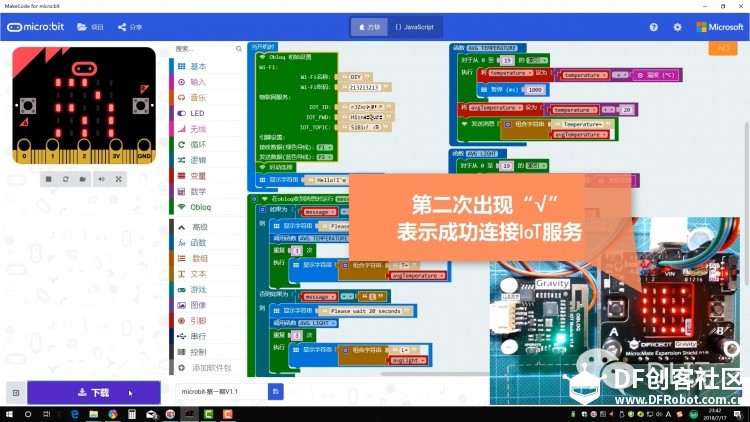

第二次出现“√”，表示已成功连接IoT服务
这里有个动图，记录了另一个IoT小项目的物联网模块初始化过程

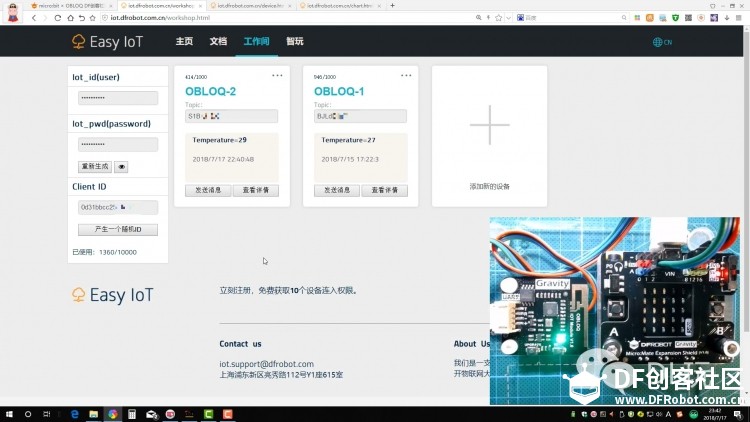

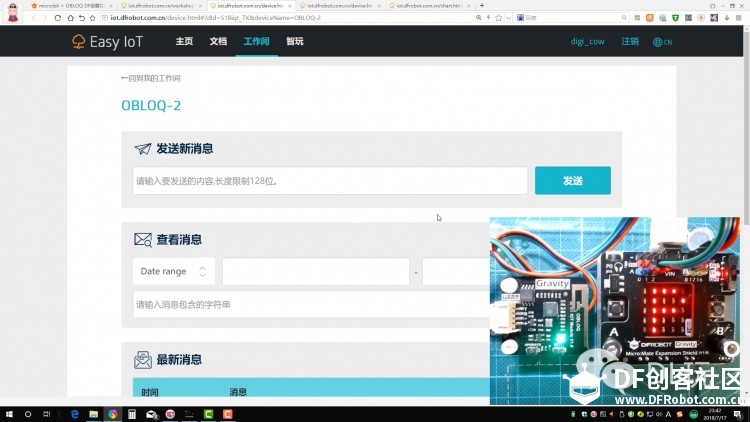

登录Easy IoT平台，进入工作间，找到对应的IoT设备，点击发送信息

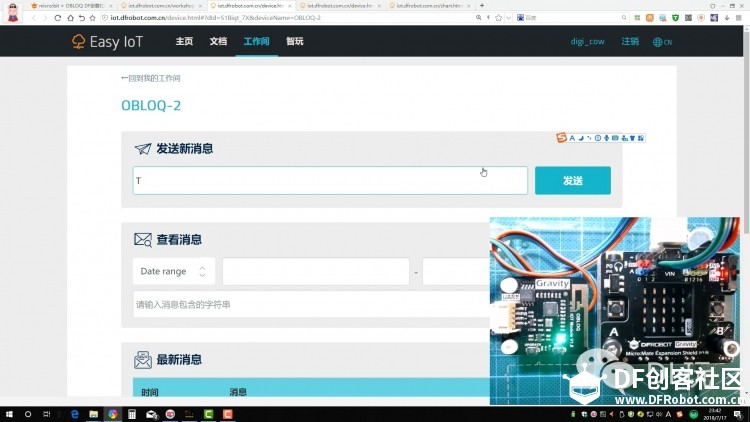

我们首先发送字符”T”
点阵滚屏提示“Please wait 20 seconds”

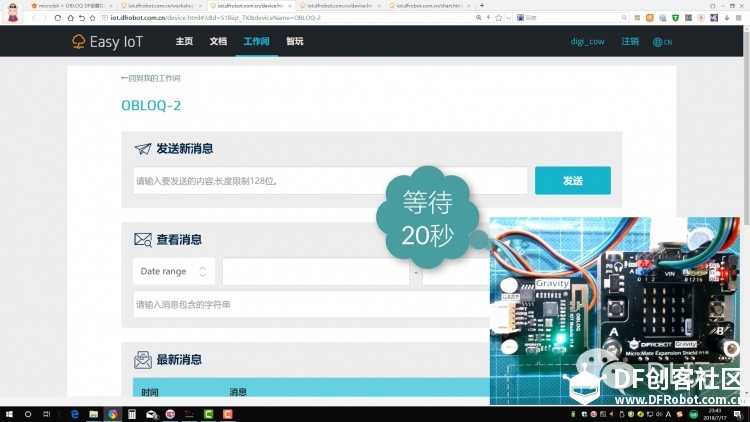

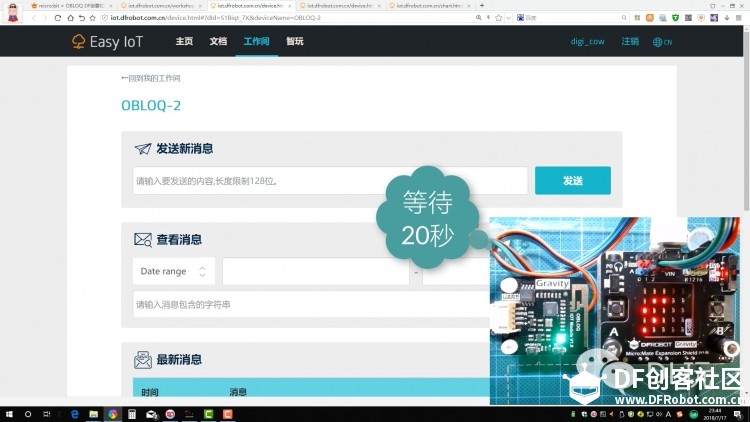

等待20秒，过程中micro:bit以1秒为间隔将检测到的温度值累加，并最终计算出平均值，发送到Easy IoT，同时滚屏显示检测结果。

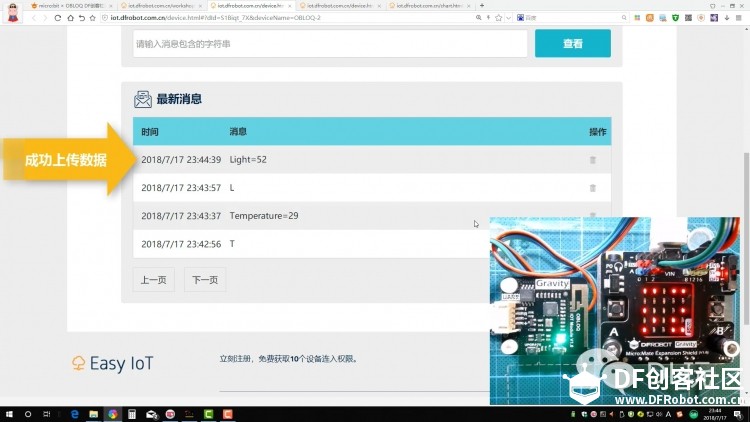

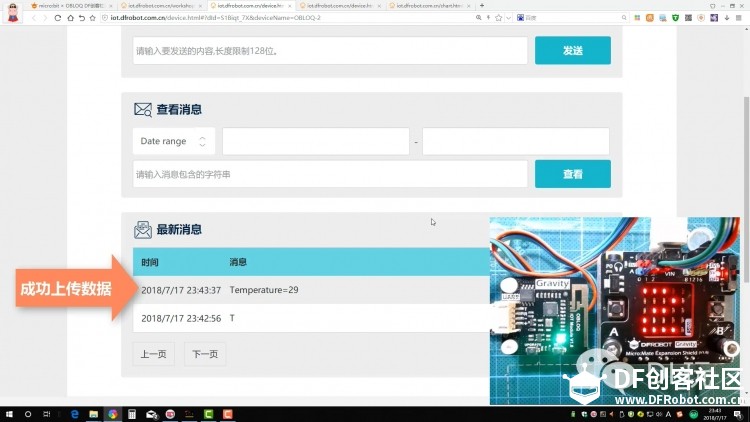

数据已成功上传到IoT平台

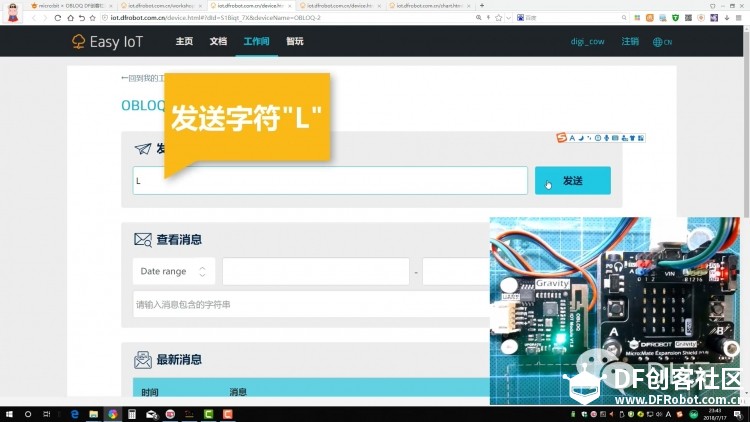

接下来我们测试发送字符“L”，命令micro:bit检测环境亮度并上传数据到IoT平台
视频教程 为了帮助大家循序渐进地沿着比赛的路径了解OBLOQ物联网模块的使用方法，录制了一个简单的微课，看过后会更加明晰。
【相关文件或资源】
外壳文件
micro:bit购买地址
OBLOQ物联网模块购买地址
micro:mate扩展板购买地址
|
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/9-1538362281.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/10-1538362282.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/2-1538362282.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362283.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/10-1538362283.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/0-1538362283.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362284.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/7-1538362284.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/5-1538362284.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/6-1538362285.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/6-15383622851.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/3-1538362286.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/10-1538362286.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/6-1538362287.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/6-15383622871.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/4-1538362287.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/5-1538362288.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362289.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362295.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/2-1538362295.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/3-1538362295.png "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/7-1538362296.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/8-1538362296.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/0-1538362297.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/5-1538362297.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/9-1538362297.gif "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/2-1538362298.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/5-1538362298.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/9-1538362298.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362298.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/5-1538362299.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362299.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/2-1538362299.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/4-1538362300.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
![[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪](https://www.kidscoding8.com/wp-content/uploads/2018/10/1-1538362300.jpeg "[micro:bit × OBLOQ挑战赛]micro:bit+OBLOQ=简易物联网环境监测仪")
