Micro:bit从来到这个世界上，就是个古灵精怪的小创客，千变万化，这次要和DFRobot OBLOQ-IOT模块合作，变身物联网浇花神器了。 器材准备：A: Micro:bit+OBLOQ-IoT模块物联网浇花（完整版）
C： Micro:bit物联网基础套装适用已有土壤湿度传感器和小舵机的伙伴

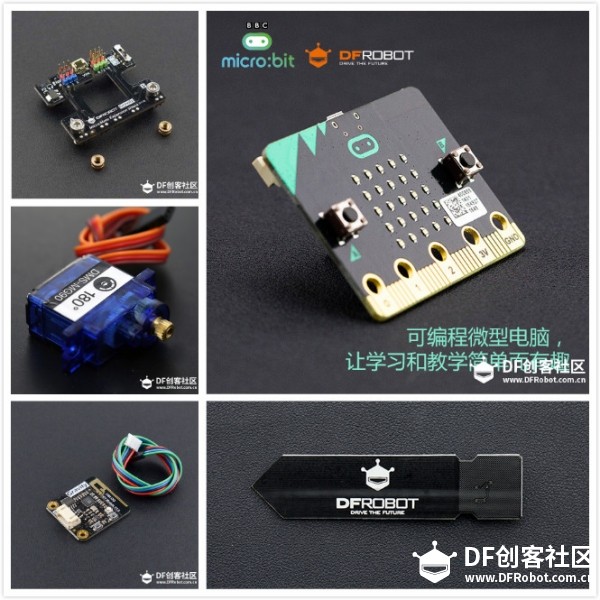

配件清单如下：
1、Gravity: UART OBLOQ – IoT物联网模块 亲子讨论：
对了，就是要学狄老师的奇思妙想。 看来，是时候让他读读夏青老师的文章了。
自动浇花略过（此处省略200字及若干张图，还可再写个帖子凑数 物联网浇花，走起。

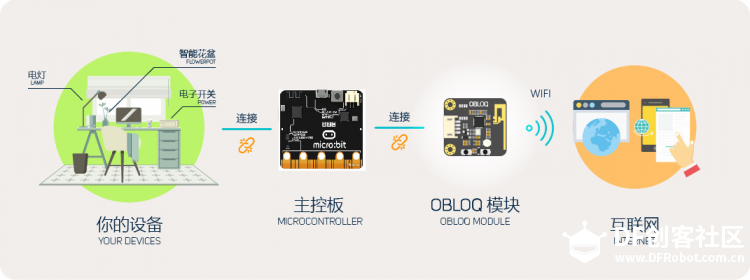

物联网是将嵌入式系统技术、移动技术、网页技术全都融合在一起的，其发展的灵魂是以用户体验为核心，特点是与硬件、网络、平台、服务等完全不同的产业领域的相关者直接合作或者融合。 目前国内外已有多个成熟物联网平台，但绝大部分物联网平台都是面向专业开发人员，操作复杂，上手困难。DF推出了OBLOQ物联网模块，搭配DFRobot自有的物联网平台，大大降低了物联网的使用门槛。无需复杂的基础知识，就能迅速搭建出一套物联网应用。 OBLOQ串口转WIFI物联网模块，用以接收和发送物联网信息。模块尺寸紧凑，价格低，接口简单，即插即用，适用于3.3V~5V的控制系统。Obloq模块配套DFRobot EASY-IoT物联网平台

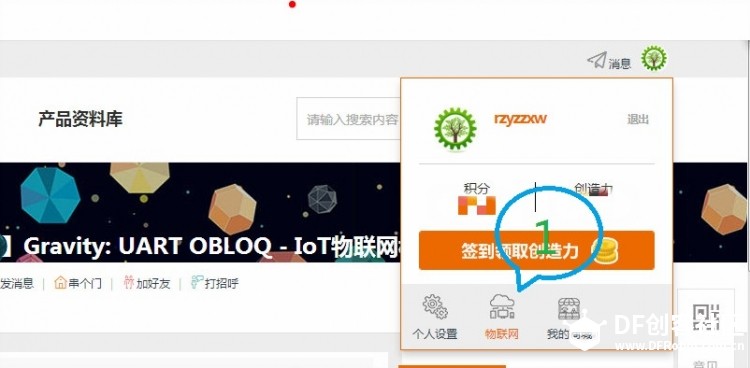

1、进入物联网

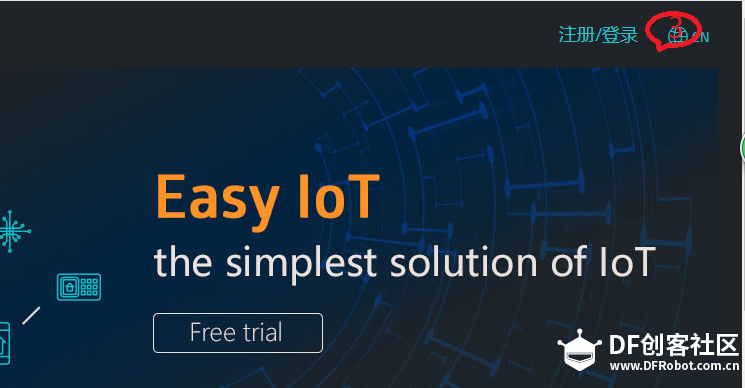

也可以直接进入 DF的物联网平台。Obloq模块配套DFRobot EASY-IoT物联网平台http://iot.dfrobot.com.cn/

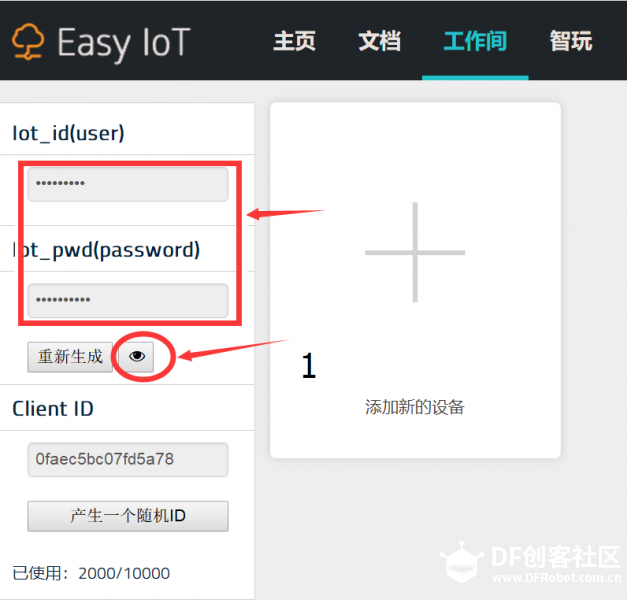

3.查看并记录Iot_id和Iot_pwd
在这里我们需要记住Iot_id和Iot_pwd的内容，点击“重新生成”后面的眼睛，就可以显示对应的字符数据。

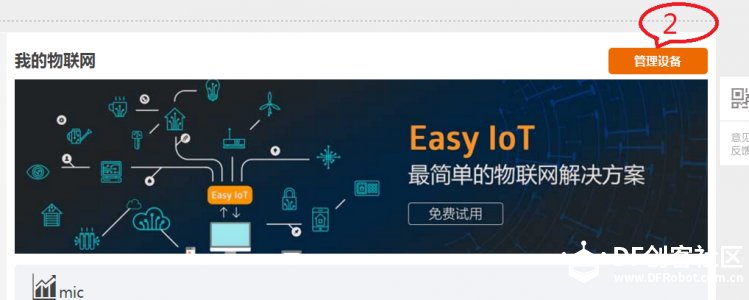

 4.添加设备记录Topic

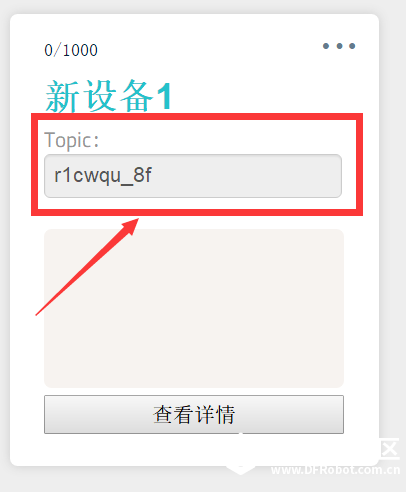

点击“添加新设备”按钮创建一个新设备，并记录下该设备的Topic。如下图所示。
 至此，物联网平台设置工作到此结束。（抄到这里。
 ）

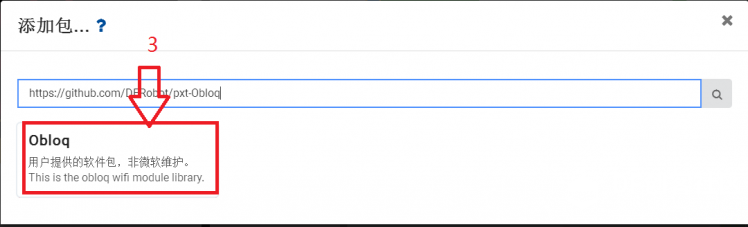

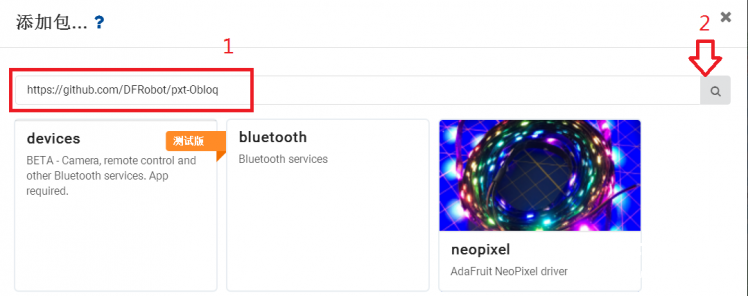

5、进入https://makecode.microbit.org/—高级—添加软件包—输入网址https://github.com/DFRobot/pxt-Obloq—添加OBLOQ软件包

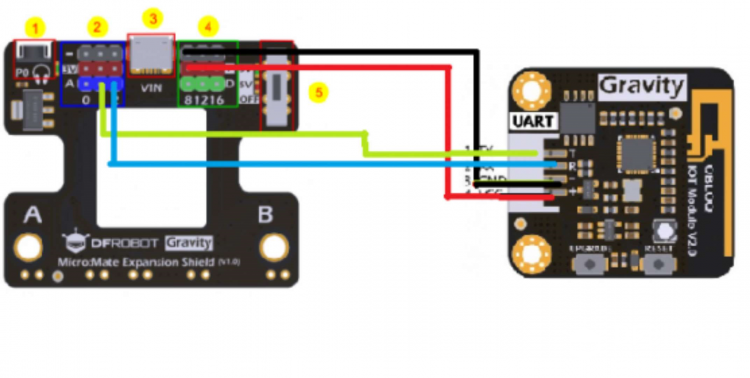

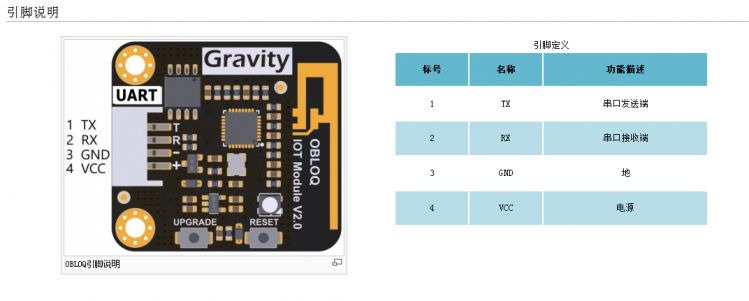

6、接线,将microbit的串口与Obloq连接（p2 tx连rx，p1 rx连tx）。
VCC接3.3和5V都行的。
用充电宝或者电源适配器供电到扩展板，我把舵机接p12，供电开关切换到5V。

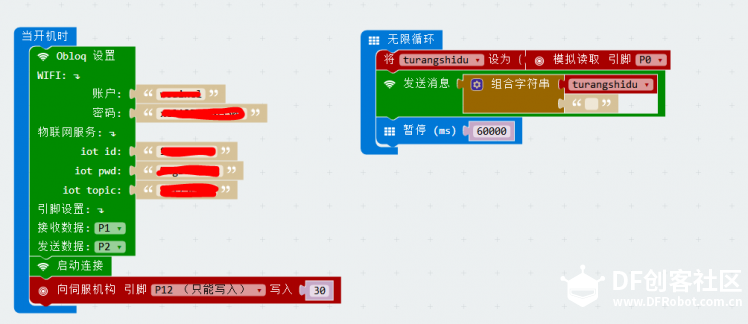

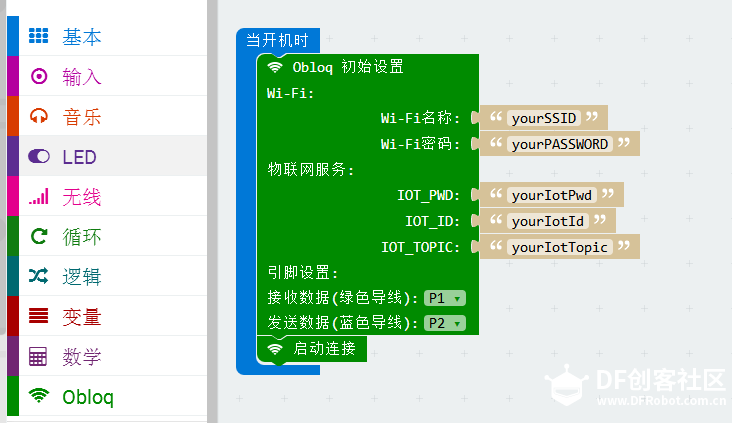

7、编程
开机时连接启动物联网，并将土壤湿度传感器的值上传物联网平台。（用于测试，时间设为一分钟，实用时可以延长。）

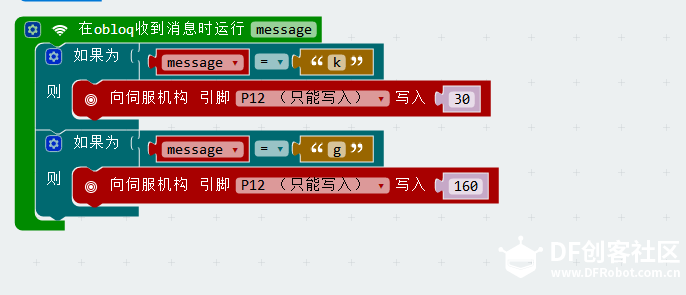

在平台上（可以电脑，也可用手机）发送指令，bit接收到指令后控制舵机角度。
8、测试

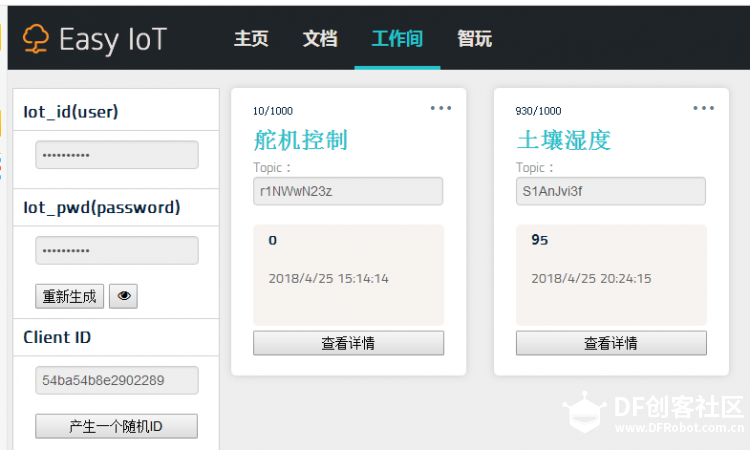

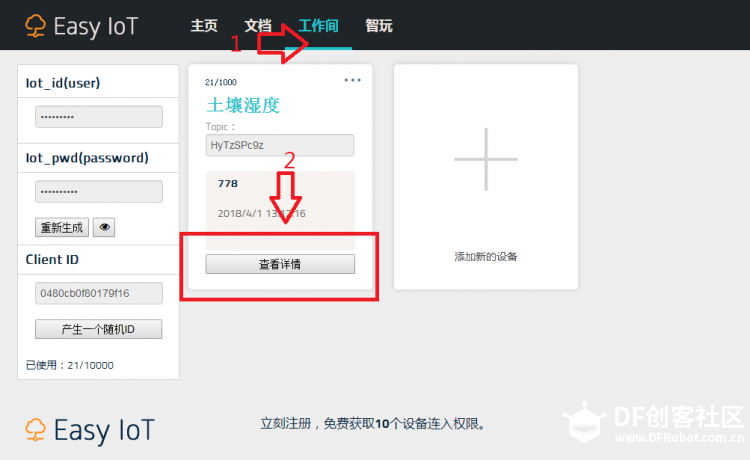

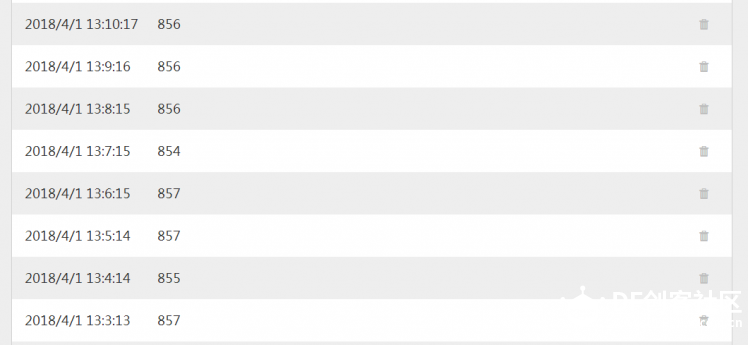

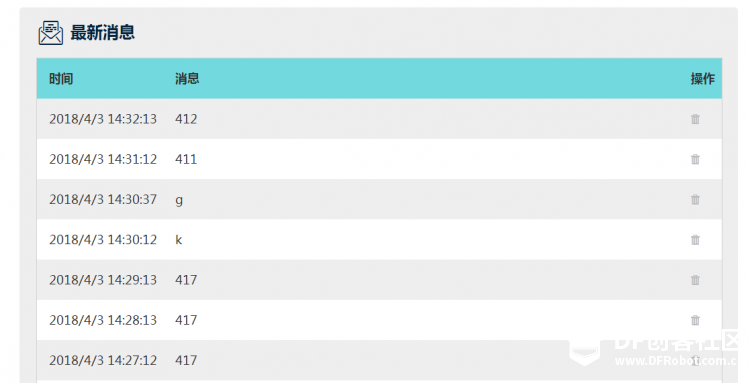

查看平台数据，用pc或手机登录物联网平台DFRobot EASY-IoT物联网平台 http://iot.dfrobot.com.cn/，进入个人工作间。
查看详情。

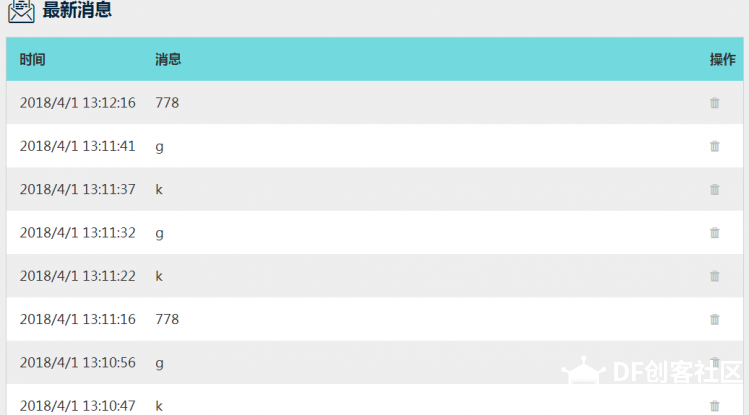

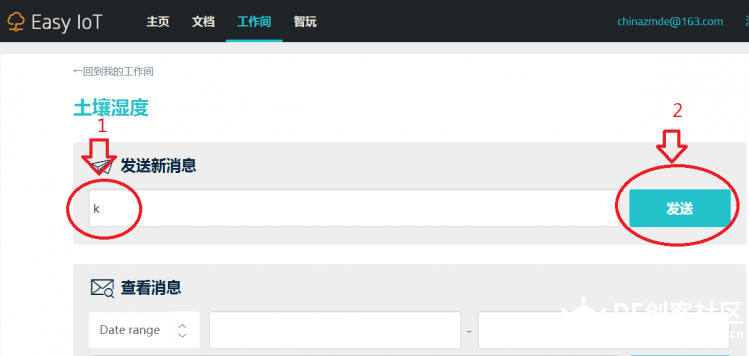

平台向浇花系统发送指令
bit接收到指令k后控制舵机运动角度，开始浇花。
bit接收到指令g后控制舵机运动角度，开始浇花。
（以上测试是没有浇花的测试）
特别提醒：现在IOT功能DF做了点小限制，从服务器接收数据时没有时间间隔的，但是发送数据的话，最快5秒钟发送一条。
所以不要发送太快哦，太快就会接收不到并且有假死的症状了。这时就只能断电后重新给扩展板供电再次接入wifi了。

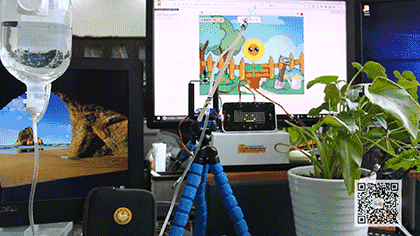

9、测试视频。
具体制作过程可以参考狄老师教程。
这里不再啰嗦了呢。

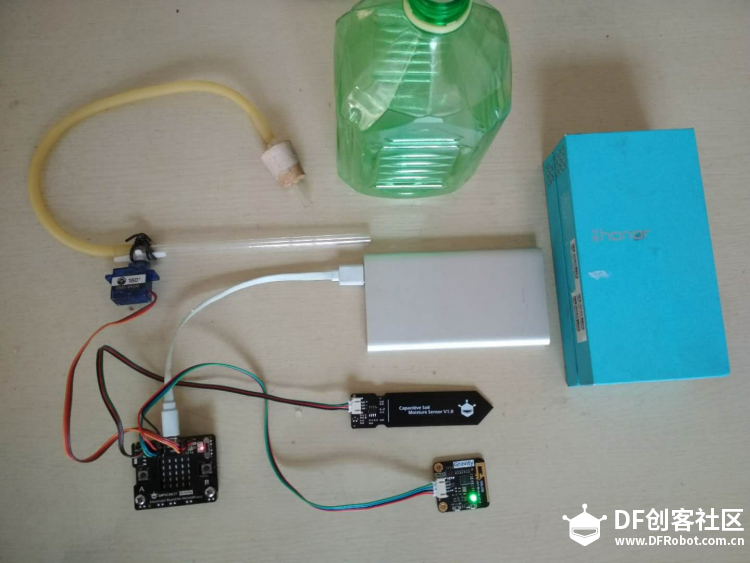

我用了从实验室拿的胶塞和玻璃管来做了，比狄老师的成本高了许多。
玻璃管太重，后来换成了台萌的吸管了。

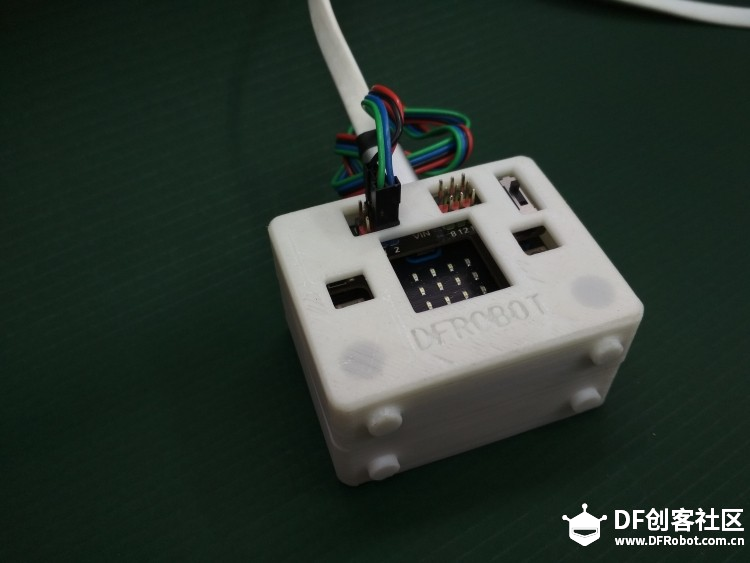

装盒子里，我可不想bit让水浇了。
土壤湿度传感器也保护下。

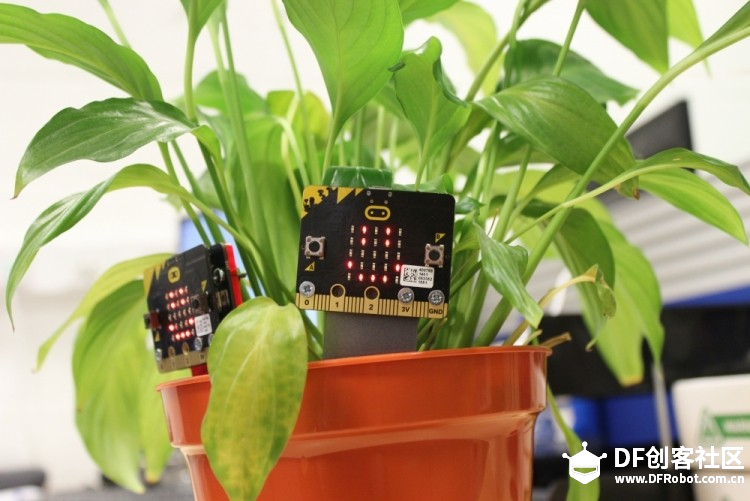

这盆吊兰本来不旱，不过浇一会，数据还是有了变化。
变小了。
对比干燥时的数据700+（前几天测过），变小了很多。

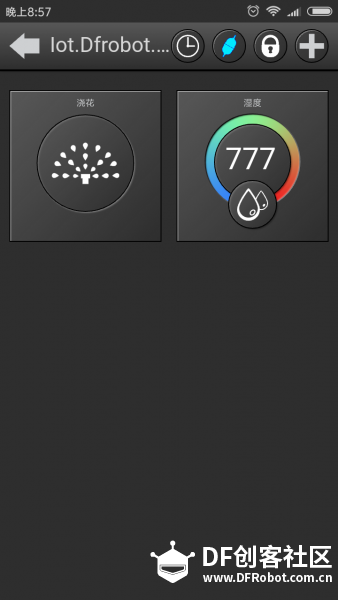

用手机控制下试试，也很棒哦。
这样在外出时，就可以随时查看花宝宝是否缺水。
如果缺水了，就发个命令过去吧。
妈妈再也不怕花宝宝口渴了。

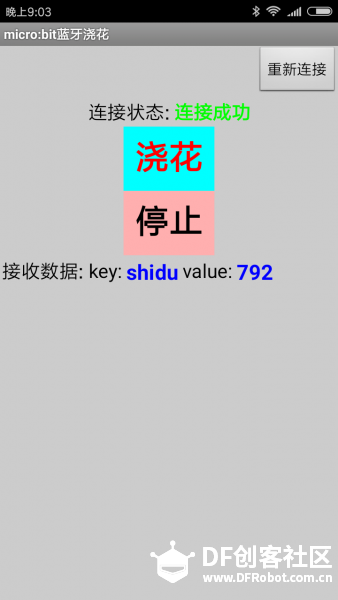

在后面有一个教程，写和是用手机APP来控制micro:bit物联网硬件—用App控制Micro:bit物联网小风扇。
您可以把这个浇花改成用手机APP控制。是不是可以更厉害啊。
我们的QQ群号码：484477101（中小学microbit课堂教学群）
下面程序是进行的是BXY+Obloq-IoT物联网双向数据传输测试。 App设置参考教程： [Python] 纯文本查看 复制代码
from microbit import *
import Obloq
pin12.set_analog_period(20)
SERVER= "iot.dfrobot.com.cn"
PORT= "1883"
SSID= "woaixcl"
PASSWORD = "xcl13703403503"
IOT_ID = "H1-YrdHhvf"
IOT_PWD = "SyMYSdB3wz"
IOT_TOPIC1 = "SkneZ4pRM"
IOT_TOPIC2 = "r1NWwN23z"
uart.init(baudrate=9600, bits=8, parity=None, stop=1, tx=pin2, rx=pin1)
def ConnectWifi():
while Obloq.connectWifi(SSID,PASSWORD,10000) != True:
display.show(".")
display.scroll(Obloq.ifconfig()) #设置MQTT的回调函数
def event(e,param):
if e == "MqttConneted":#MQTT连接成功
display.scroll("OK")
if e == IOT_TOPIC2:#收到了订阅的topic2的信息
display.scroll(param)#显示订阅topic2信息
if param == "1":
pin12.write_analog((0.5 + 180/90)*1023/20)
if param == "0":
pin12.write_analog((0.5 + 90/90)*1023/20)
if e == "SubOk":#订阅成功
display.scroll("OK")
ConnectWifi()
#初始化MQTT的配置
Obloq.mqttSet(event,SERVER,PORT)
#连接MQTT
Obloq.connectMqtt(IOT_ID,IOT_PWD)
Obloq.subTopic(IOT_TOPIC2)#订阅Topoic2
while True:
val = pin0.read_analog()
sleep(10000)
#向服务器的IOT_TOPIC1发送
Obloq.pubLish(IOT_TOPIC1,str(val))

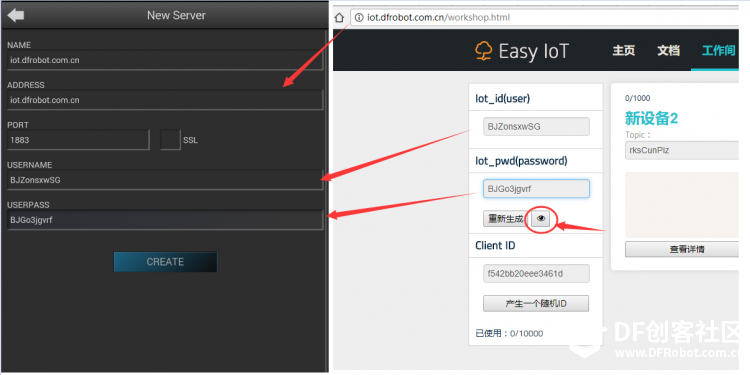

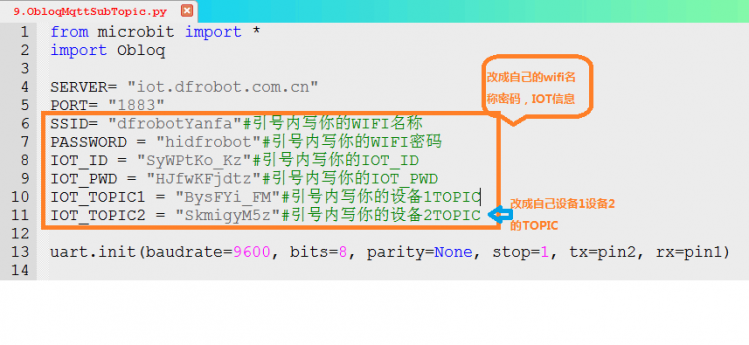

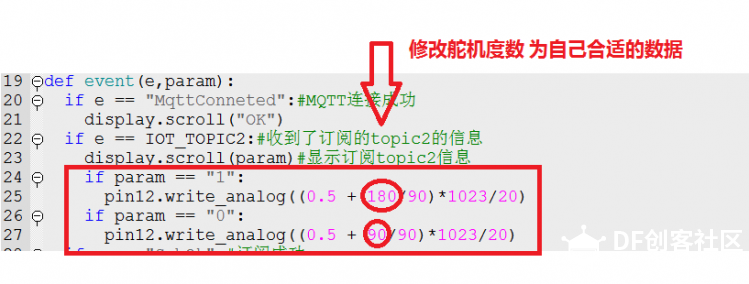

注意1、改成自己的信息。

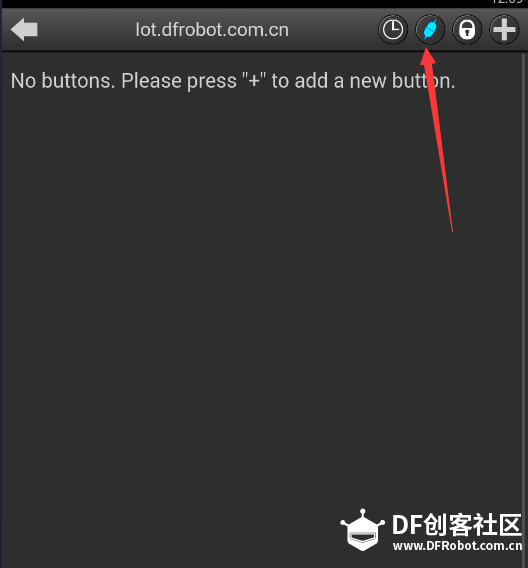

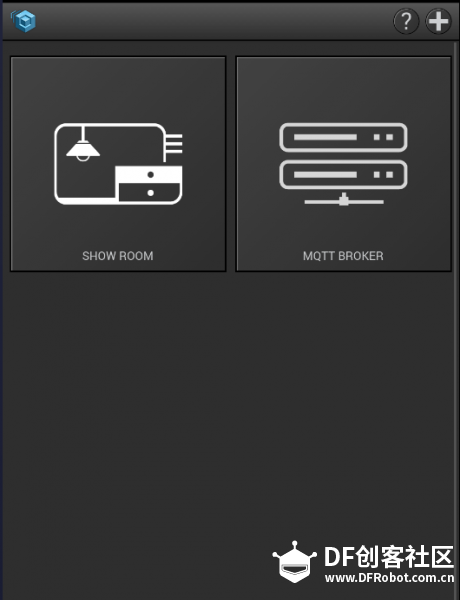

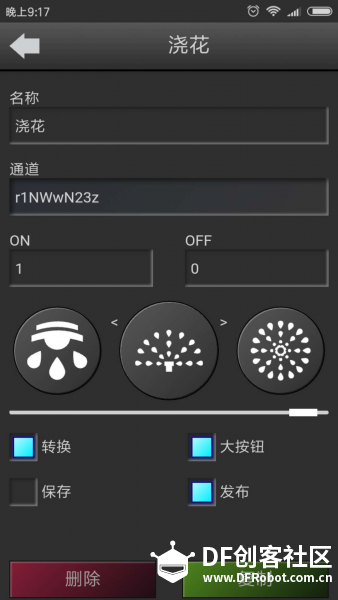

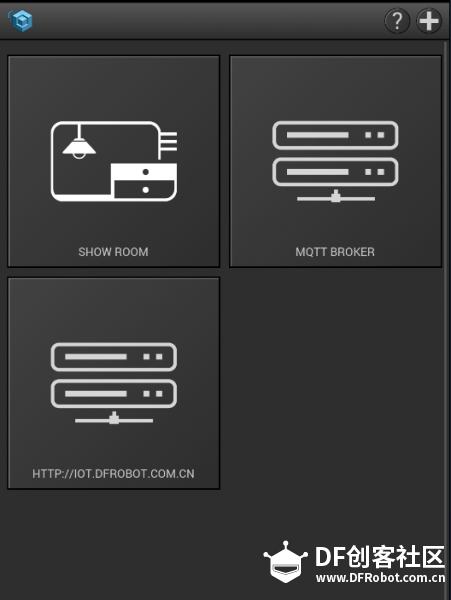

2、Mqtt Buddy APP （安卓端点击下载）

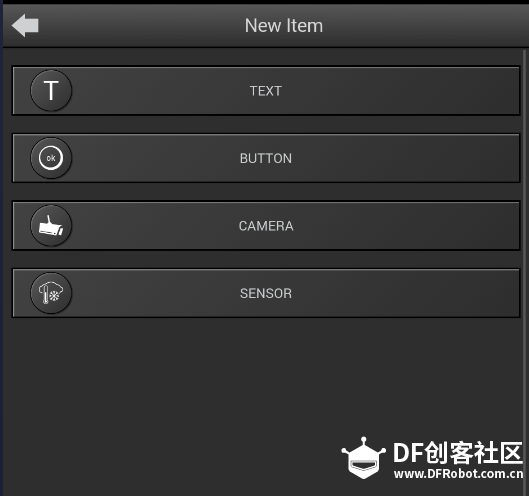

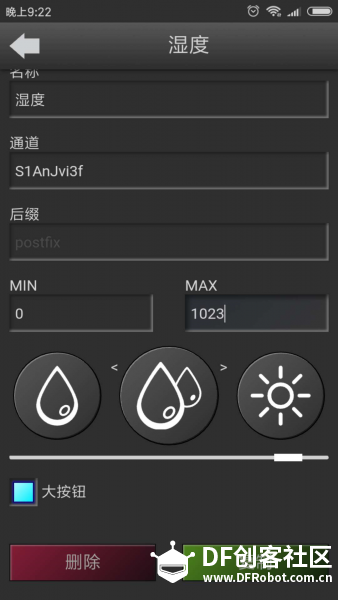

3.6再添加一个传感器按钮。
[Python] 纯文本查看 复制代码
from microbit import *
import Obloq
import Servo
sv=Servo(pin12)
SERVER= "iot.dfrobot.com.cn"
PORT= "1883"
SSID= "woaixcl"
PASSWORD = "xcl13703403503"
IOT_ID = "H1-YrdHhvf"
IOT_PWD = "SyMYSdB3wz"
IOT_TOPIC1 = "SkneZ4pRM"
IOT_TOPIC2 = "r1NWwN23z"
uart.init(baudrate=9600, bits=8, parity=None, stop=1, tx=pin2, rx=pin1)
def ConnectWifi():
while Obloq.connectWifi(SSID,PASSWORD,10000) != True:
display.show(".")
display.scroll(Obloq.ifconfig()) #设置MQTT的回调函数
def event(e,param):
if e == "MqttConneted":#MQTT连接成功
display.scroll("OK")
if e == IOT_TOPIC2:#收到了订阅的topic2的信息
display.scroll(param)#显示订阅topic2信息
if param == "1":
sv.angle(170)
if param == "0":
sv.angle(90)
if e == "SubOk":#订阅成功
display.scroll("OK")
ConnectWifi()
#初始化MQTT的配置
Obloq.mqttSet(event,SERVER,PORT)
#连接MQTT
Obloq.connectMqtt(IOT_ID,IOT_PWD)
Obloq.subTopic(IOT_TOPIC2)#订阅Topoic2
while True:
val = pin0.read_analog()
sleep(10000)
#向服务器的IOT_TOPIC1发送
Obloq.pubLish(IOT_TOPIC1,str(val))
哈哈，确认过眼神！这是我想要的物联网浇花！
哈哈，要不要也来个玩玩。
精简版购买链接：Micro:bit+OBLOQ-IoT模块物联网浇花（精简版） 哇，让我们一起轻松玩转物联网吧。

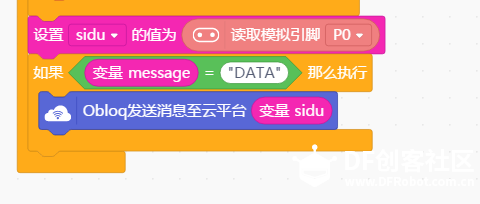

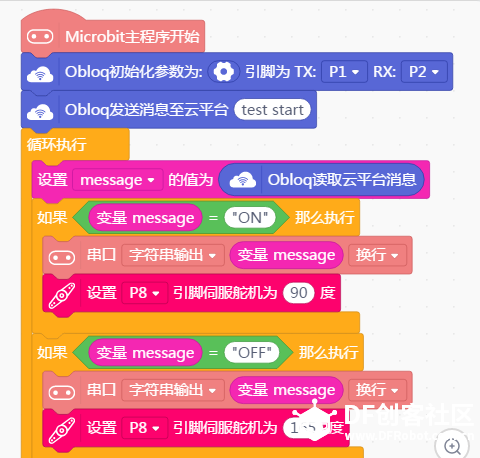

6月20日更新：Mind+也能玩物联网浇花。
2018,7,22,更新 1、前面的数据处理方式还有需要优化的地方，DF现在第个设备只给了1000条数据量，不节约使用，很快就会用完的。
|
）。
1、物联网平台设置：
6月21日更新：
