这是我第一次写教程，不当之处请大家多多包涵。
准备器材：
micro:bit 2
robot:bit 1
TT电机 2

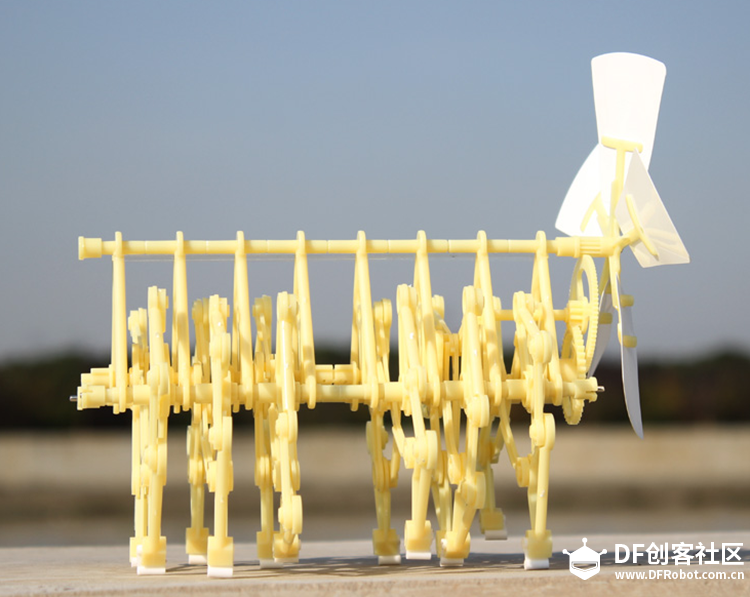

风力仿生兽 1
3D打印支架 1
TT电机转接件 2
电池盒 1

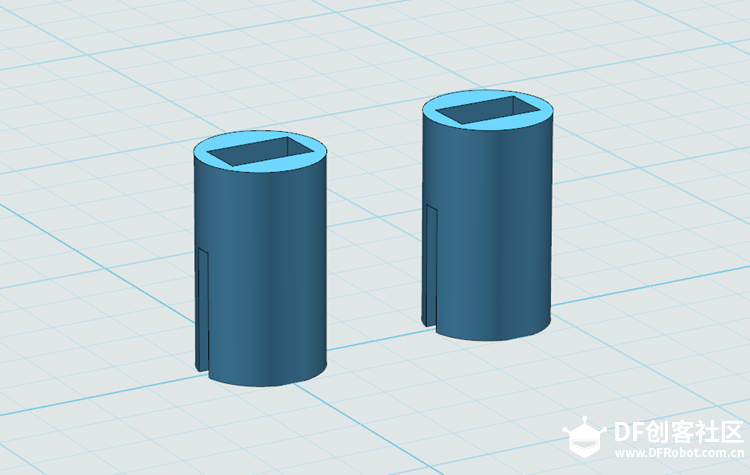

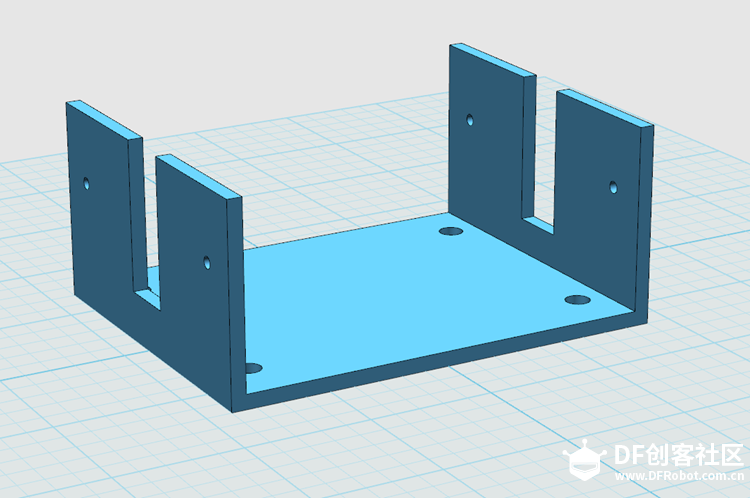

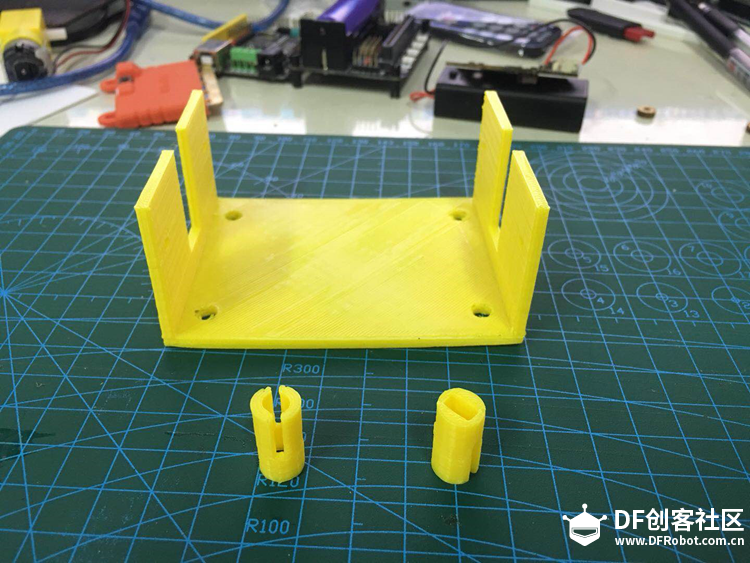

1、设计打印支架和TT电机转接件。
由于本人的3d打印机不是很好，模型打印精度不高，所以有些地方打印出来后可能紧密度不高。
|

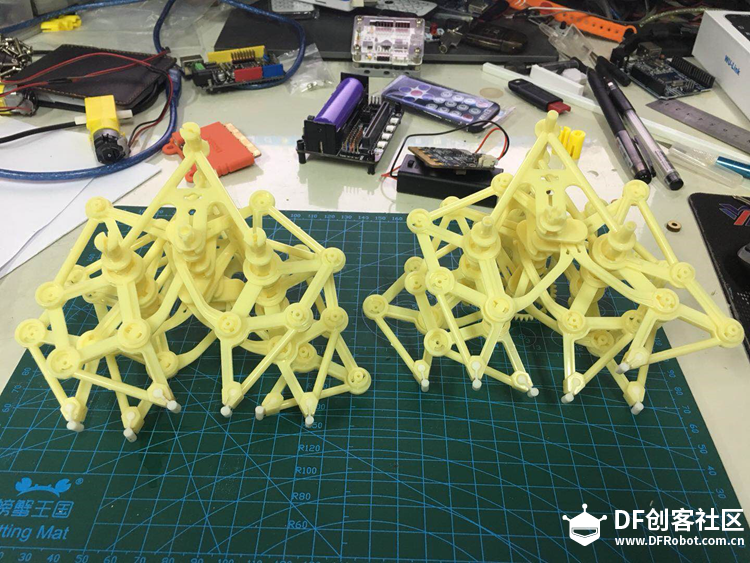

2、脚部组装。

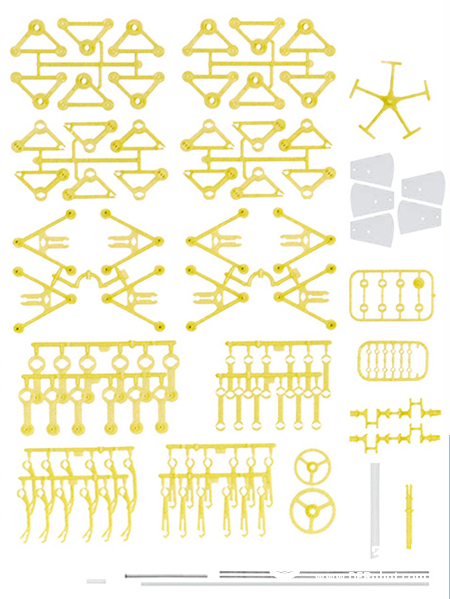

由于设计能力有限，脚部零件是在淘宝上购买的，在淘宝上搜“仿生兽”即可，按上面的说明书组装好，分成左右两部分。

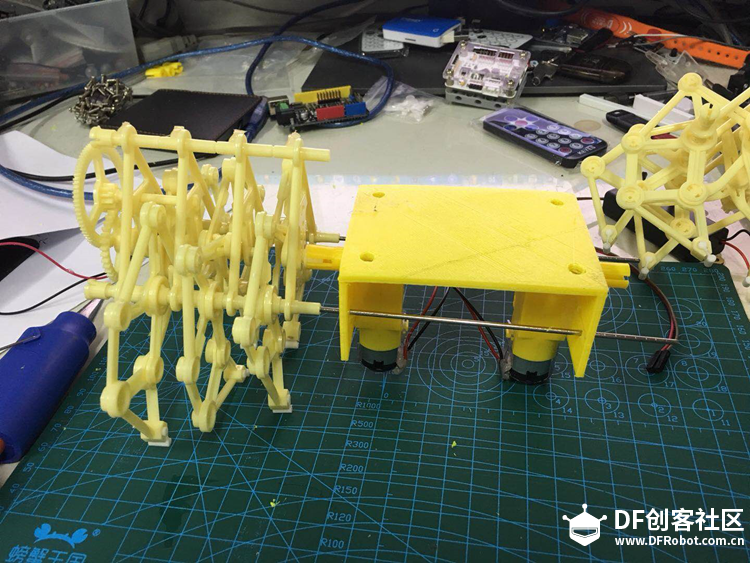

3、组装

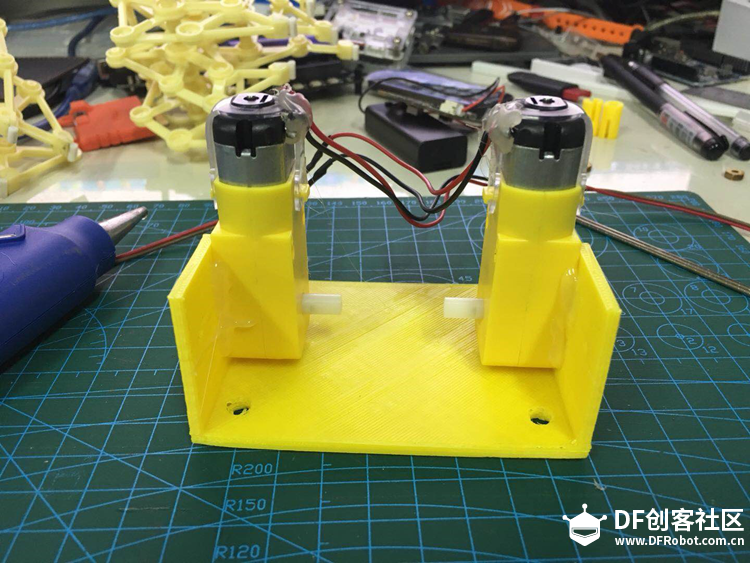

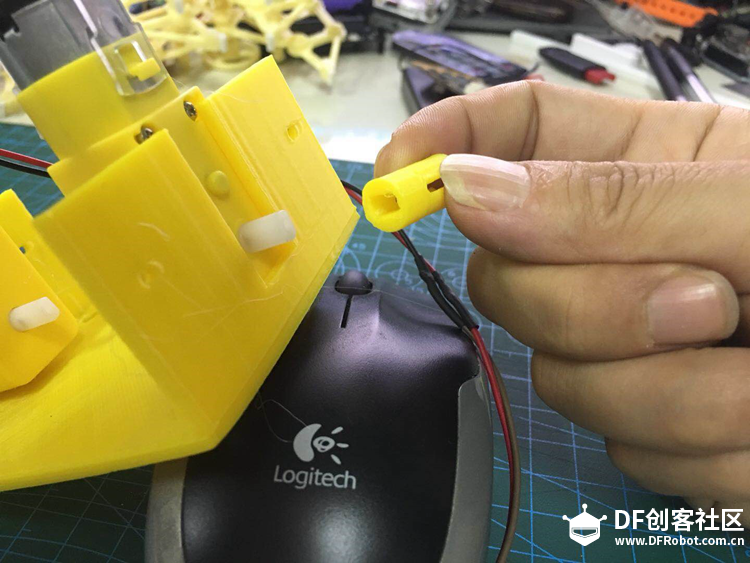

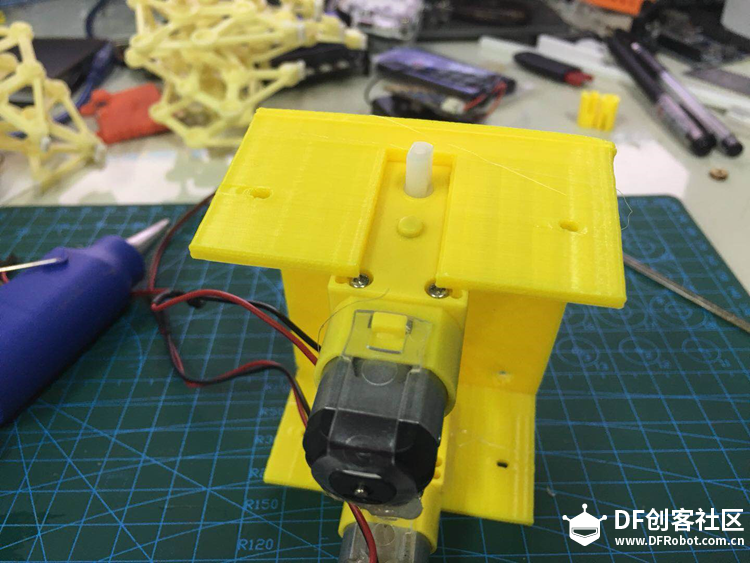

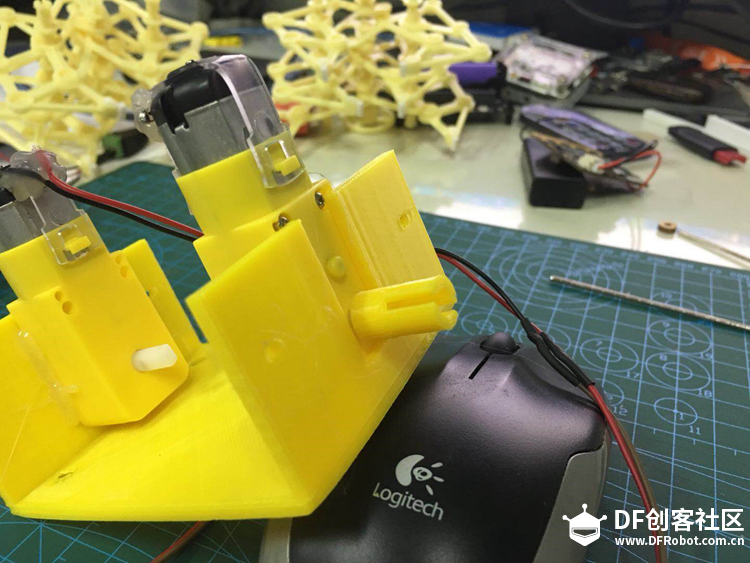

将TT电机用热熔胶固定在支架内侧两边。注意TT电机的安装高度，事先可与脚部零件比划一下，确定大致的位置。，由于我在设计支架时没考虑到这个，所以只能在下面调整了。

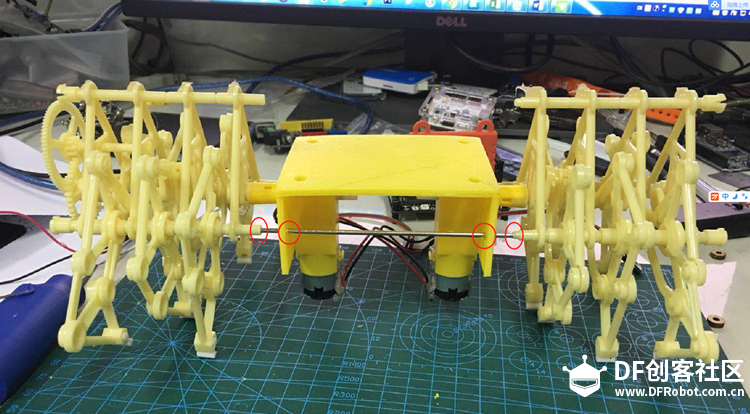

如果位置有偏差，可以用电钻等把支架上红色圈中的孔弄得大些，以便微调。
可以用热熔胶在红色圈处固定住，以防止在走动过程中移动或脱落。

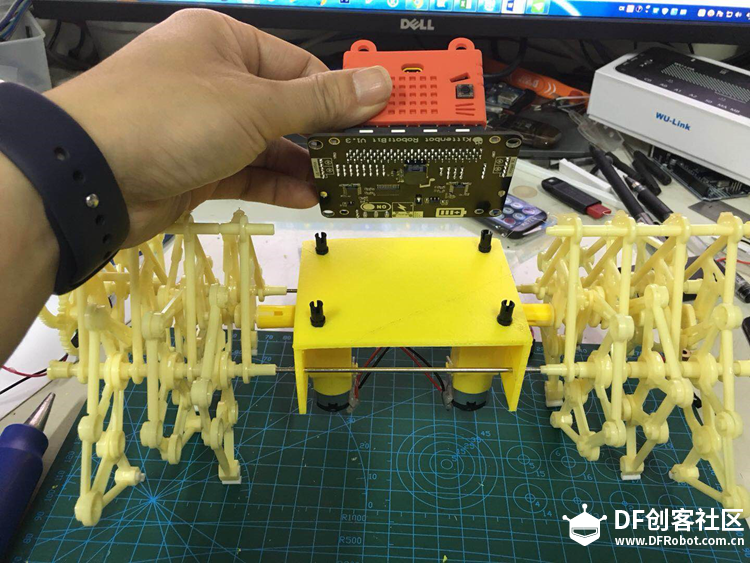

用4个乐高插销把ROBOT:BIT安装在支架上。

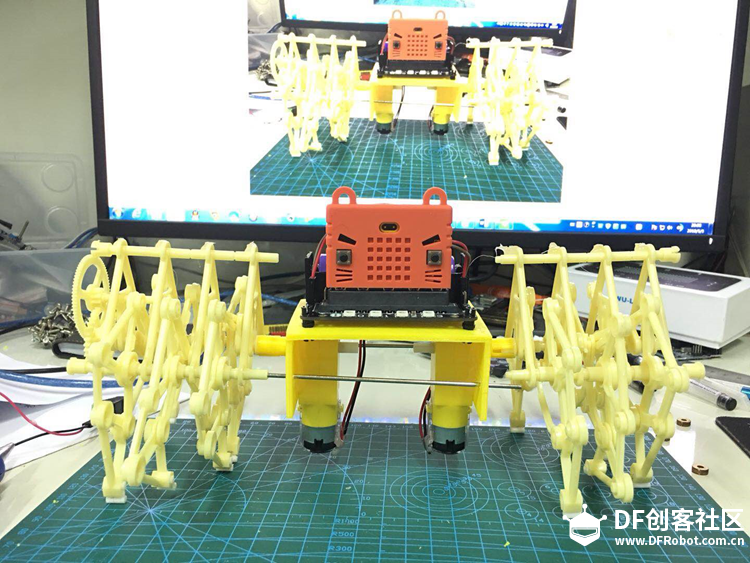

最后把两个TT电机与ROBOT:BIT相连，分别接在两边的A+和A-上，这样，组装部分就完成了。
4、程序部分
功能要求：遥控端向前倾斜，多脚怪就向前走；向后倾斜，多脚怪就后退；向左倾斜，就左转；向右倾斜，就右转；水平位置，多脚怪就会停下来。

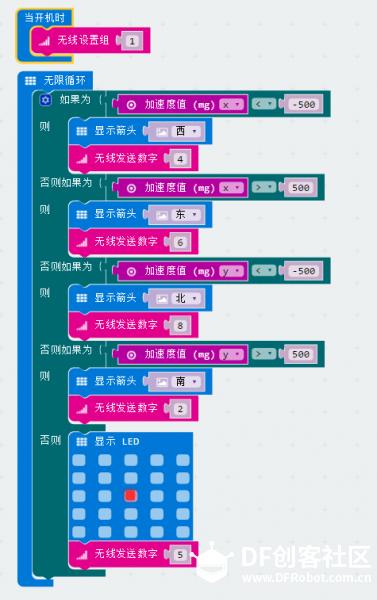

遥控部分程序：

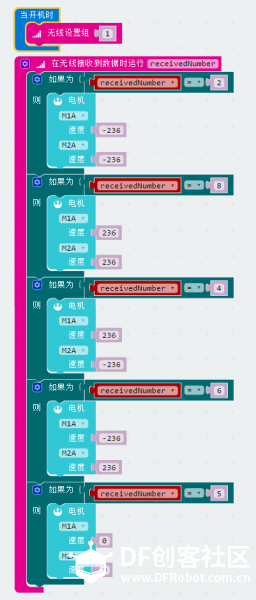

多脚怪主控部分程序：
3D模型文件下载：
TT电机转接件.rar
(9.27 KB, 下载次数: 35)
多脚怪支架.rar
(21.62 KB, 下载次数: 39)
