micro:bit+ miniq（microbit小车配置方案）

Micro Bit 少儿编程 2554浏览 0评论
       最近市面上出现了不少microbit小车，但对于驱动小车而言，Microbit一直是个坎，虽然DF已经有了驱动5V电机的拓展板：Micro:Mate—最小的micro:bit多功能I/O扩展板，但总感觉少了点什么。直到现在遇到了micro:bit 电机驱动扩展板，在配合上micro:bit gamepad 遥控手柄可以说是玩小车的必选配置。而对于小车车架有很多种方案，可以3D打印，可以激光切割，包括各种小车套件。不过今天我使用的是MiniQ 桌面机器人底盘。

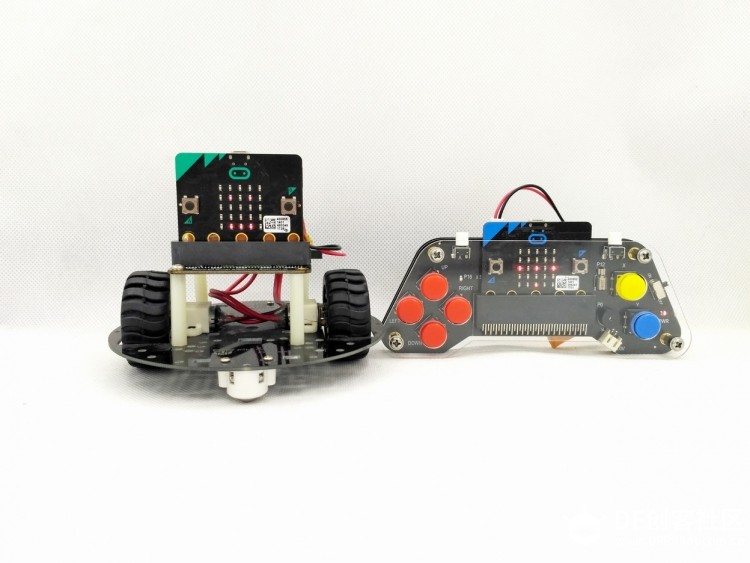

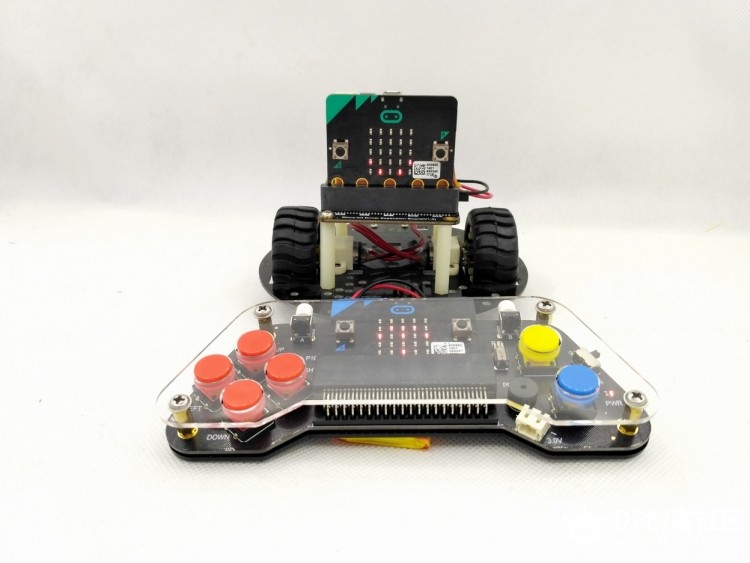

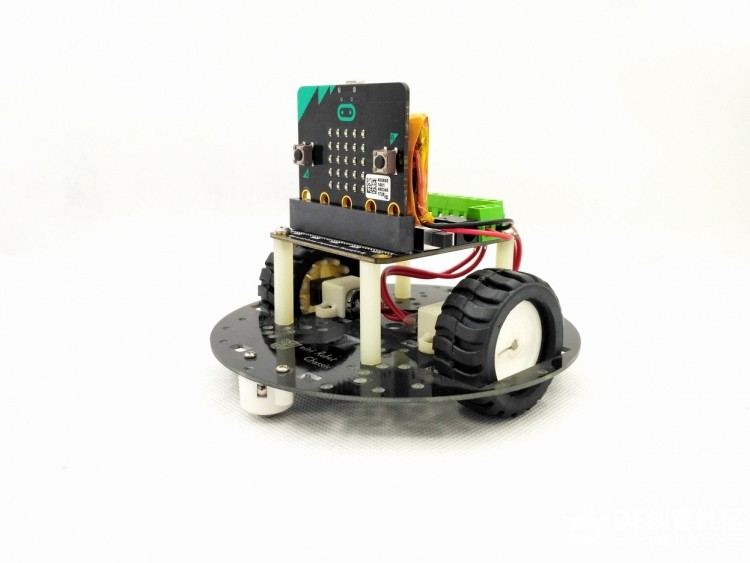

先来一张整体效果图：

micro:bit+ miniq（microbit小车配置方案）



micro:bit+ miniq（microbit小车配置方案）



micro:bit+ miniq（microbit小车配置方案）



器材清单：

micro:bit 编程入门开发板                                                       *2
micro:bit gamepad 遥控手柄                                                  *1
micro:bit 电机驱动扩展板                                                        *1
MiniQ 桌面机器人底盘                                                             *1
3.7V电池                                                                                 *2
Solar Lipo Charger (3.7V) 太阳能充电器模块                           *1（条件允许可以2）
       M3*30六角尼龙柱（带螺丝、螺帽）10套                                  *1

micro:bit+ miniq（microbit小车配置方案）



micro:bit+ miniq（microbit小车配置方案）

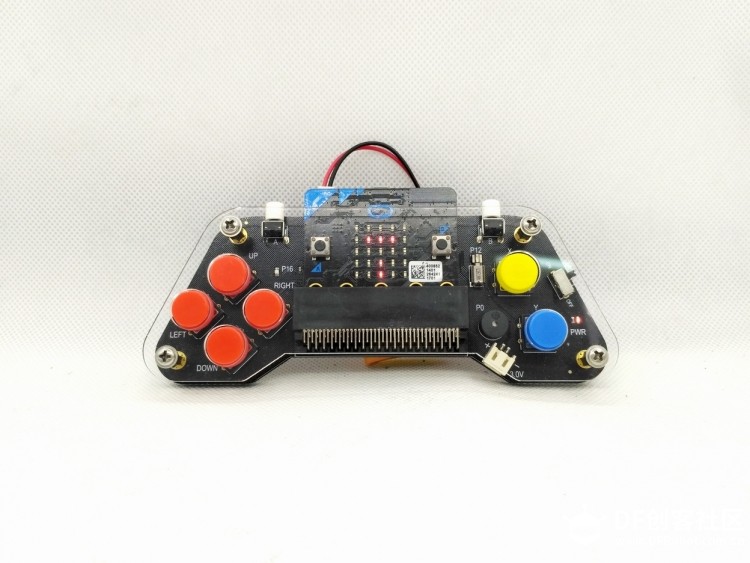

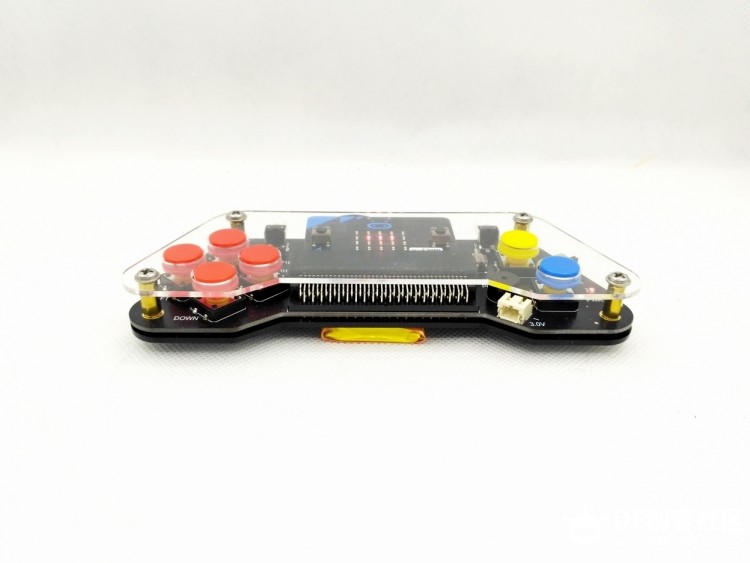

手柄端，将microbit编程板插入手柄中。

micro:bit+ miniq（microbit小车配置方案）

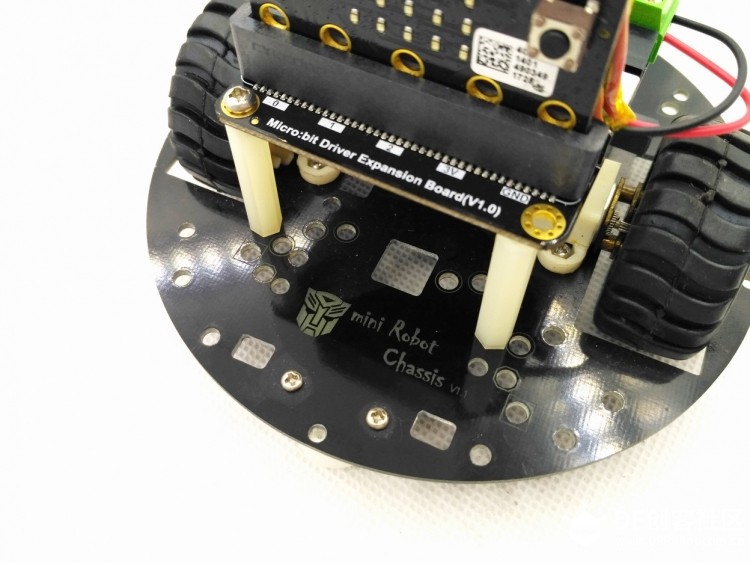

在拼接好的小车底盘上安装尼龙柱，再将电机驱动板，固定在尼龙柱上。

micro:bit+ miniq（microbit小车配置方案）

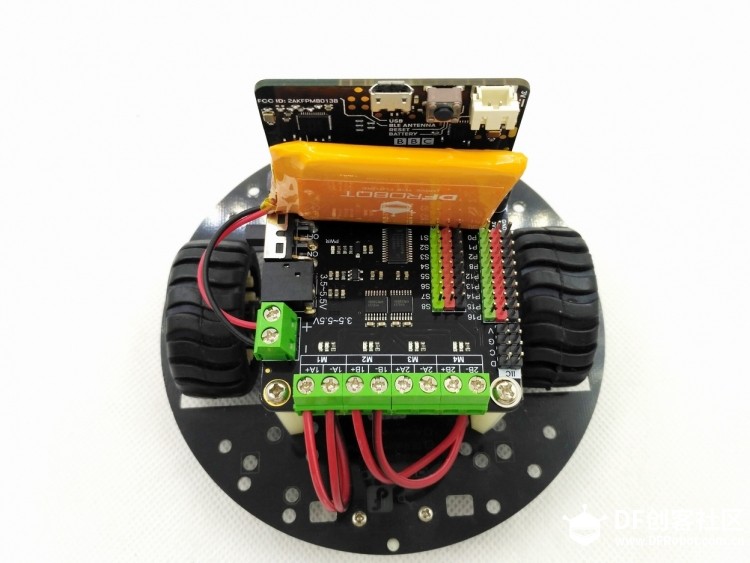

两路电机接入电机驱动板M1,M2(红+，黑-)

micro:bit+ miniq（microbit小车配置方案）

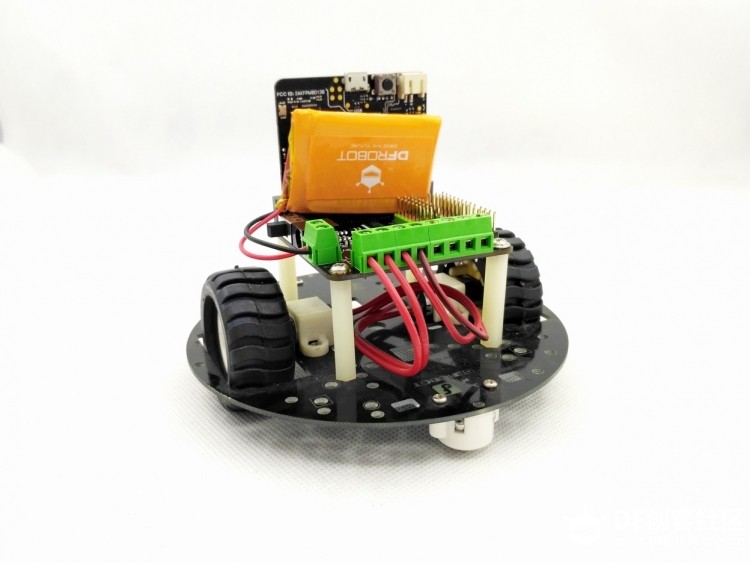

3.7V锂电接入外部供电处

micro:bit+ miniq（microbit小车配置方案）

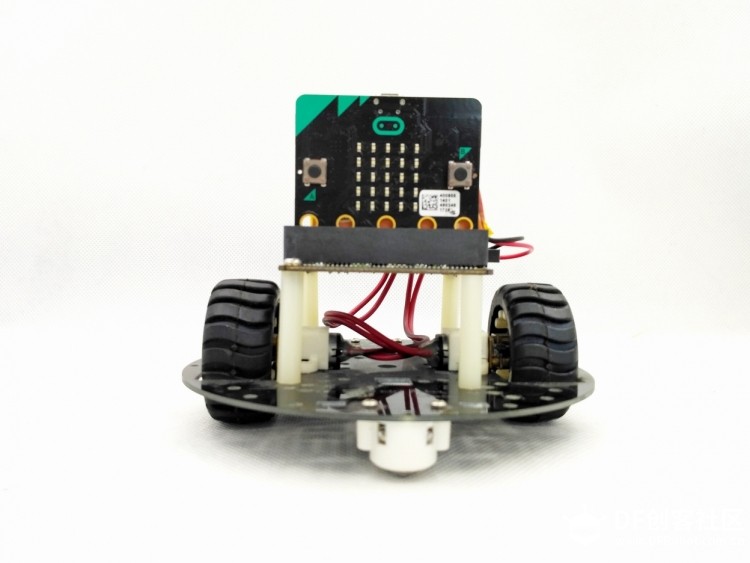

正面
      小车编程：
       本次遥控小车编程需要在makecode中添加下载手柄和电机驱动的拓展包，具体地址如下：
       电机驱动库：https://github.com/DFRobot/pxt-motor
       游戏手柄库：https://github.com/DFRobot/pxt-gamePad
如何添加外部拓展库：

案例教程可以参考：the rush  for microbit
