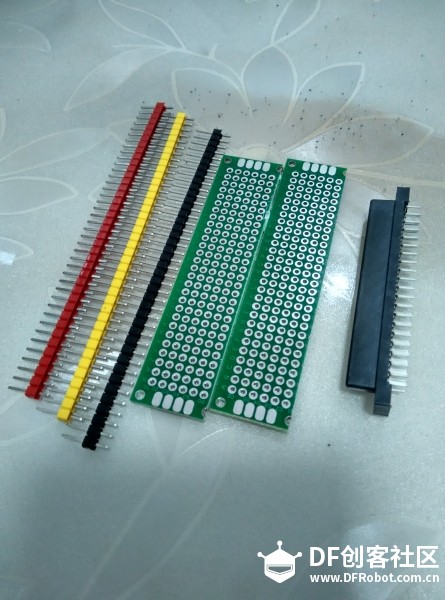

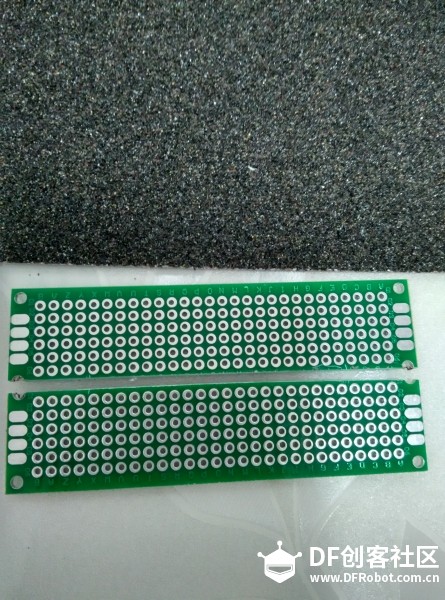

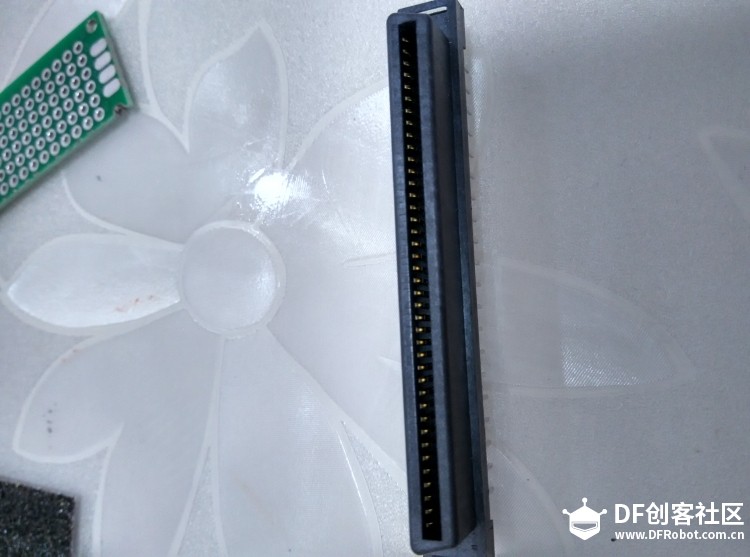

| 废话就不说了 直接上图 器材 插槽 scsi 连接器 40*2=80p 2*8cm 2.54双面镀锡洞洞板 2张 2.56插针 3条

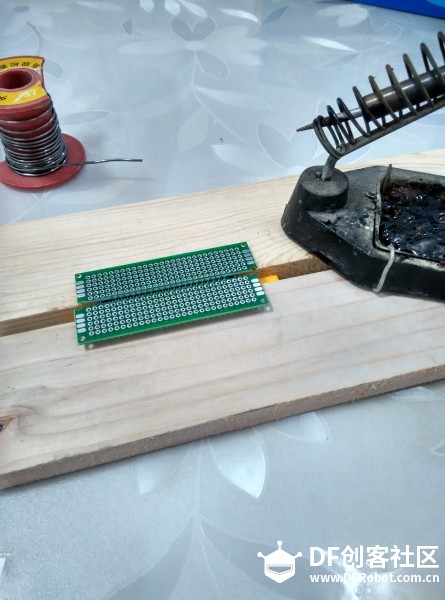

第一步 先把2块洞洞板用砂纸打磨 到 能把插槽完全插入

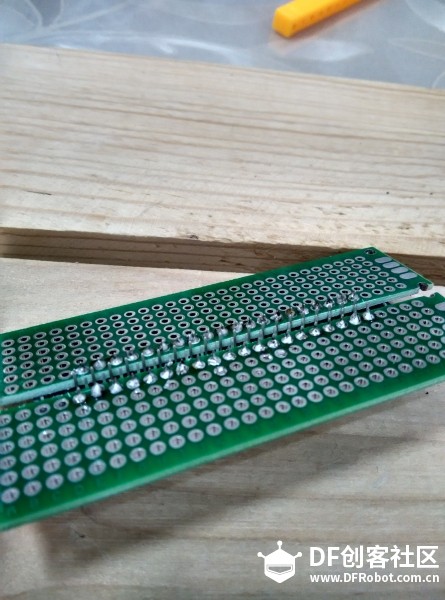

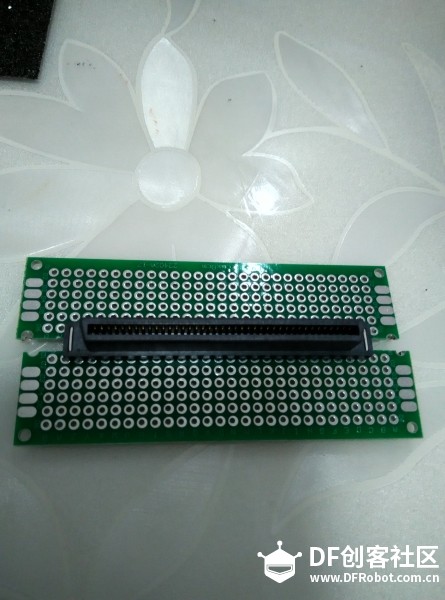

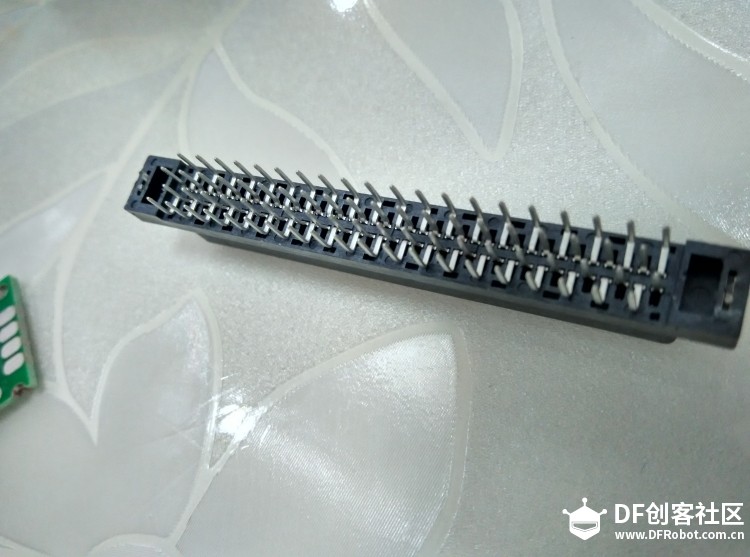

第二步先将插槽焊接到洞洞板

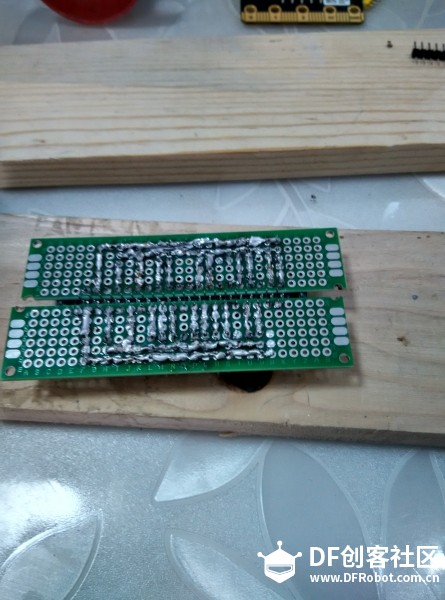

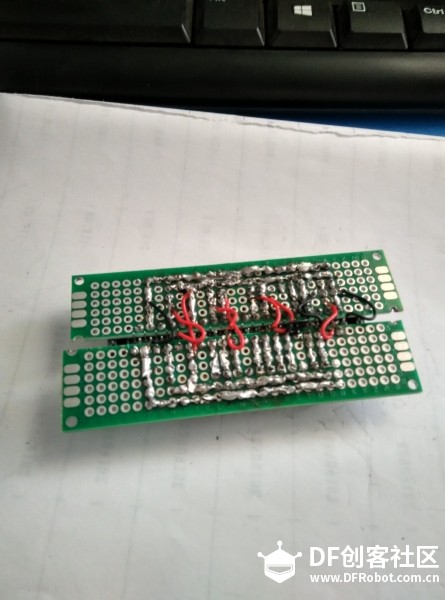

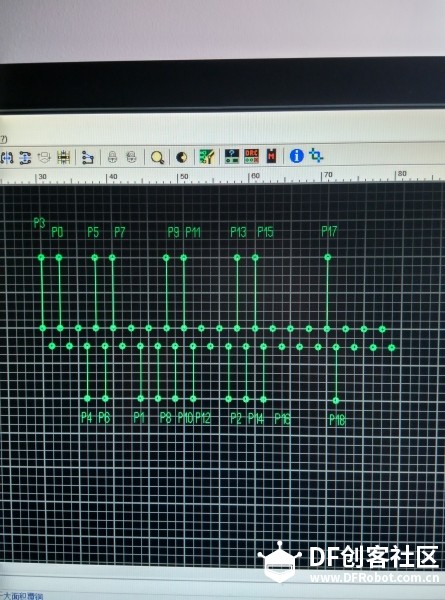

第三步设计 焊接电路图 进行焊接

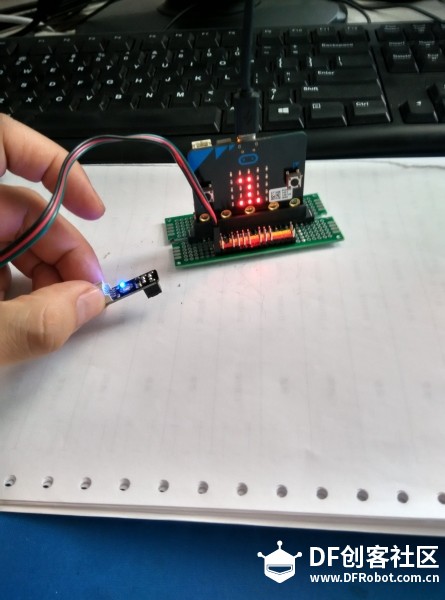

第四步 每个接口进行检测 用循迹模块 检测 黑白 让led显示 数据 确定io是否正常

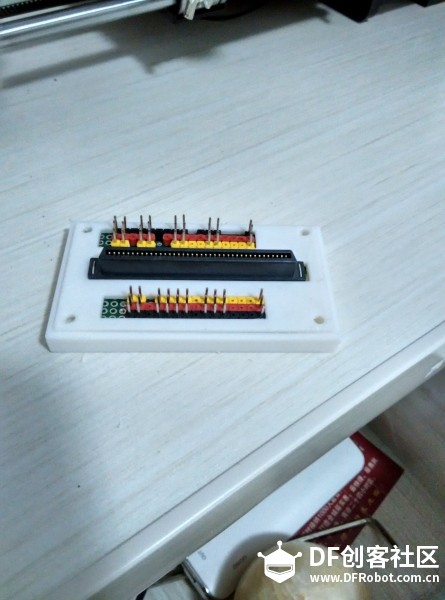

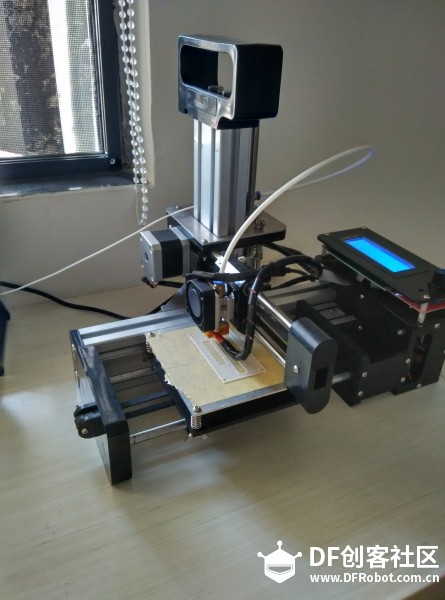

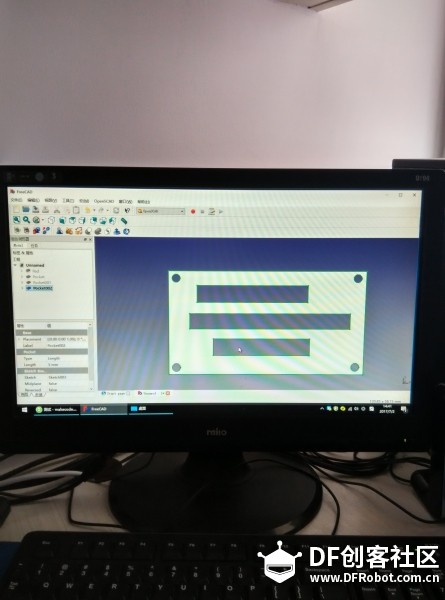

第五步 设计外壳 进行打印

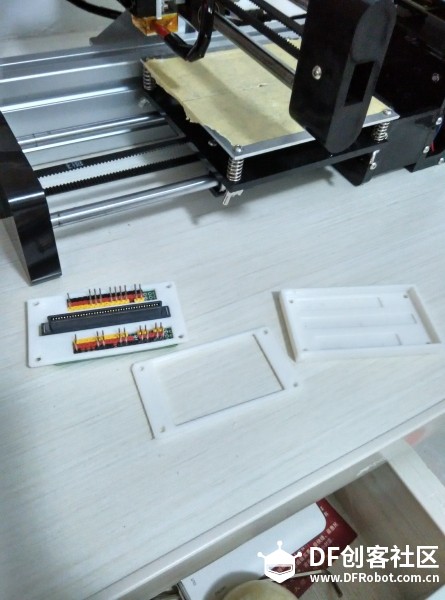

组装起来 大功告成
为了 做这个 前期准备了大量工作 淘宝选了很多款 器材 插槽，由于micro：bit 是单面40p 1.27间距的金手指 只有这个接口 最实用 但是 1.27的间距 实在是难以焊接 |
MICRO:BIT扩展版 制作教程
