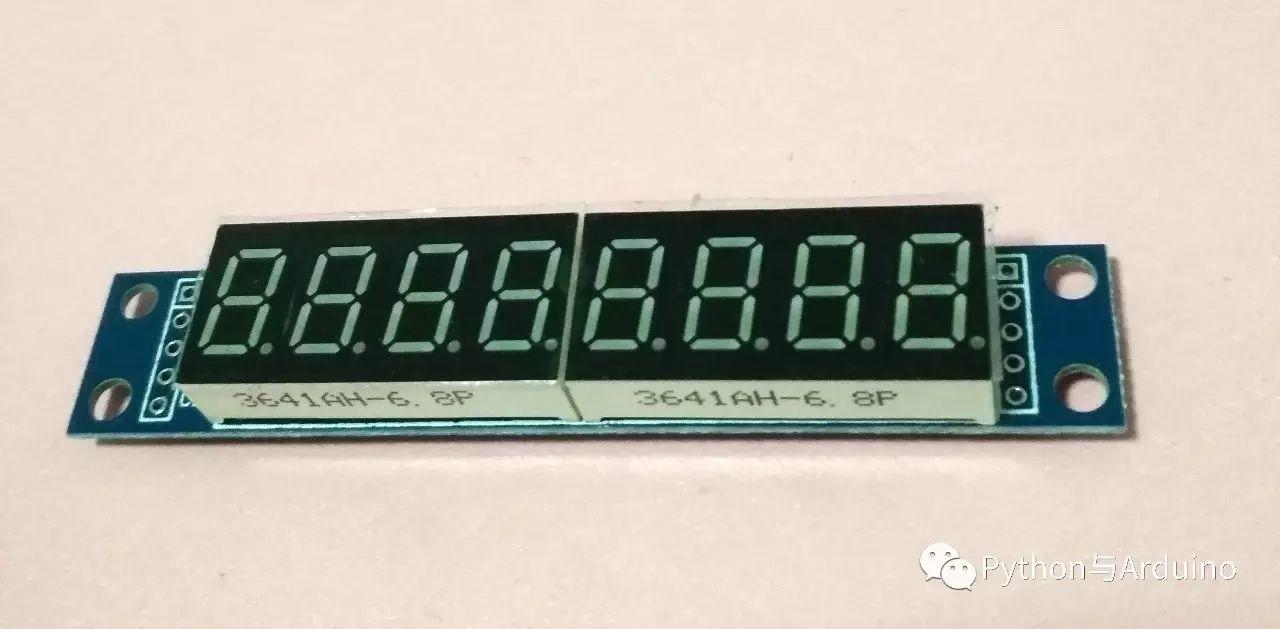

本例子中使用的七段数码管为mx7219显示驱动器驱动的8个七段数码管，如图：

mx7219驱动的8个数码管

与Arduino接线如下表所示

Arduino          mx7219数码管

5v                   vcc

GND               GND

12                   DIN

11                    CLK

10                   CS/LOAD

基本函数

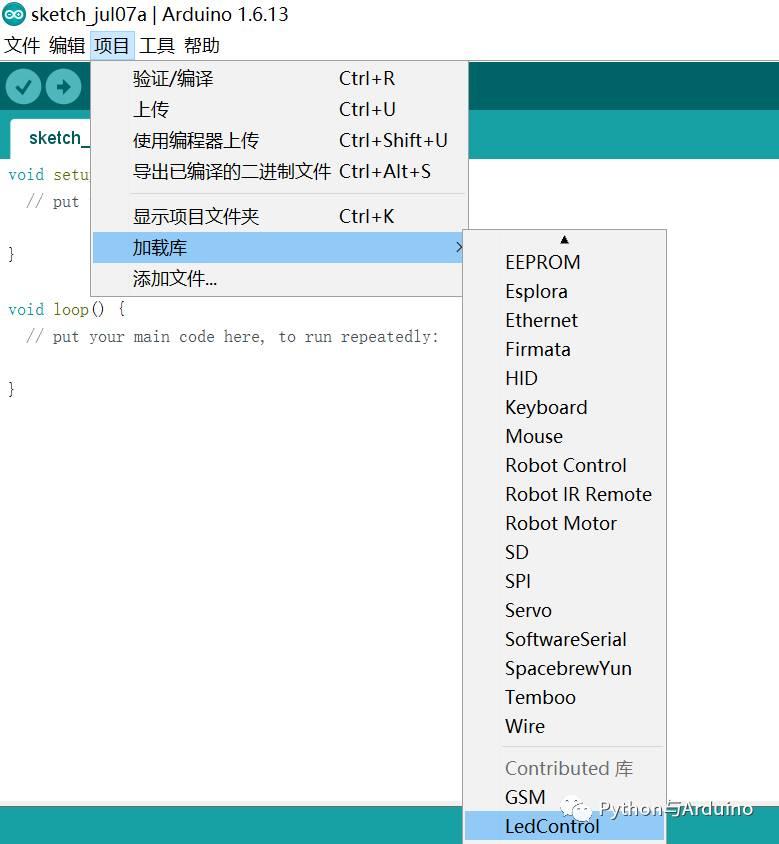

使用的库为LedControl，如图：

LedControl库

1.setDigit函数

        函数原型为：void setDigit(int addr,int digit,byte value,boolean dp)

各个参数的意思分别为：

*addr          显示模块的地址（从零开始计数），第一块显示模块地址为0（8个七段数码管）

*digit           数字显示在数码管上的位置（0到7）

*value         每一个数码管显示的值，数字0到9，字母A到F（十六进制0×00到0x0F）

*dp              数码管的小数点是否显示

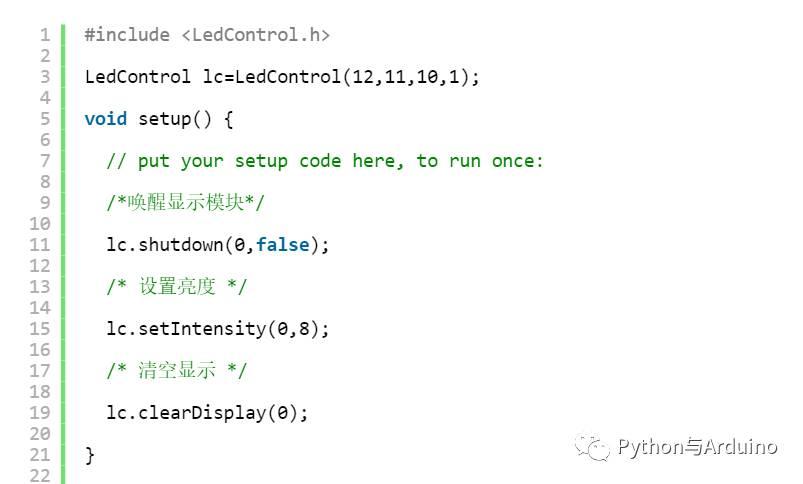

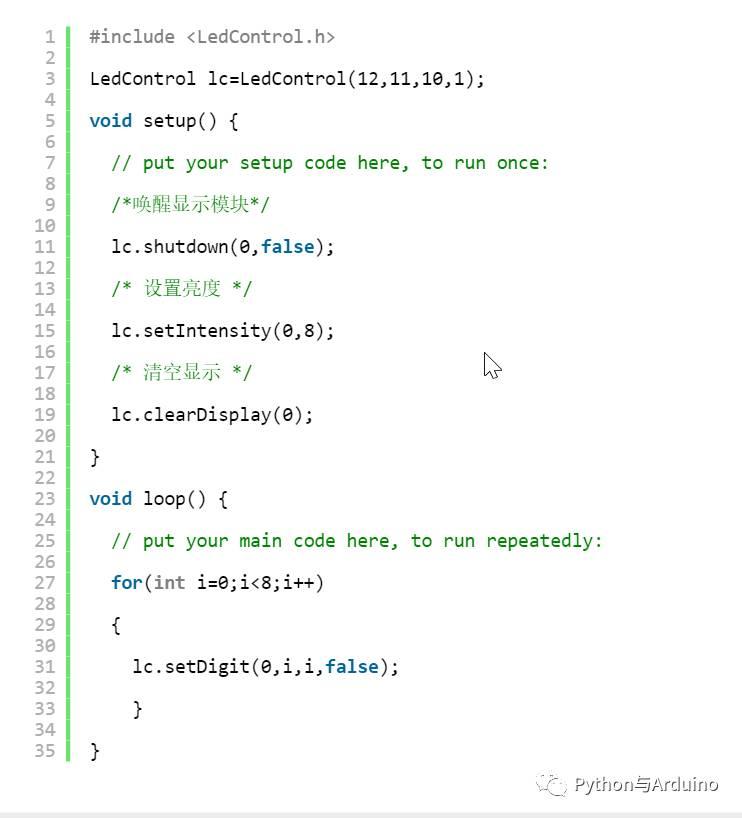

一个例子如下：

第一个例子

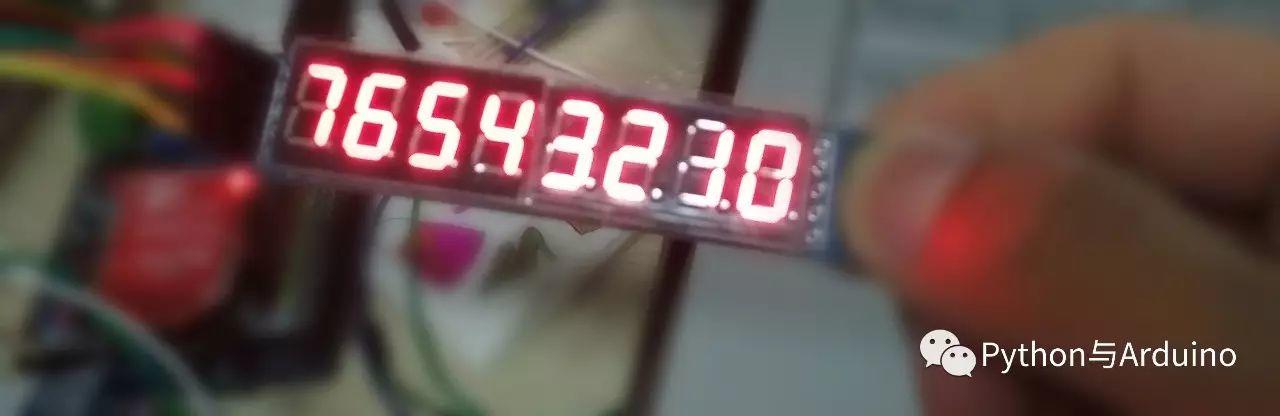

效果如下图：

将数字0到7分别显示在了8个数码管上

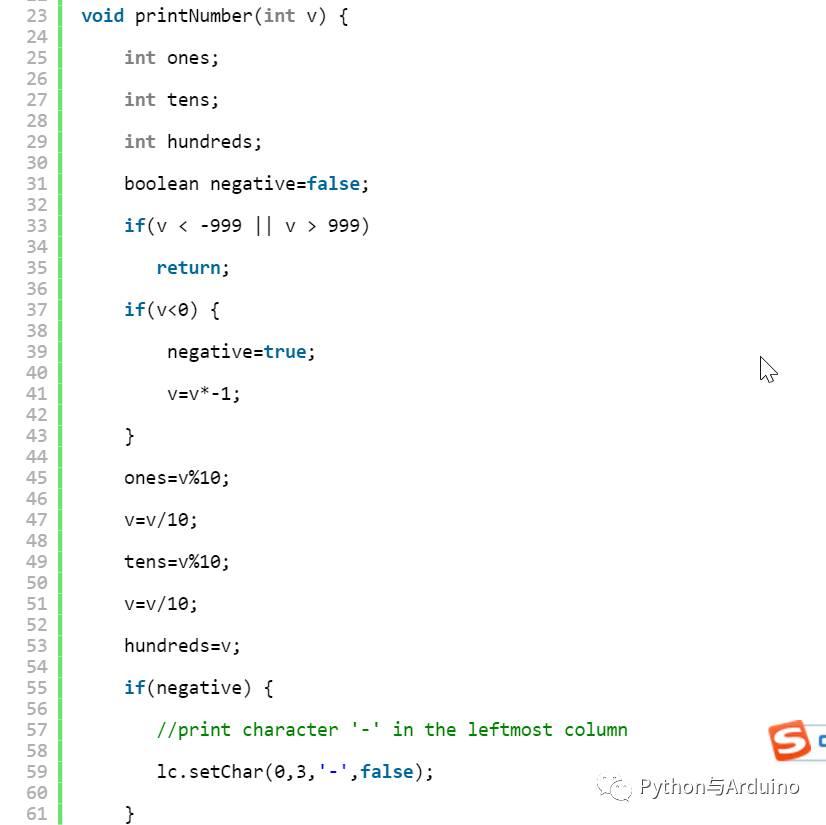

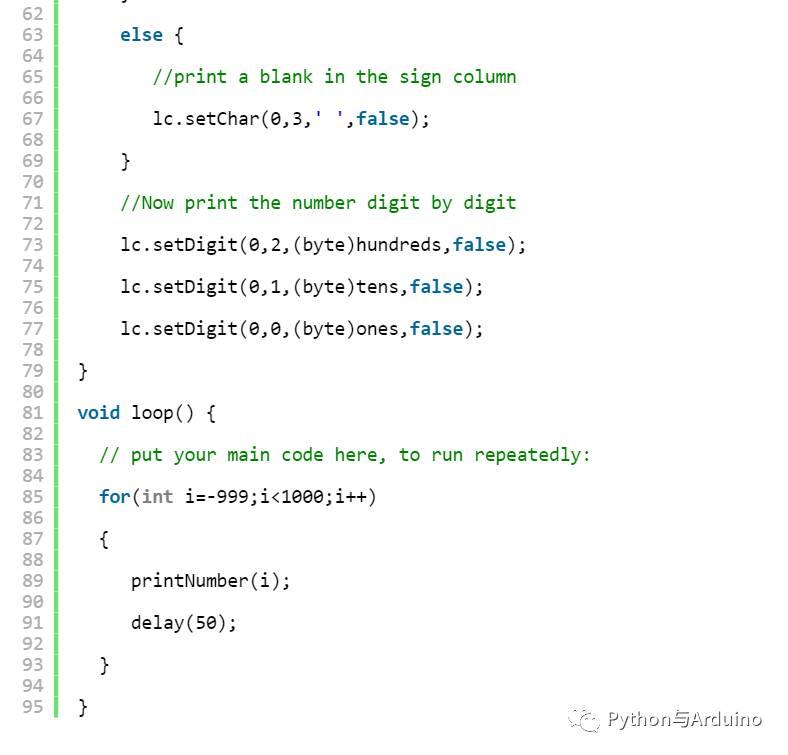

例子2：使用4个数码管显示数字-999到999

代码如下：

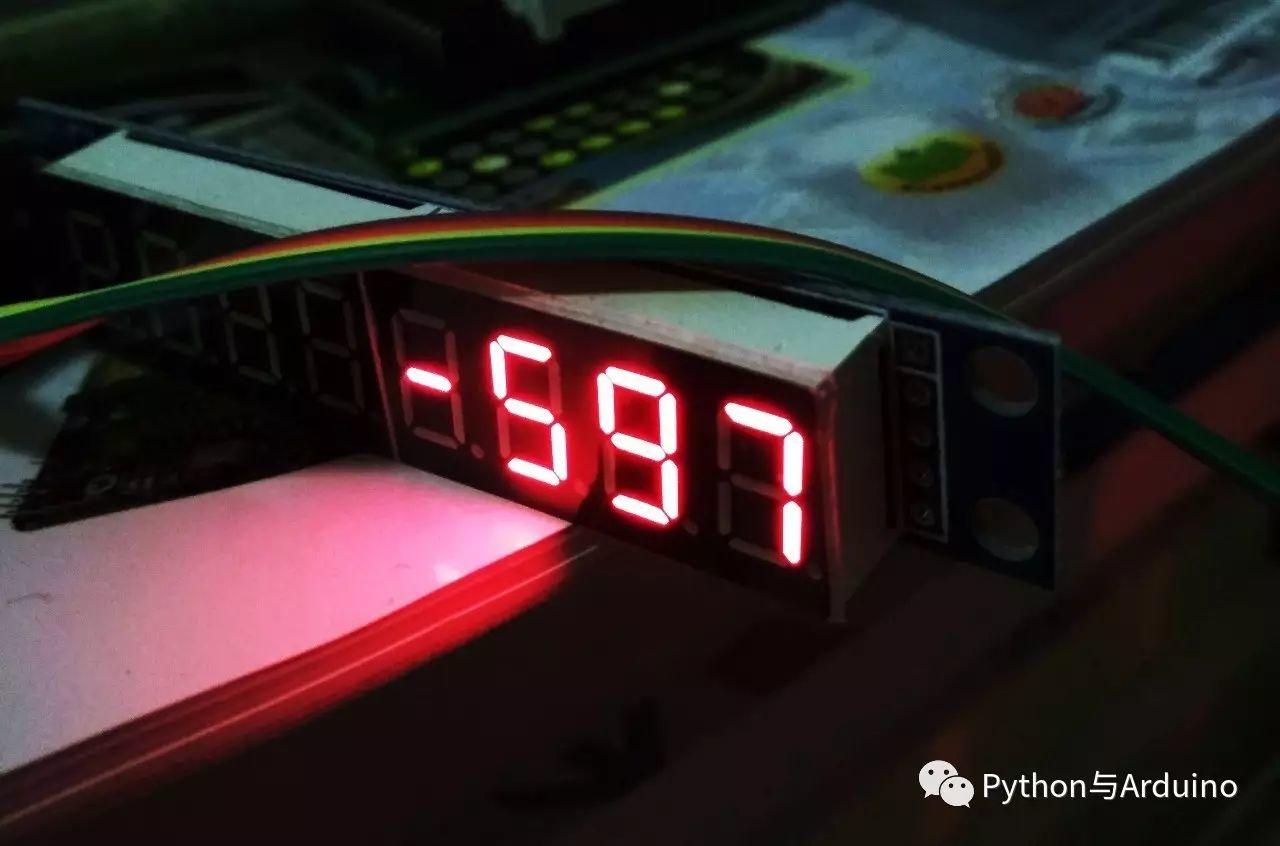

其中一张效果图如下：

请点击此处输入图片描述

setChar函数

        函数原型为：void setChar(int addr,int digit,char value,boolean djp);

       大部分的参数与setDigit函数一样，唯一的区别是

char value

        该参数是要显示在七段数码管上的字符，但是只有一部分字符可以显示，

可以显示的字符有：

 * ’0′,’1′,’2′,’3′,’4′,’5′,’6′,’7′,’8′,’9′,’0′,

 * ‘A’,’b’,’c’,’d’,’E’,’F’,’H’,’L’,’P’,

 * ‘.’,’-’,’_’,’ ‘

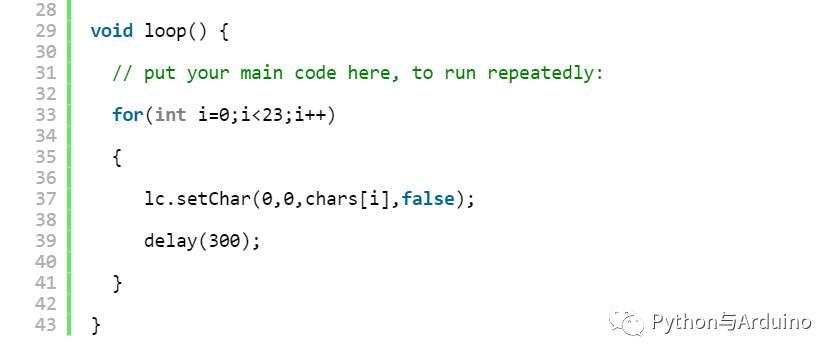

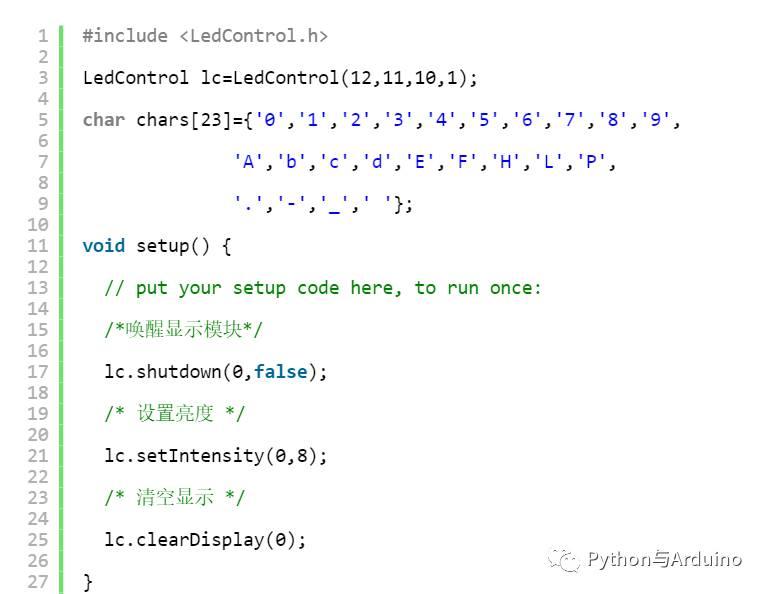

例子：轮番显示各个字符

代码如下：
