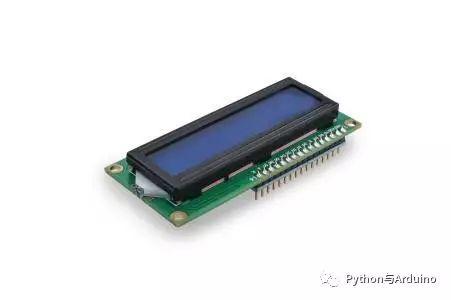

1602LCD

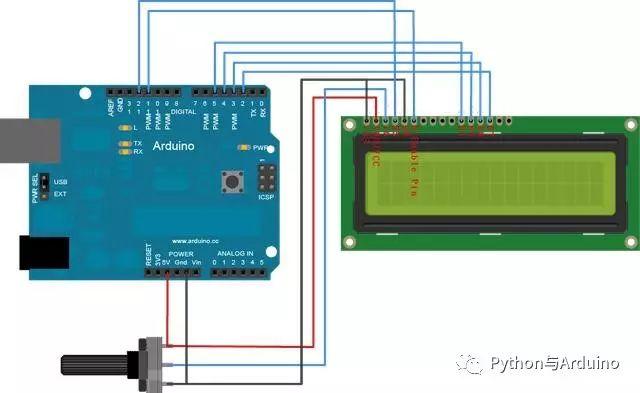

电路图

电路图

接线表

 * LCD RS   ->   D12

 * LCD E     ->    D11

 * LCD D4   ->    D 5

 * LCD D5   ->    D4

 * LCD D6   ->    D3

 * LCD D7   ->    D2

 * LCD R/W ->   GND

 * LCD VSS ->   GND

 * LCD VCC/VDD   ->5V

 * 10K 电阻计：

 * 两端接GND和5V

 * 中间接LCD    V0

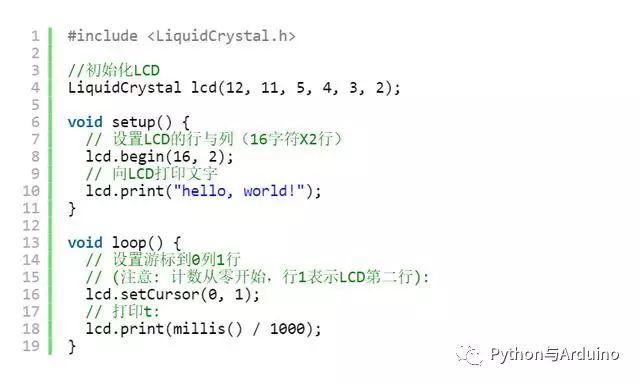

Hello World程序

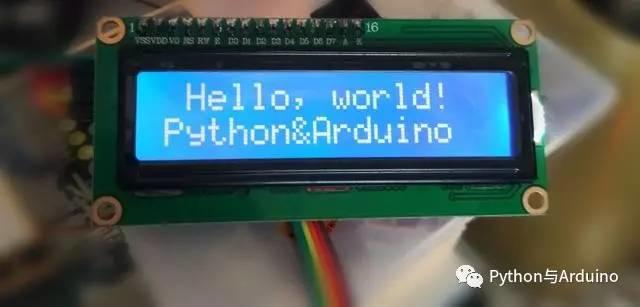

Hello world

I2C_LCD

上面的例子使用LCD接线比较多，下面介绍一种I2C_LCD，接线只需要4根

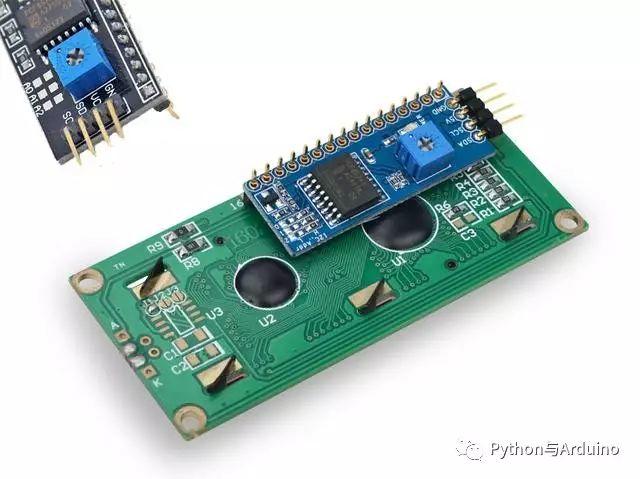

首先你需要有一个I2C封装的1602LCD，通过PCF8574T转接板来转接。如图：

I2C_LCD

引脚说明

GND —— 地线

VCC —— 电源（5V or 3.3v 电源不同显示效果有点差别）

SDA —— I2C 数据线

SCL —— I2C 时钟线

接线方法

LCD1602 i2c模块                         Ardunio Uno

GND                           <——>        GND接地线

VCC                           <——>         5V 接电源

SDA                            <——>         A4

SCL                            <——>         A5

先需要下载库文件“LiquidCrystal_I2C.h”。

Arduno的IDE（1.6.8）使用“库管理器”的功能即可在线下载相关库文件，名称叫“LiquidCrystal I2C”。

也可以在这里下载： https://github.com/marcoschwartz/LiquidCrystal_I2C

找到你的I2C地址

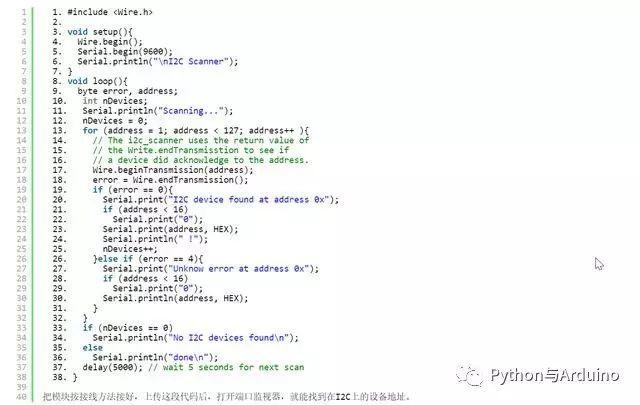

寻找I2C地址的代码

以上代码是从网上找的，感谢作者！

请点击此处输入图片描述

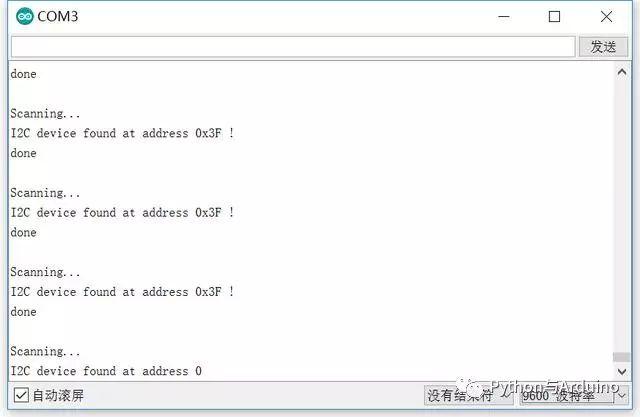

打开串口，上图的0x3F 便是我所使用的这块I2C_LCD的I2C地址了，找到地址之后，开始编写Arduino程序。

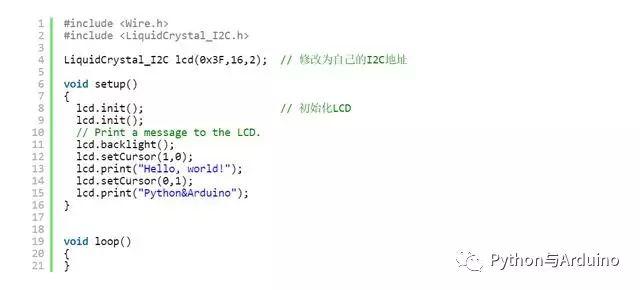

Arduino代码如下：

请点击此处输入图片描述

喜欢文章，欢迎大家转发！！
