Arduino数字钢球倾角传感器

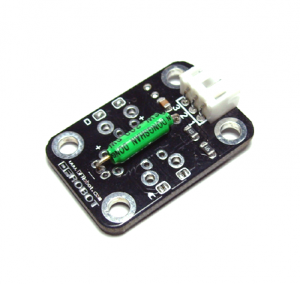

外观

概述

• 基于钢球开关的数字模块，利用钢球的特性，通过重力作用使钢球向低处滚动，从而使开关闭合或断开，因此也可以作为简单的倾角传感器使用。
• 钢球开关数字输入模块，与Arduino专用传感器扩展板结合使用，能够实现非常有趣的互动作品，比使用水银开关更加安全。

注意：这是开关量传感器，并不能测量倾斜角度。如需测量倾角，建议使用三轴加速度传感器。

技术规格

• 工作电压：3.3/5V DC
• 接口类型：数字
• 引脚定义：1–输出 2–电源 3–地
• 模块接口使用PH2.0插座
• 钢球开关模块角度：2-5度

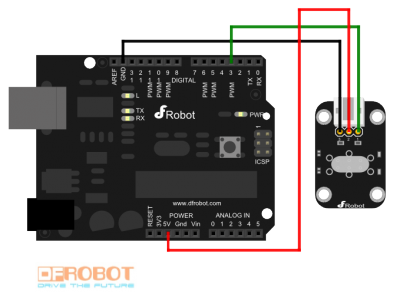

连接示意图

示例代码

int ledPin = 13;                // Connect LED to pin 13
int switcher = 3;                 // Connect Tilt sensor to Pin3
void setup() {
  pinMode(ledPin, OUTPUT);      // Set digital pin 13 to output mode
  pinMode(switcher, INPUT);       // Set digital pin 3 to input mode
}
void loop() {
  if (digitalRead(switcher) == HIGH) //Read sensor value
    digitalWrite(ledPin, HIGH);   // Turn on LED when the sensor is tilted
  else
    digitalWrite(ledPin, LOW);    // Turn off LED when the sensor is not triggered
}

本文整理于DFRobot wiki
