Arduino数字大按钮模块 V2

Arduino 少儿编程 1712浏览 0评论
Arduino其他传感器

产品简介

  • 按压式的开关数字输入模块,与Arduino专用传感器扩展板结合使用,能够实现非常有趣的互动作品,按钮模块使用大按钮加优质按键帽手感一流,使用方便可以做到“即插即用”。

技术规格

  • 电源要求:+3.3-5V
  • 输出类型:数字信号
  • 接口模式:pH2.0-3
  • 引脚定义:
    1--输出
    2--电源
    3---地。
  • 重量:15g
  • 外形尺寸:30mm×20mm

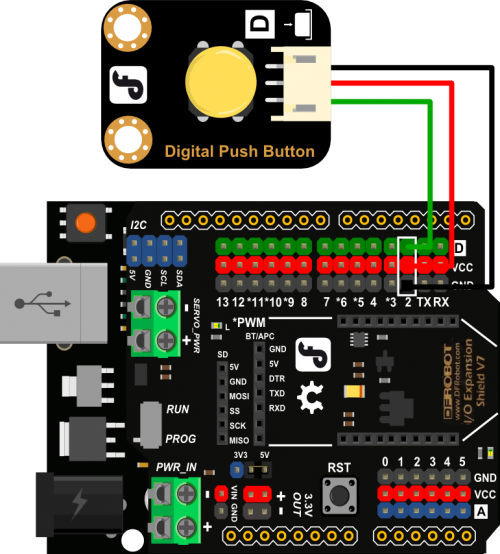

连接图

Arduino数字大按钮模块 V2

样例代码

/*
  描述:
  这是一段简单的测试代码,当你按下按键时,板子上的13号引脚的LED将会被点亮,松开后,灯熄灭。
*/

int ledPin = 13;                // 选择灯的引脚
int inputPin = 2;               // 传感器连接引脚2

void setup() {
  pinMode(ledPin, OUTPUT);      // 定义灯的引脚为输出引脚
  pinMode(inputPin, INPUT);     // 定义按键引脚为输入引脚
}

void loop(){
  int val = digitalRead(inputPin);  //读取输入值
  if (val == HIGH) {            // 检查输入是否为高,这里高为按下
    digitalWrite(ledPin, LOW);  // 灯关闭状态
  } else {
    digitalWrite(ledPin, HIGH); // 灯亮起状态
  }
}

本文整理于DFRobot wiki
