Arduino数字触摸传感器

外观

简介

• 这是一个基于电容感应的触摸开关模块。人体或金属在传感器金属面上的直接触碰会被感应到。
• 除了与金属面的直接触摸，隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到，感应灵敏度随接触面的大小和覆盖材料的厚度有关。

注意：使用时模块需要离固定面有一定高度，避免接触产生信号误差。

产品参数

• 类型：数字信号
• 供电:3.3-5VDC
• 接口模式：PH2.0-3
• 平面尺寸：22x30mm

应用

• 触摸开关
• 接近开关

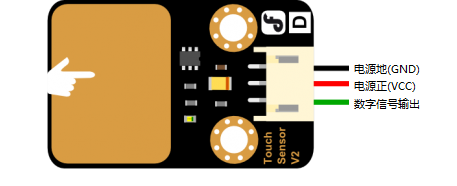

引脚说明

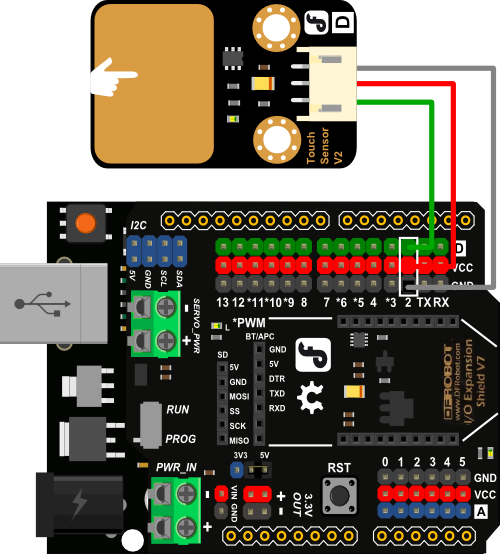

连接示意图

示例代码

安装Arduino IDE软件(Arduino IDE软件)
安装Arduino库(如何安装Arduino库)

int ledPin = 13;                // Connect LED on pin 13, or use the onboard one
int KEY = 2;                 // Connect Touch sensor on Digital Pin 2

void setup(){
  pinMode(ledPin, OUTPUT);      // Set ledPin to output mode
  pinMode(KEY, INPUT);       //Set touch sensor pin to input mode
}

void loop(){
   if(digitalRead(KEY)==HIGH){       //Read Touch sensor signal
        digitalWrite(ledPin, HIGH);   // if Touch sensor is HIGH, then turn on
     }else{
        digitalWrite(ledPin, LOW);    // if Touch sensor is LOW, then turn off the led
     }
}

结果
上传程序后，如果有手指或金属物体触碰传感器的金属面，Uno板上的红色LED灯点亮。

更多

库安装

本文整理于DFRobot wiki
