Arduino内置教程-控制结构-for循环

for循环(又名 The Knight Rider)

• 通常你想循环一系列引脚，然后每个引脚做一些事情。如这个例子通过for（）循环来重复点亮pin2-7上的6个LED灯。这些LED灯通过digitalWrite() 和delay()按顺序点亮和熄灭。
• 我们也叫这个例子为”Knight Rider”纪念80年代的电视剧，哪里David Hasselhoff 有一个叫KITI的AI机器操作他的Pontiac跑车。这辆车在所有可放置的地方用大量的LED灯来增强闪烁效果。特别地，它有一个来回扫描一行的显示屏，显示KITT和KARR之间的斗争。这个例子复制了KITT的显示。

硬件要求

• Arduino or Genuino 开发板
• 6 220 ohm 电阻
• 6 LEDs
• 连接线
• 面包板

电路

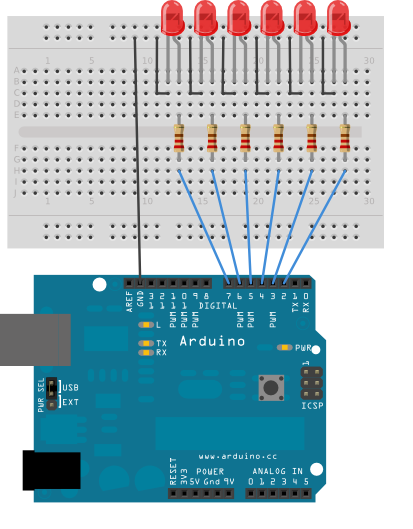

通过220 ohm电阻串联，连接6个LED灯到数字引脚pin2-pin7上。

图片用Fritzing绘制。

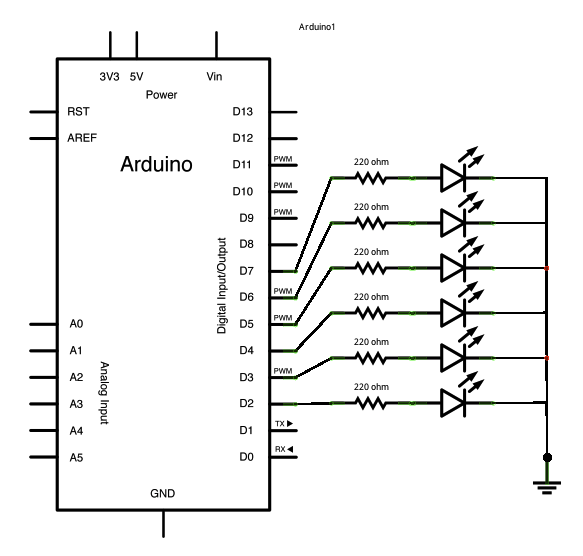

原理图

样例代码

• 下面的代码用一个for（）循环开始来设计数字引脚pin2-7作为6个LED灯的输出。
• 在代码的主循环里，两个for（）循环用来逐渐循环LED灯，一个接一个，从pin2-7。一旦pin7被点亮，程序就会反过来，倒着点亮每一个LED灯。

/*
  For Loop Iteration

 Demonstrates the use of a for() loop.
 Lights multiple LEDs in sequence, then in reverse.

 The circuit:
 * LEDs from pins 2 through 7 to ground

 created 2006
 by David A. Mellis
 modified 30 Aug 2011
 by Tom Igoe

This example code is in the public domain.

http://www.arduino.cc/en/Tutorial/ForLoop

 */

int timer = 100;           // The higher the number, the slower the timing.

void setup() {
  // use a for loop to initialize each pin as an output:
  for (int thisPin = 2; thisPin < 8; thisPin++) {
    pinMode(thisPin, OUTPUT);
  }
}

void loop() {
  // loop from the lowest pin to the highest:
  for (int thisPin = 2; thisPin < 8; thisPin++) {
    // turn the pin on:
    digitalWrite(thisPin, HIGH);
    delay(timer);
    // turn the pin off:
    digitalWrite(thisPin, LOW);
  }

  // loop from the highest pin to the lowest:
  for (int thisPin = 7; thisPin >= 2; thisPin--) {
    // turn the pin on:
    digitalWrite(thisPin, HIGH);
    delay(timer);
    // turn the pin off:
    digitalWrite(thisPin, LOW);
  }
}

[Get Code]

更多

• for()
• digitalWrite()
• delay()
• 数组：一个在For循环的变量举例了怎样使用一个数组。
• IfStatementConditional：通过for循环来控制多个LED灯
• If声明条件：使用一个‘if 声明’，通过改变输入条件来改变输出条件
• Switch Case：怎样在非连续的数值里选择。
• Switch Case 2：第二个switch-case的例子，展示怎样根据在串口收到的字符来采取不同的行为
• While 声明条件：当一个按键被读取，怎样用一个while循环来校准一个传感器。
