Ardiuno系列|神奇的LED灯

LED就是一个一个有颜色的“小灯泡”组成的，特定的“灯泡”亮就形成特定的图案。

现实中的LED灯

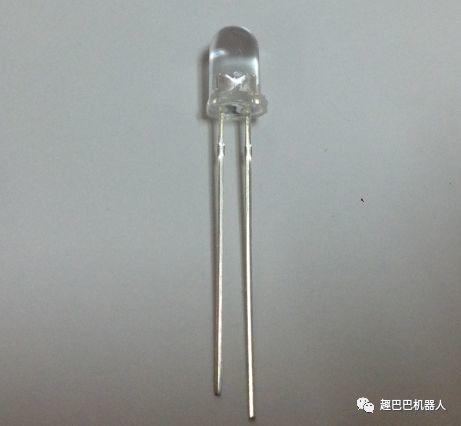

今天学习的LED灯

开始制作

01

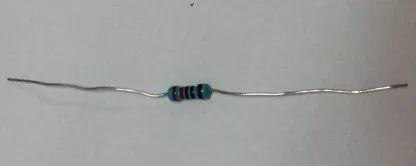

200k欧姆的电阻



每个LED灯都需要一个小电阻来协助他发光



02

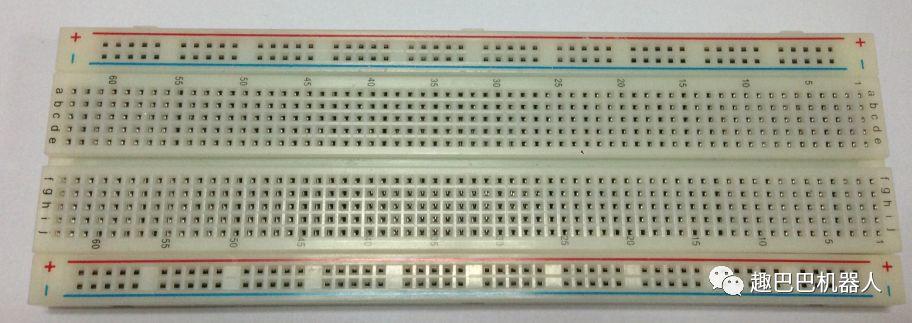

这是可以接线导电的面包板





03

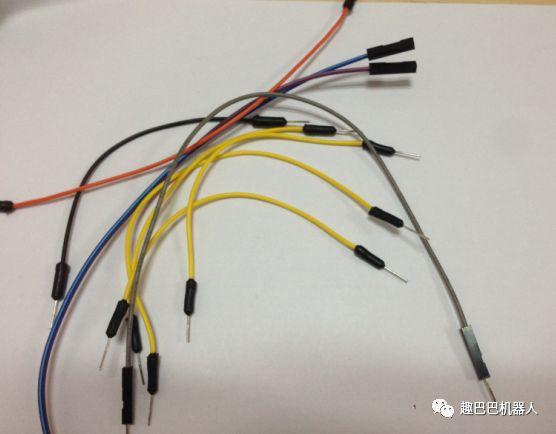

这是连接导线





04

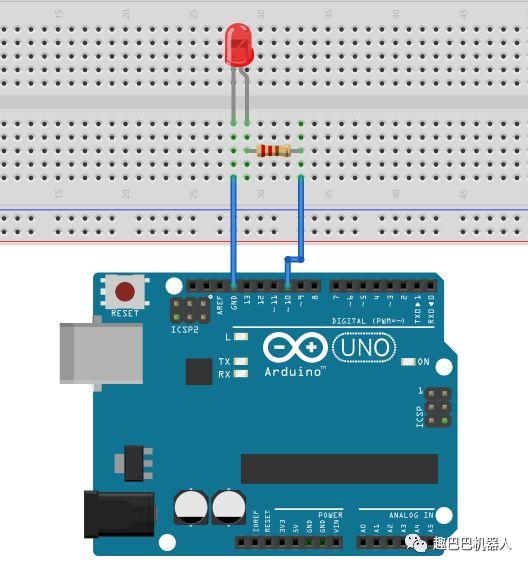

按照下面的实验虚拟图链接实物图



按照上图链接好电路后

就可以开始编写程序了

我们还是让LED 小灯闪烁

“点亮1 秒熄灭1 秒”

这个程序很简单



05

程序参考



int ledPin = 10; //定义数字10 接口

void setup()

{

pinMode(ledPin, OUTPUT);//定义小灯接口为输出接口

}

void loop()

{

digitalWrite(ledPin, HIGH); //点亮小灯

delay(1000); //延时1 秒

digitalWrite(ledPin, LOW); //熄灭小灯

delay(1000); //延时1 秒

}



06

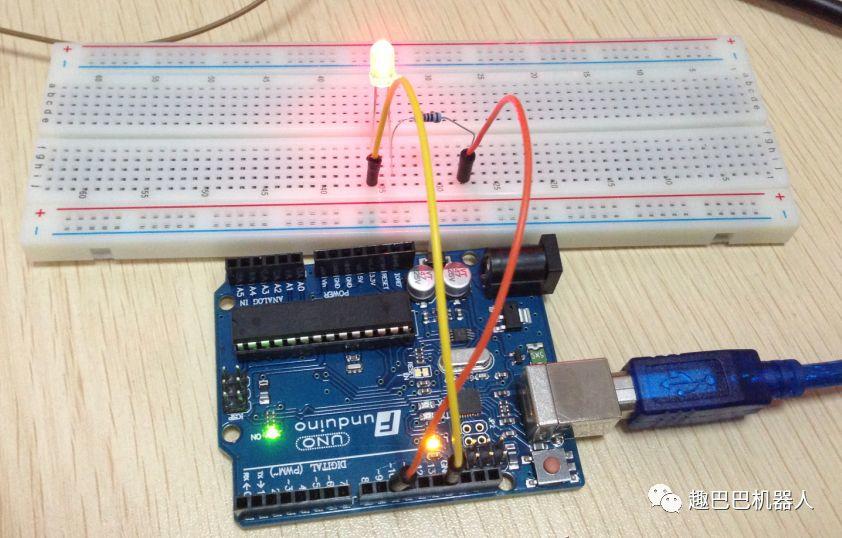

结果展示



下载完程序就可以看到我们的10 口外接小灯在闪烁了，

这样我们的实验现象为：LED不停闪烁，间隔大约为一秒。





我想多放几个灯要怎么办做呢？

只需要把LED灯并联进面包板再进行编程就可以了哦！
