主要元件介绍

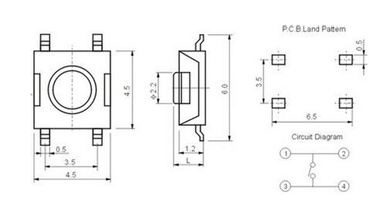

按键是一种常用的控制电器元件，常用来接通或断开电路，从而达到控制电机或者其他设备运行的开关。按键的外观多种多样，本次实验使用的是这种微型按键，6mm的，如下图。
此种按键有4个脚，从背面看是这样子的。
在按键没有按下去的时候1，2号脚相连，3,4号脚相连。按键按下去的时候，1,2,3,4号脚就全部接通。
本次实验使用按键来控制led的亮或者灭。
一般情况是直接把按键开关串联在led的电路中来开关，这种应用情况比较单一。
这次实验通过间接的方法来控制，按键接通后判断按键电路中的输出电压，如果电压大于4.88V，就使给LED电路输出高电平，反之就输出低电平。使用逻辑判断的方法来控制LED亮或者灭，此种控制方法应用范围较广。

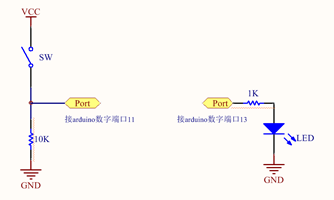

电路连接方法

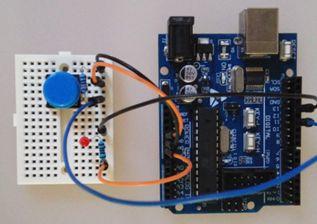

按键开关两段一端连接5V接口，一端连接数字端口11，再连接下拉电阻。LED长针脚串联1k电阻连接数字端口13，短针脚连接GND。

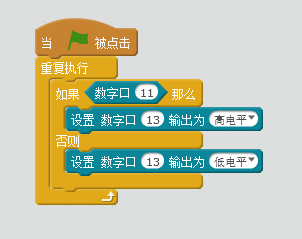

Scratch代码如下
