一 安装树莓派及arduino开发环境
1 Arduino开发环境
Arduino开发环境搭建比较简单，在Arduino官网下载相应的Arduino IDE安装包即可。Arduino官网地址：https://www.arduino.cc/en/Main/Software。
本文使用的Arduino IDE的版本为1.8.3
2 树莓派串口通信开发环境
（1）安装python：
$ sudo apt-get update
$ sudo apt-get install python
（2）安装python的GPIO模块
//下载GPIO库，因为更新，具体参考官网网址变动
$ wget https://sourceforge.net/projects/raspberry-gpio-python/files/RPi.GPIO-0.6.2.tar.gz
$ tar xvzf RPi.GPIO-0.6.2.tar.gz //tar解压)
$ cd RPi.GPIO-0.6.2 //进入解压后的文件夹
$ sudo python setup.py install //安装GPIO库文件
（3）安装serial，用于串口通信及USB通信：
用nano编辑器编辑一个test文件
$ sudo apt-get install python-serial
（4）检验前三步环境安装是否正确
在test.py文件中写入下面两行代码
$ import serial
$ import RPi.GPIO
运行python test.py语句，如果没有报错说明树莓派开发环境搭建正确。
二 树莓派与Arduino通过USB进行通信
1 将树莓派与arduino通过usb线进行连接

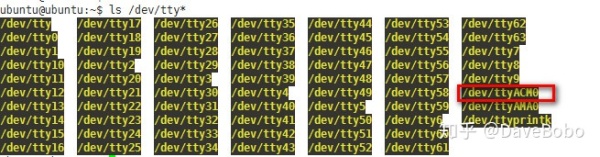

2 在树莓派终端输入 ls /dev/tty*查看两者连接端口的名字。查看有没有ttyACM0 这个文件(注只有在两个硬件USB互连的情况下才会有这个。如果两者没有连接是不会有的)最新的系统一般都会自动生成。看到ttyACM0就说明二者可以通讯了 接下来上测试代码
3 编写树莓派与Arduino通信代码
void setup()
{
Serial.begin(9600); // 9600 bps
}
void loop()
{
if ( Serial.available())
{
if('s' == Serial.read())
Serial.println("Hello Raspberry,I am Arduino.");
}
}
把上面代码通过python IDE下载到arduino中，然后再与树莓派usb连接。
树莓派代码：
import serial #import serial module
ser = serial.Serial('/dev/ttyACM0', 9600,timeout=1); #open named port at 9600,1s timeot
#try and exceptstructure are exception handler
try:
while 1:
ser.write('s');#writ a string to port
response = ser.readall();#read a string from port
print response;
except:
ser.close();
这里把上面代码在树莓派中保存为communication.py文件。
2 在树莓派终端输入sudo python communication.py运行程序。
此图是两者之间的通信结果：树莓派向arduino发送一个字符‘s’，arduino向树莓派回复字符串“hello raspberry，i am arduino”。
三 树莓派与arduino通过GPIO引脚通信
1 连接方式：
树莓派的RX －－－－－ arduino的TX
树莓派的TX －－－－－ arduino的RX
树莓派的GND －－－－－ arduino的GND
2 修改树莓派配置文件(要看详细的请移步这里 http://www.eeboard.com/bbs/thread-8574-1-1.html)
（1）修改cmdline.txt
输入
$ sudo nano /boot/cmdline.txt
看到
dwc_otg.lpm_enable=0 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait
把 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 删除
变成这样
dwc_otg.lpm_enable=0 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait
ctrl+x 按Y保存退出
（2）修改inittab 然后禁止掉从串口登录的功能
输入
$ sudo nano /etc/inittab
找到
T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100
这一行 在前面加个#注释掉这一行变成
#T0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100
ctrl+x 按Y保存退出
然后重启树莓派,之后树莓派的pin8(GPIO14) pin10(GPIO15)这两个口就可以当成普通的串口来用了 现在你可以像使用一个普通串口那样使用/dev/ttyAMA0了。
（3）实验
使用之前编写的代码进行实验即可
参考文献：
树莓派与arduino通信 – CSDN博客
