Turtlebot3入门教程-硬件-LDS

Turtlebot3/三代机器人 少儿编程 1486浏览 0评论
Turtlebot3入门教程

Turtlebot3入门教程-硬件-LDS

说明:

  • 介绍Turtlebot3的激光雷达LDS

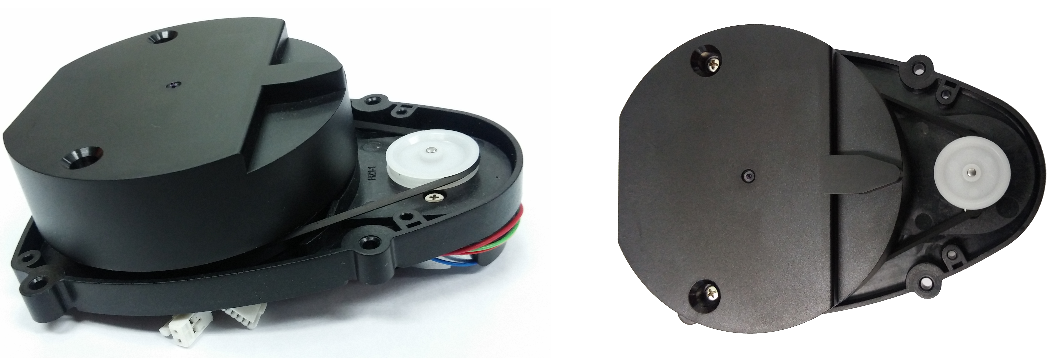

图示:

Turtlebot3入门教程-硬件-LDS

概述

  • HLS-LFCD LDS用于TurtleBot3的两种型号。
  • LDS(激光距离传感器)是将由障碍物检测收集的数据发送到用于SLAM技术的主机的传感器

基本性能规格

项目 规格
工作电源电压 5V DC±5%
光源 半导体激光二极管(λ= 785nm)
激光安全 IEC60825-1 Class 1
目前的消费 400mA以下(冲击电流1A)
检测距离 120mm〜3,500mm
接口 3.3V USART(230,400 bps)每6度42bytes,全双工选项
环境光电阻 10,000 lux 或更小
采样率 1.8kHz
尺寸 69.5(W)×95.5(D)×39.5(H)mm
质量 低于125g

测量性能规格

项目 规格
距离范围 120〜3500mm
距离精度(120mm〜499mm) ±15mm
距离精度(500mm〜3,500mm) ±5.0%
距离精度(120mm〜499mm) ±10mm
距离精度(500mm〜3,500mm) ±3.5%
扫描速率 300±10rpm
角范围 360°
角分辨率

规范文档

  • 包括内容如基本性能,测量性能,机构布局,光路,数据信息,引脚描述,命令。
  • 这里是详细规范文档 pdf
  • [for LDS雷达型号] Molex 51021-0800
  • [for USB2LDS连接器型号] Molex 53048-0810

在TurtleBot3使用LDS

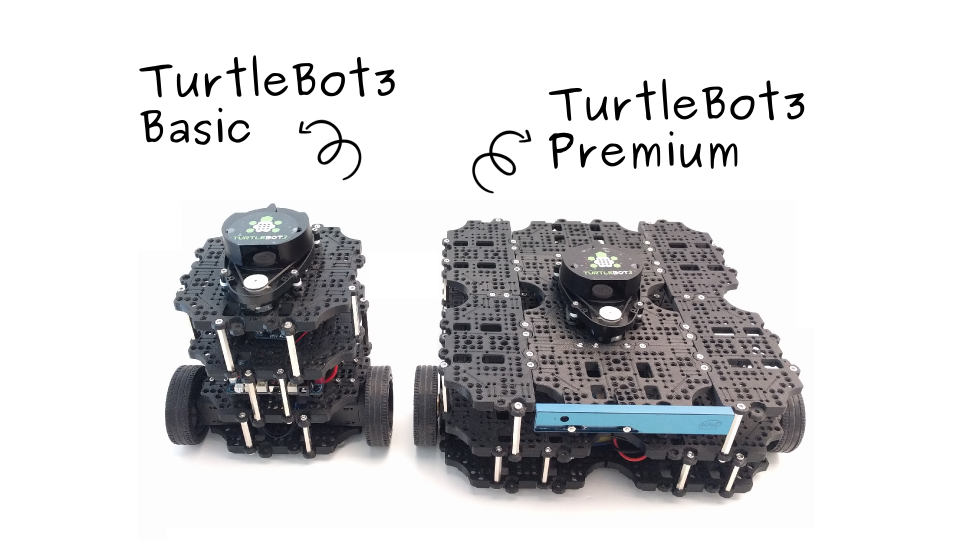

  • HLS-LFCD LDS用于TurtleBot3 Basic和TurtleBot3 Premium。
  • 图示:
    Turtlebot3入门教程-硬件-LDS
  • 演示:

用户手册

  • LSD的ROS包 ROS package for LSD
  • hls_lfcd_lds_driver包是 “HLS(Hitachi-LG Sensor) LFCD LDS(Laser Distance Sensor)”的驱动.
  • 安装:
sudo apt-get install ros-kinetic-hls-lfcd-lds-driver
  • 设置HLS-LFCD LDS的权限
sudo chmod a+rw /dev/ttyUSB0
  • 运行hlds_laser_publisher节点
roslaunch hls_lfcd_lds_driver hlds_laser.launch
  • 运行hlds_laser_publisher节点并启动rivz
roslaunch hls_lfcd_lds_driver view_hlds_laser.launch
