Dashgo底盘入门教程-硬件-实物图简介
说明：
- 具体说明实物各组成部分

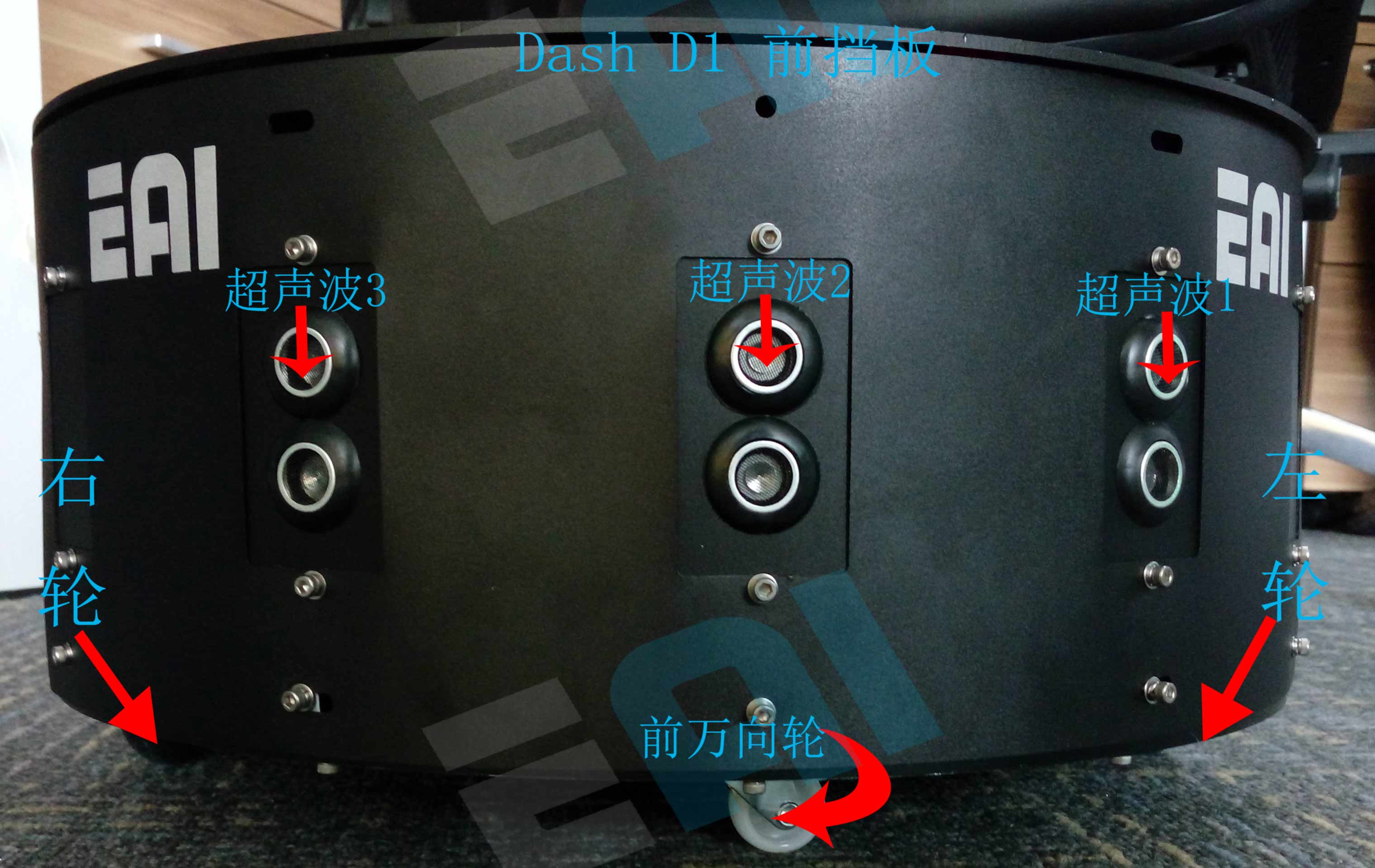

前挡板
- Dash D1前挡板包括三个超声波传感器模块，从左边到右边，分别为超声波1，超声波2与超声波3
- 具体如下图所示：

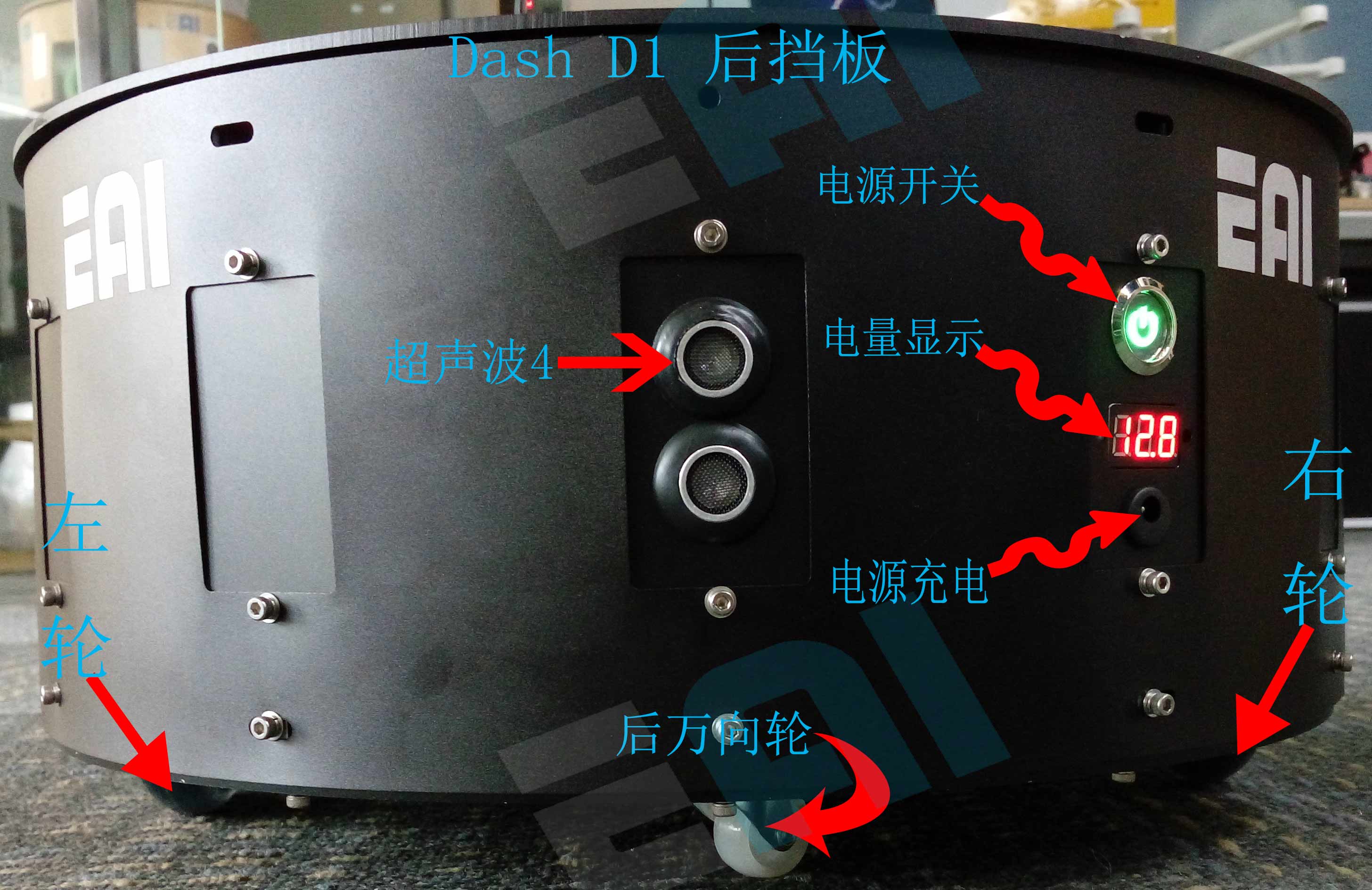

后挡板
-
Dash D1后挡板包括电源开关，电量显示LED，电源充电插孔和一个超声波传感器模块
-
具体如下图所示：
-
注意：开关按钮下方数码显示的数字是当前电源的电压值，放电至11V时，电量在10%左右，请及时充电。
其他
-

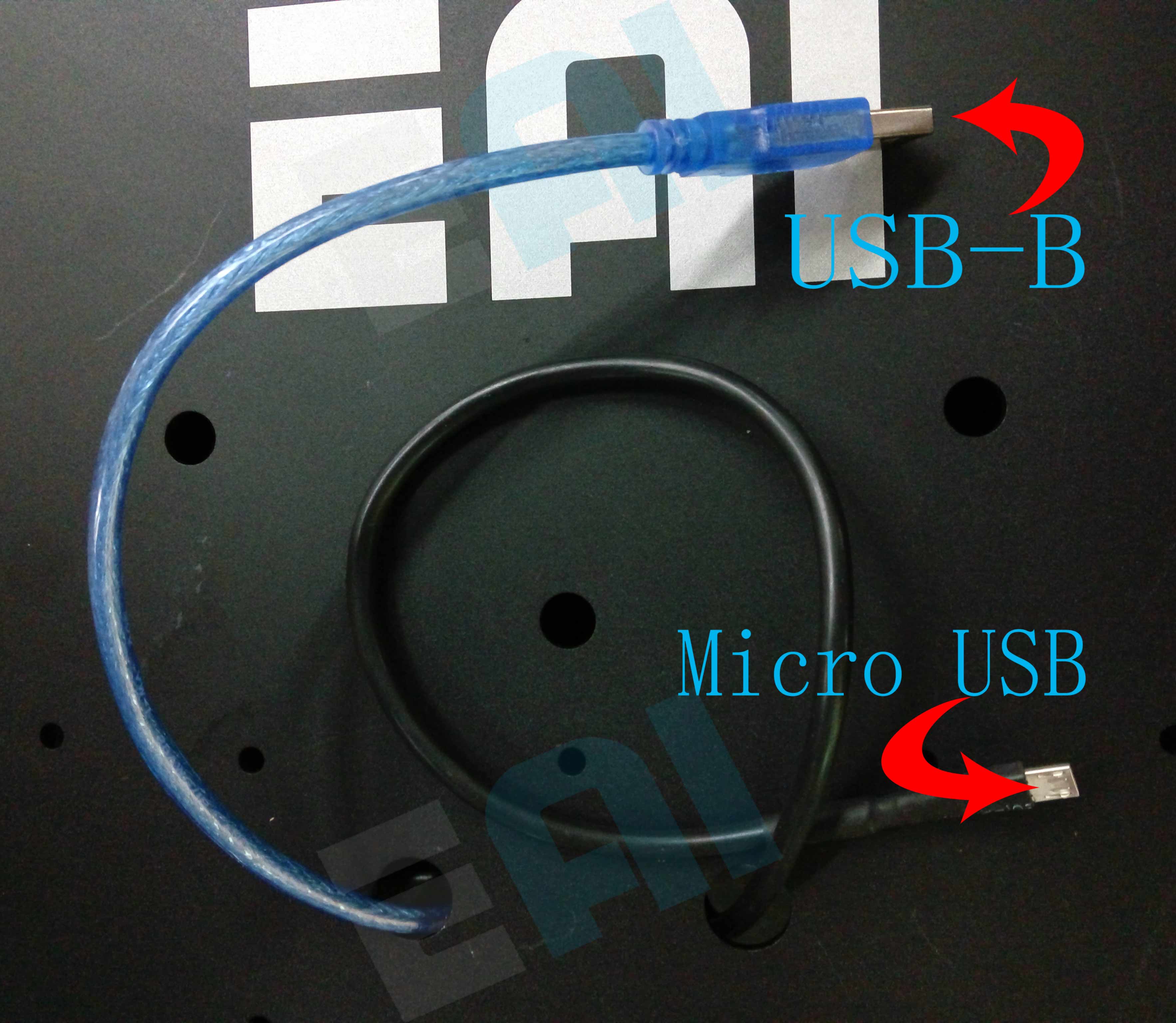

Dash D1上方露出的两根线分别为USB-B与Micro USB
-
USB-B是下位机连接上位机的数据线
-
Micro USB是5V供电线，可以给树莓派等供电。
-
图示：
-
注意：若同时购买了树莓派的Dash D1，其上方露出的USB-B与Micro USB都被USB-A替代
-

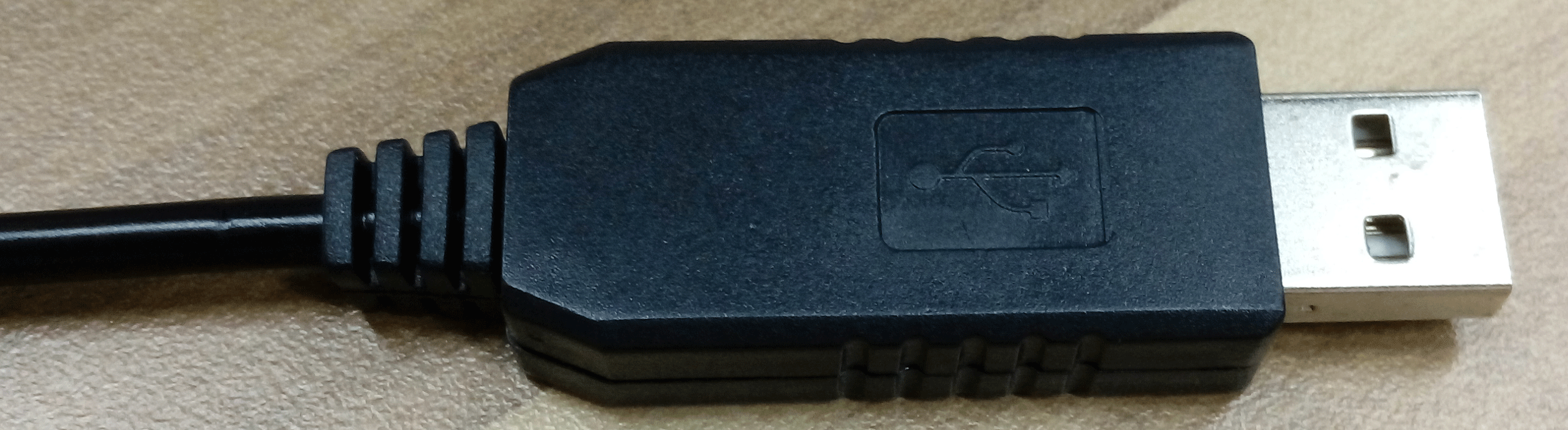

USB-A线如图所示：
