我是潘，曾经是个工程师。这是 “Arduino 魔法书” 系列的专栏。上次我们介绍了如何利用底层代码高效节约Arduino存储空间。本节课将测量一下，这些底层代码究竟让 Arduino 提高了多少效能。
要测量底层代码的效率，得先研究一下如何测量 Arduino 的执行速度。最简单的方法自然是示波器，但我们先从 Arduino 入手，让它测量自身的运行速度（除了自己，Arduino 也可以其他设备速度，原理一样）。
值得注意的是，测量自己必定会消耗一些自身的资源影响结果，所以只能做相对测量，而不能做绝对测量。 先看看Arduino UNO 在一秒钟内能执行多少次循环：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
|
voidsetup(){
Serial.begin(9600);
Serial.println(“Test begins now.”);
}
extern volatile unsignedlongtimer0_millis;
voidloop(){
unsignedlongi=0;// 测试值
unsignedlongj;// 停止时间
j=millis()+1000;// 当前时间
while(timer0_millis<j)i++;
Serial.println(i);
while(1);
}
|
打开串口监视器，按下 Arduino UNO 的 Reset 按钮，显示 837173，这个数字说明Arduino 在一秒钟内执行了83万多次的循环，相当厉害！
不过，这个数字只告诉了我们 Arduino 在什么都不做时的速度，这个值不是绝对的。再强调一点，测量自身是要消耗资源的。
Arduino UNO使用了16MHz的晶振，每秒钟可以执行16,000,000条指令，或者说，CPU 每秒可以运行 16,000,000 个周期。
上面的程序中，16,000,000 / 837,173 = 19.1 周期/循环，每个while()循环大约需要19个周期的CPU资源。
时间判断使用了 timer0_millis 来计算系统时间，这个变量在上一节介绍过，属于定时器 timer0，系统每过1ms就会增加1。只要不重置它，millis() 这个Arduino 包装过的时间函数依然有效。不过，一旦重置，millis() 就失效了。
直接调用 timer0_millis，可以节省不少系统资源，如果换成millis() 效率会低很多（可尝试自行替换）。
digitalWrite() 的性能
之前提到，digitalWrite() 很占空间而且效率很低，我们拿它跟 bitSet() 对比测试一下。
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
voidsetup(){
Serial.begin(9600);
Serial.println(“Test begins now.”);
}
extern volatile unsignedlongtimer0_millis;
voidloop(){
unsignedlongi=0;// 测试值
unsignedlongj;// 停止时间
j=timer0_millis+1000;// 当前时间
while(timer0_millis<j){
digitalWrite(13,HIGH);// 亮灯
digitalWrite(13,LOW);// 灭灯
i++;// 计数
}
Serial.println(i);
while(1);
}
|
Arduino UNO 在这个循环上一秒钟内执行了 112,811 次，平均每个循环用了 16,000,000 / 112811 = 141.83 个CPU 周期。两个digitalWrite() ，平均每个 71 个周期。
如果用置位 bitSet() 宏，能提升多少性能呢？将 bitSet() 和 bitClear() 置换 digitalWrite():
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
voidsetup(){
Serial.begin(9600);
Serial.println(“Test begins now.”);
}
extern volatile unsignedlongtimer0_millis;
voidloop(){
unsignedlongi=0;// 测试值
unsignedlongj;// 停止时间
j=timer0_millis+1000;// 当前时间
while(timer0_millis<j){
bitSet(PORTB,5);// 亮灯
bitClear(PORTB,5);// 灭灯
i++;// 计数
}
Serial.println(i);
while(1);
}
|
这么简单的替换，每秒就增加到 691,578 次循环，足足快了6倍！
23个CPU周期即完成一个循环。但是还不够快，我们把While()循环的代码修改一下：
|
1
2
3
4
|
while(timer0_millis<j){
bitSet(PORTB,5);// 翻转LED
i++;// 计数
}
|
现在每秒执行757,443个循环，21个CPU周期即执行一个循环。LED两个循环就被反转一次，相当快了。
虽然LED疯狂地闪烁没啥用处（实际上是个高速 PWM 信号驱动），但如果在其他应用中，能这么快地收发数据肯定是一件很棒的事。
还要再快点
这就是Arduino的极限吗？肯定不是，因为测量自身就需要消耗不少资源，现在把自身测量的代码去掉，用外部的设备，示波器来测量它的速度。
|
1
2
3
4
5
6
7
|
voidsetup(){
bitSet(DDRB,5);
}
voidloop(){
bitSet(PINB,5);// 翻转
}
|
这个程序很简单，设置 D13 为输出，利用 loop() 循环来执行翻转。此时，Arduino 没空帮你测量自己了，就要靠我们的大家伙示波器了：
示波器探针与 D13 连接，测出的频率是1.33MHz，16MHz / 1.33MHz = 12.03MHz，相当于12个周期执行一次翻转循环。
除了循环，Arduino 什么都不做，为什么还需要12个周期。原因是基于C构建的 Arduino IDE 隐藏了 main() 函数，每次执行loop()时，其实都是被 main() 调用。这12个周期就是loop()的开销。
能否将 loop() 的资源节省下来？可以，只要使循环在 loop() 完成即可，一个while() 就可以解决问题：
|
1
2
3
4
5
6
7
8
9
|
voidsetup(){
bitSet(DDRB,5);
}
voidloop(){
while(1){
bitSet(PINB,5);// 翻转
}
}
|

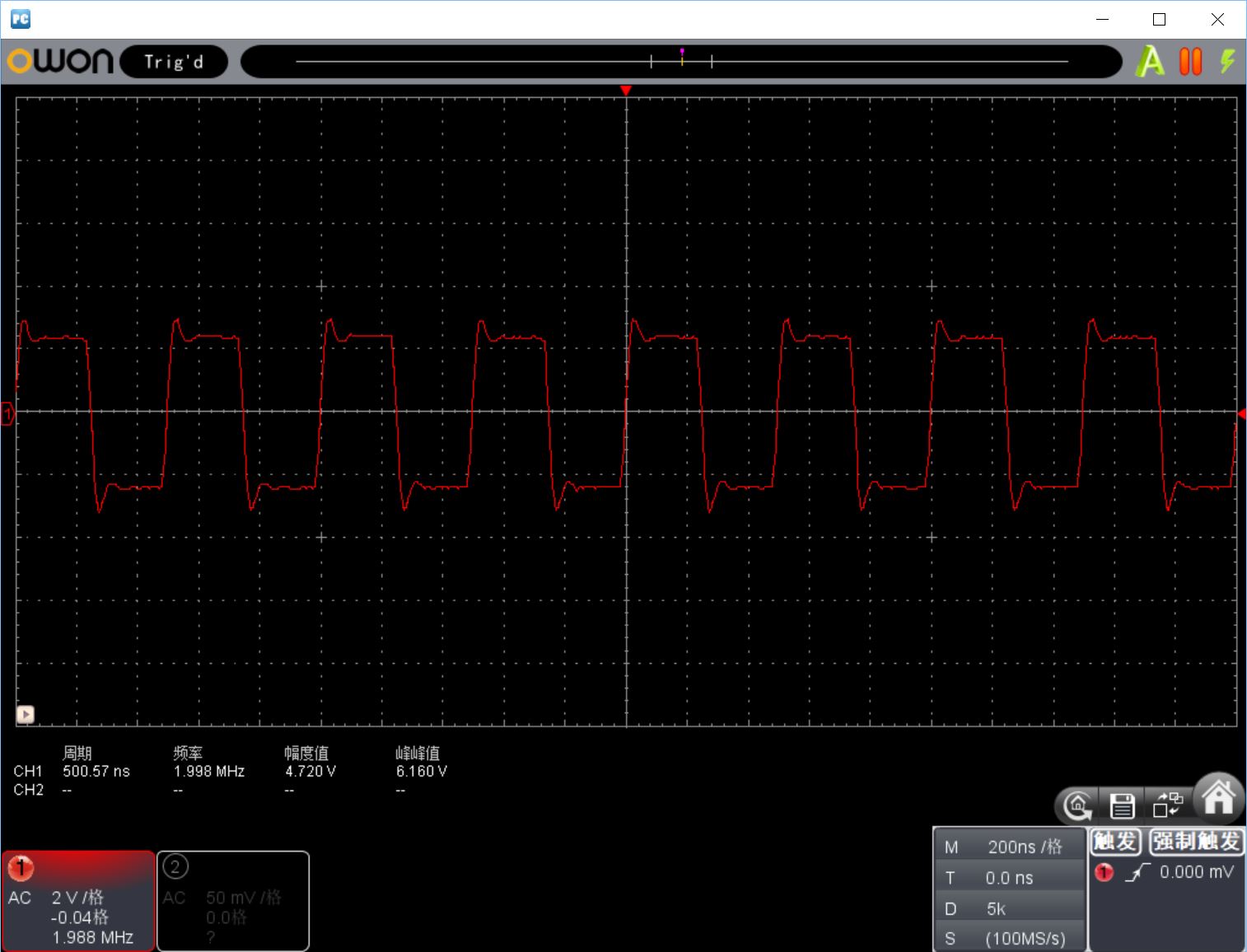

现在速度提高到2MHz左右，只需要8个周期就可以执行一个循环！
但还有一个问题，示波器时不时出现跳跃和毛刺。这是因为Arduino的定时器是一直开着的，每秒钟产生1000次左右的中断，中断函数执行期间，消耗CPU资源，I/O 是不会翻转的。在setup() 里面增加 noInterrputs(); 告诉程序禁止中断，即可解决问题了。
通过简单的优化，不仅可以节省Arduino 的空间，而且更有效地执行程序。
