【Arduino教程】第四讲:LED灯闪烁实验

Arduino 少儿编程 2574浏览 0评论
Arduino教程一

LED灯闪烁实验

产品介绍

led灯:发光二极管(LightEmitting Diode),简称LED。

发光二极管在电路中用文字符号VD表示,其图形符号如图所示。

发光二极管的图形符号

【Arduino教程】第四讲:LED灯闪烁实验

实物分析图

【Arduino教程】第四讲:LED灯闪烁实验

普通发光二极管的工作电压一般为2~2.5V,在电路中使用时一般串联一个220Ω~1k的电阻。

实验器件

 Led 灯:1 个

 220 欧的电阻:1 个

       多彩面包板实验跳绳:若干

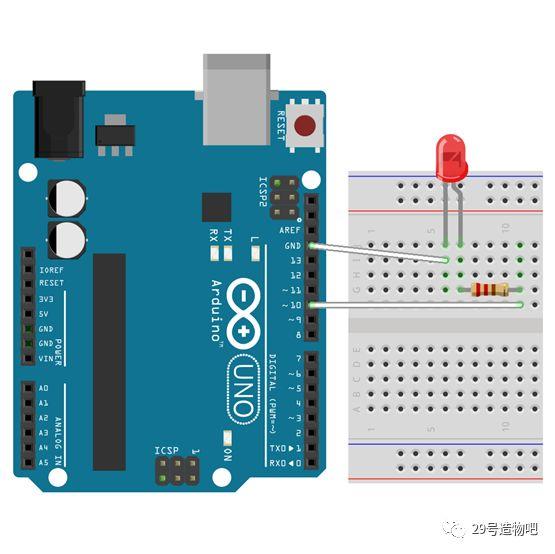

实验连线



【Arduino教程】第四讲:LED灯闪烁实验

1.将发光二极管插入面包板

2.用杜邦线将发光二极管的短脚连接到开发板的GND接口,

3.将电阻的一端连接到发光二极管的长脚,

4.将电阻的另外一端用杜邦线连接到10引脚。

代码上传到开发板。

程序代码

直接打开对应例程即可

int LED = 10;//定义数字接口10,对应

void setup()

{

pinMode(LED,OUTPUT);//设置数字10 口为输出接口,Arduino 上我们用到的I/O 口都要进行类

似这样的定义。

}

void loop() //死循环体

{

digitalWrite(LED,HIGH);//IO 口10 设置为高电平,点亮数字10 口LED

delay(500);//延时500MS

digitalWrite(LED,LOW);//IO 口10 设置为低电平,熄灭数字10 口LED

delay(500);//延时500MS

}

实验结论

led灯闪烁



end
