产品介绍

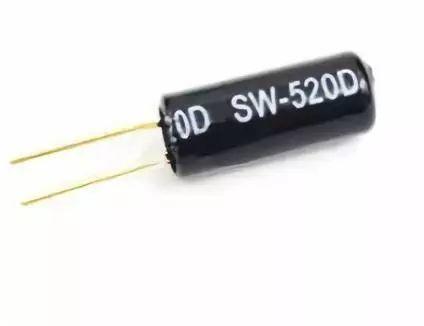

1、SW-520、SW-520D为滚珠型倾斜震动感应单方向性触发开关。
2、当产品向帽盖端倾斜、倾斜角大于10度时，为开路OFF状态，当产品水平状态发生倾斜改变(并且引线平行于平面方向，上 下高度一样)，触发端(镀金引脚端A与B)低于水平倾斜角大于10度角时，为闭路ON状态。
3、当产品向帽盖端倾斜、倾斜角大于10度时，为开路OFF状态，当产品水平状态发生倾斜改变(并且引线平行于平面方向，引线为一上一下高度)，触发端(镀金引脚端A与B)低于水平倾斜角大于45度角时，为闭路ON状态。
实验器件
■ 倾斜传感器：1个
■ 发光二极管：1个
■ 220Ώ电阻：1个
■ 1K电阻：1个
■ 多彩面包板实验跳绳：若干

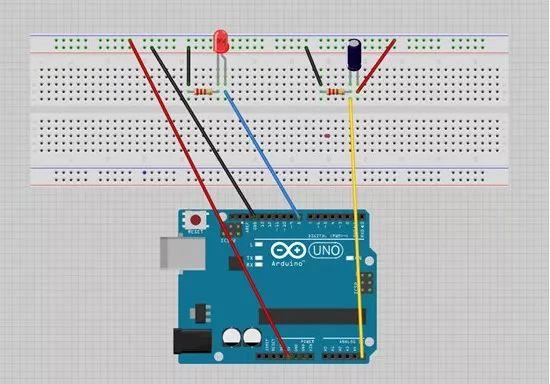

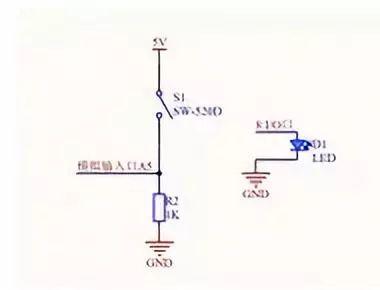

实验连线

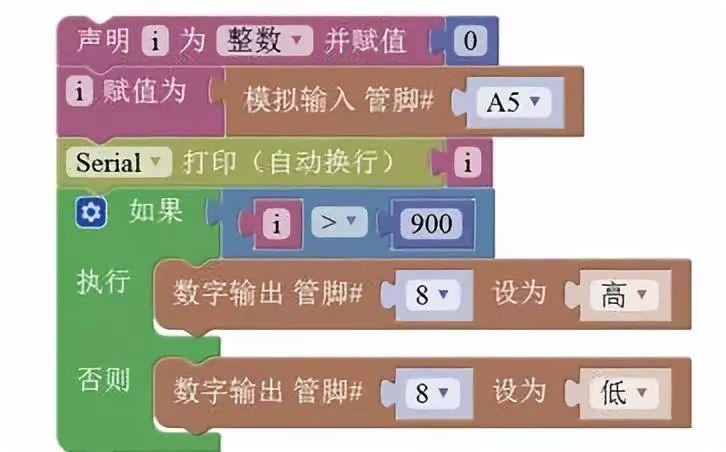

程序代码
int sensorInPin = A5;//定义模拟接口0
int fmqPin=8;//定义数字接口8
void setup()
{
pinMode(8,OUTPUT);//设置数字8 引脚为输出模式
Serial.begin(9600);//设置波特率为9600
}
void loop()
{
int i;//定义发量i
while(1)
{
i=analogRead(5);//读取模拟5 口电压值
Serial.println(i);//显示i变量
if(i>1000)//既倾斜传感器处于导通状态
{
digitalWrite(8,HIGH);//灯灭
}
else//否则
{
digitalWrite(8,LOW);//灯亮
}
}
实验结论
当倾斜开关倾斜后，灯亮。回归水平后，灯灭。
