【Arduino教程】第十七讲：火焰传感器实验

产品介绍

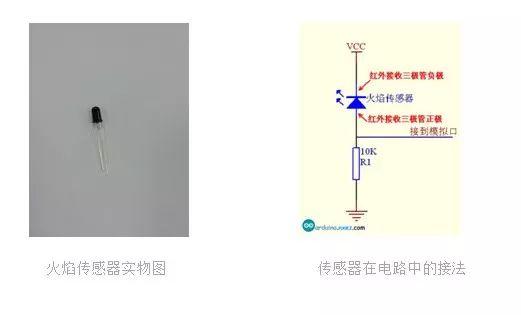

火焰传感器利用红外线对对火焰非常敏感的特点，使用特制的红外线接受管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。

功能用途:

远红外火焰传感器可以用来探测火源或其它一些波长在700纳米~1000纳米范围内的热源。在机器人比赛中，远红外火焰探头起着非常重要的作用，它可以用作机器人的眼睛来寻找火源或足球。利用它可以制作灭火机器人、足球机器人等。

实验器件



■ 火焰传感器：1个

■ 有源蜂鸣器：1个

■ 10K（或1K）电阻：1个

■ 多彩面包板实验跳绳：若干

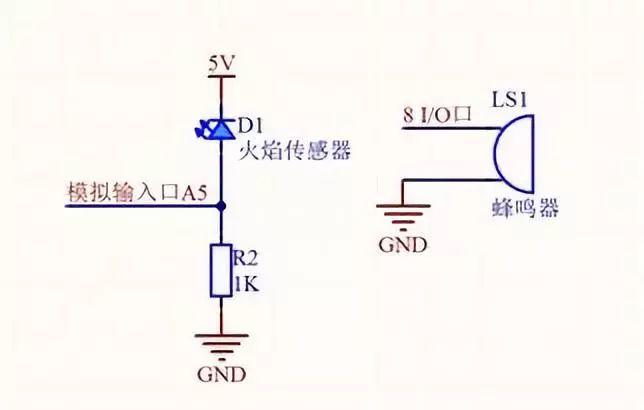

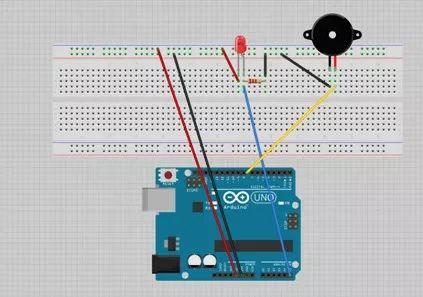

实验连线

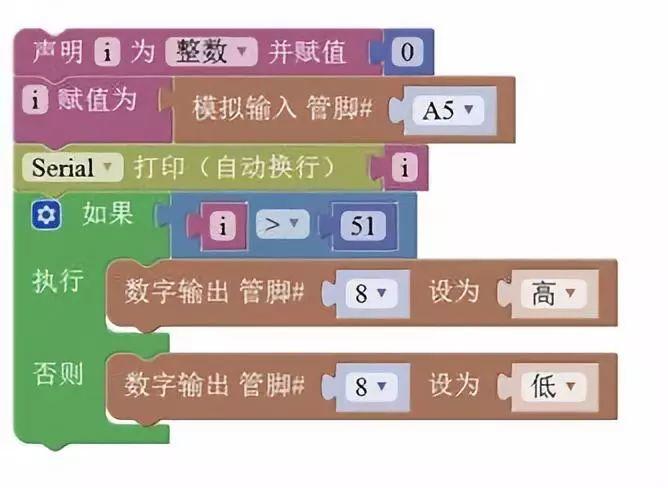

程序代码

Arduino代码：

int sensorInPin = A0;//定义模拟接口0

int LEDPin=6;//定义数字接口6

int sensorValue = 0;// 模拟输入变量

void setup()

{

pinMode(LEDPin,OUTPUT);//定义数字接口6 为输出

Serial.begin(9600);//设置波特率为9600

//注意：模拟接口自动设置为输入

}

void loop()

{

sensorValue=analogRead(sensorInPin);// 读取传感器的模拟值并赋值给val

Serial.println(sensorValue);//显示val 变量

analogWrite(LEDPin,sensorValue);//

delay(10);//延时时间用来控制串口监视器数据刷新快慢，可自行设置

}

实验结论



打开串口监视器可以看到，当火焰接近火焰传感器时，A5口的模拟值会增大，当数值大于51时，蜂鸣器就会响起。
