【Arduino教程】第二十九讲：74HC595实验

74HC595实验

产品介绍

74HC595是一个8位串行输入、并行输出的位移缓存器:并行输出为三态输出。在SCK 的上升沿，串行数据由SDL输入到内部的8位位移缓存器，并由Q7′输出，而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时，并行输出端的输出值等于并行输出缓存器所存储的值。而当OE为高电位，也就是输出关闭时，并行输出端会维持在高阻抗状态。

引脚说明：

符号	引脚	描述
Q0–Q7	第15脚，第1-7脚	8位并行数据输出
GND	8脚	地
Q7′	第9脚	串行数据输出
MR	第10脚	主复位(低电平)
SHCP	第11脚	数据输入时钟线
STCP	第12脚	输出存储器锁存时钟线
OE	第13脚	输出有效(低电平)
DS	第14脚	串行数据输入
VCC	第16脚	电源正

真值表：

输入					输出		功能
SHCP	STCP	OE	MR	DS	Q7’	QN
*	*	L	L	*	L	NC	MR为低电平时仅仅影响移位寄存器
*	↑	L	L	*	L	L	空移位寄存器到输出寄存器
*	*	H	L	*	L	Z	清空移位寄存器，并行输出为高阻状态
↑	*	L	H	H	Q6	NC	逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入
*	↑	L	H	*	NC	QN’	移位寄存器的内容到达保持寄存器并从并口输出
↑	↑	L	H	*	Q6’	QN’	移位寄存器内容移入，先前的移位寄存器的内容到达保持寄存器并出

注：H=高电平状态

L=低电平状态

↑=上升沿

↓=下降沿

Z=高阻态

NC=无变化

*=无关系

当MR为高电平，数据在SHCP上升沿进入移位寄存器，在STCP上升沿输出到并行端口，OE为使能端，低电平有效，当OE为低时，输出使能，为高关闭使能，并不影响其他输入端。

注意：74HC595的OE脚，要连接GND.

■ 74HC595直插芯片：1 个





■ 绿色LED灯：4 个





■ 红色LED灯：4个





■ 220欧的电阻：8个





■ 104电容：1个





■ 面包板：1个





■ 多彩面包板实验跳绳：若干

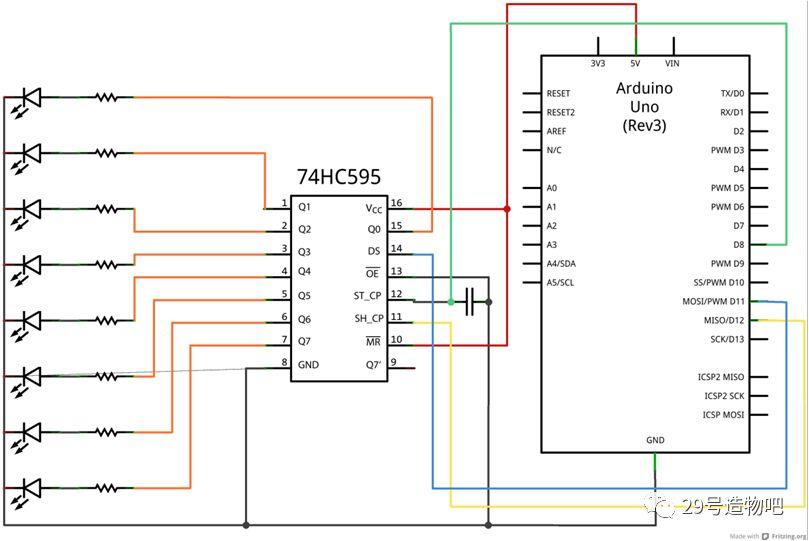

程序代码

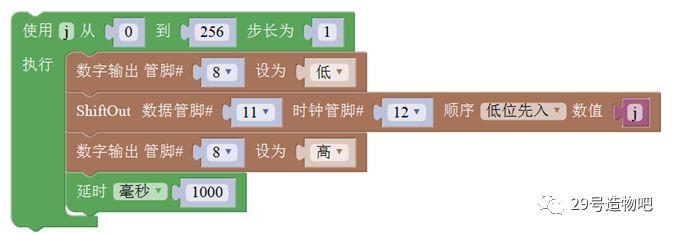

米思齐代码：

Arduino代码：

//Pin connected to ST_CP of74HC595

int latchPin = 8;

//Pin connected to SH_CP of74HC595

int clockPin = 12;

////Pin connected to DS of74HC595

int dataPin = 11;

void setup() {

//set pins to output becausethey are addressed in the main loop

pinMode(latchPin, OUTPUT);

pinMode(clockPin, OUTPUT);

pinMode(dataPin, OUTPUT);

}

void loop() {

//count up routine

for (int j = 0; j < 256;j++) {

//ground latchPin and hold lowfor as long as you are transmitting

digitalWrite(latchPin, LOW);

shiftOut(dataPin, clockPin,LSBFIRST, j);

//return the latch pin high tosignal chip that it

//no longer needs to listen forinformation

digitalWrite(latchPin, HIGH);

delay(1000);

}

}

实验结论

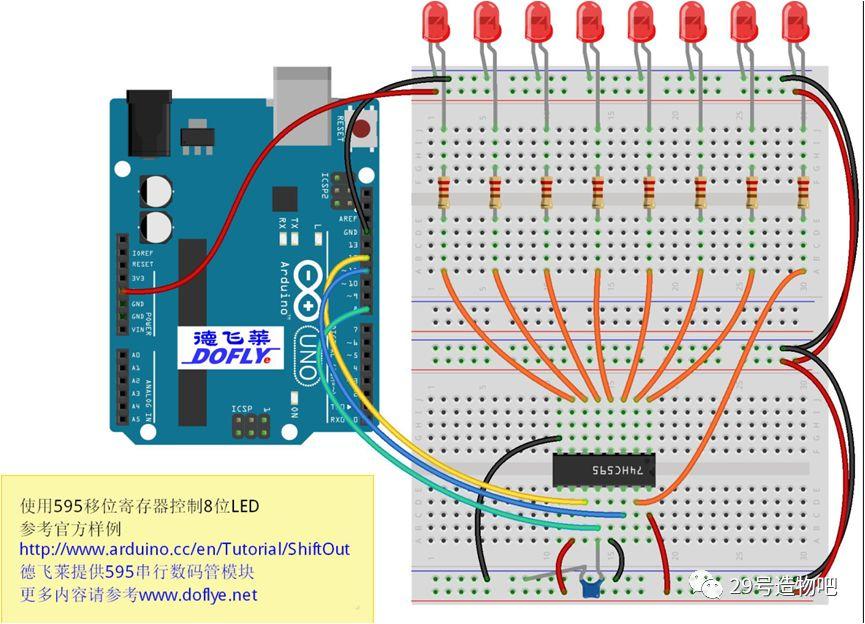

 八个小灯对应八位二进制00000000，上电后小灯从00000001每次加1至最终全亮11111111.之后复位，重复之前的效果。
