Micro:bit 物联网课程系列：浇灌系统

今天利用Micro:bit结合【土壤湿度感测棒】做一个简单的浇灌系统

一、测试土壤湿度感测棒

•材料：土壤湿度感测棒 (万能的淘宝上可以找到)

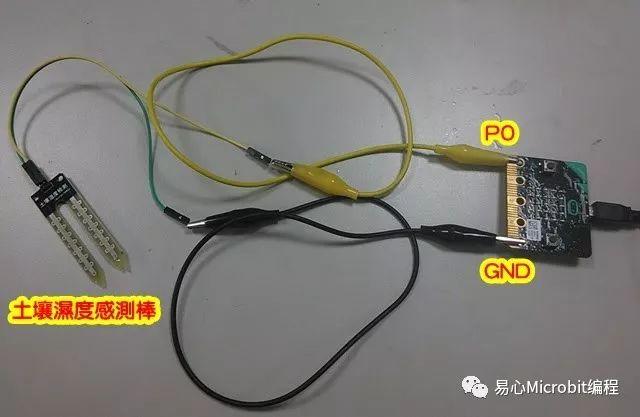

•连接：将【土壤湿度感测棒】的一端接P0、另一端接GND

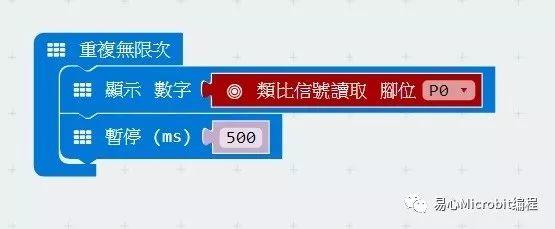

简单测试：利用如下程序来读取P0的模拟信号值





测试结果：

1.当【土壤湿度感测棒】未插上土壤时，所测得的值约300左右

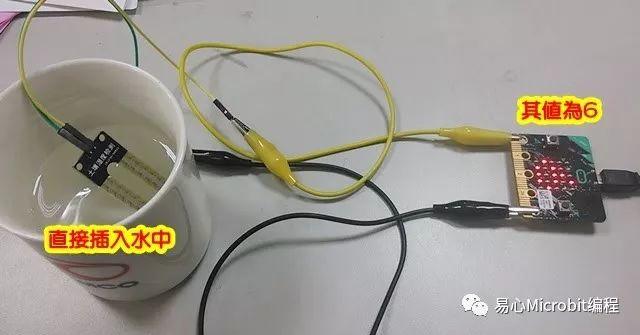

2.将【土壤湿度感测棒】直接插入水中，其值为个位数，当感测棒浸在水中的长度越长，其值越低。

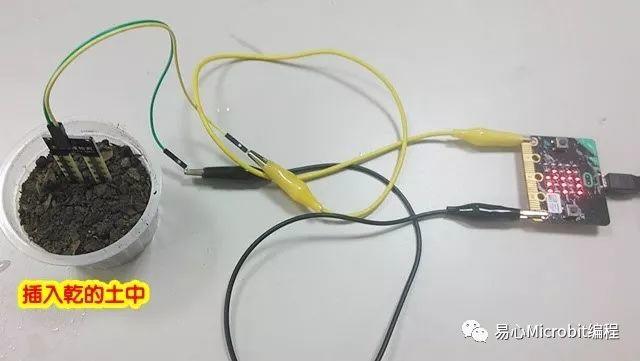

3.将【土壤湿度感测棒】插入干的土中，其值为约为200左右





4.将土壤浇水，其值约在50左右，当然越湿其值越低。



二、测试【浇灌系统】

•材料：土壤湿度感测棒、继电器、水泵

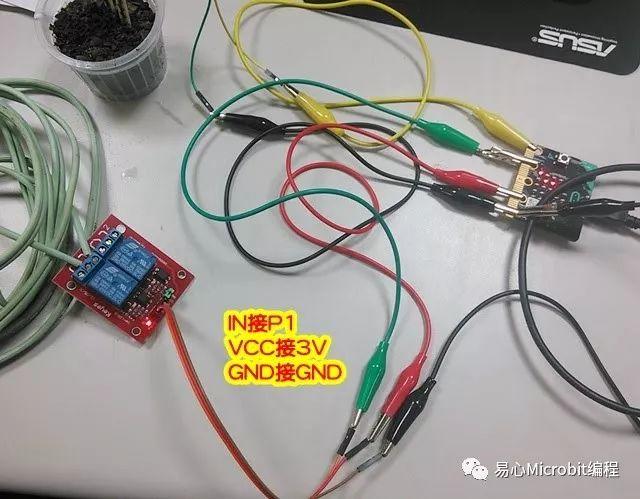

•连接：同上的接法【土壤湿度感测棒】(接P0)、【继电器】(接P1)，VCC接3V、GND接GND

•简单测试：当P0值大于某一数时(这数可自己去测试取得)，代表太干，启动水泵，打水进来

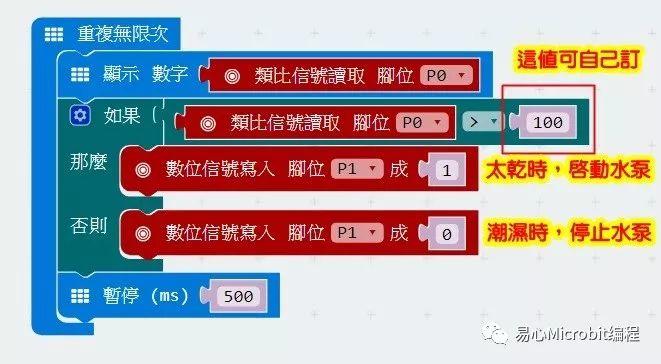

程序如下

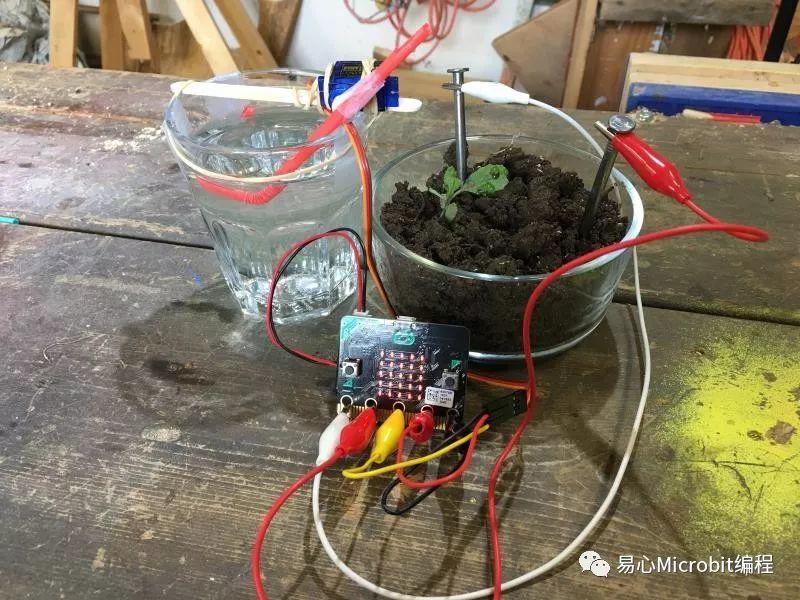

接上水泵，就可以浇水了。完成后是这个样子的







‍
