Micro:bit 创意课程系列：打地鼠游戏

今天我们用Micro:bit做一个电子打地鼠的游戏。

材料

•micro:bit  X 1

•micro:bit 扩展板 X 1

•LED灯 X6

•无源蜂鸣器 X1

•面包板 X 1

•杜邦线

•纸箱 X 1

•红外线传感器 X 6

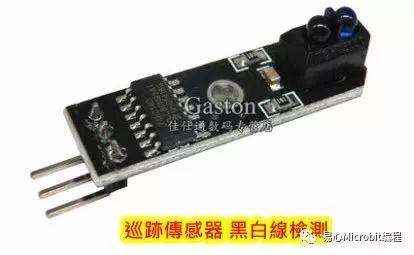

红外线传感器基本测试

•将上面的红外线传感器的三只脚分别接P0、3V3、GND

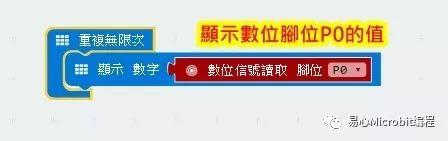

•写一个简单程序来测试





•当手遮住传感器时，其值为1，没有遮住传感器时，其值为0

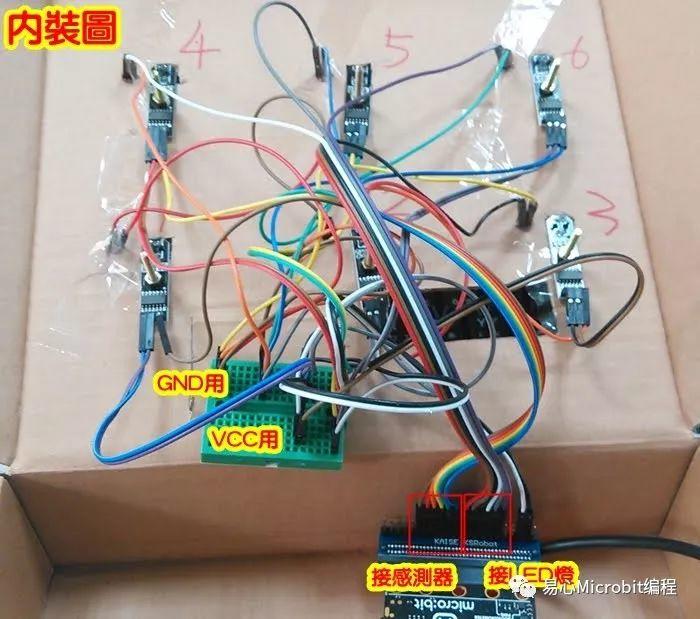

组装电子打地鼠线路

•准备6个【红外线传感器】，讯号线分别接micro:bit 的P5、P6、P7、P8、P9、P10

•准备一个面包板，作为GND及VCC的接点

•准备6颗【LED灯】，分别接到micro:bit 的P11、P12、P13、P14、P15、P16

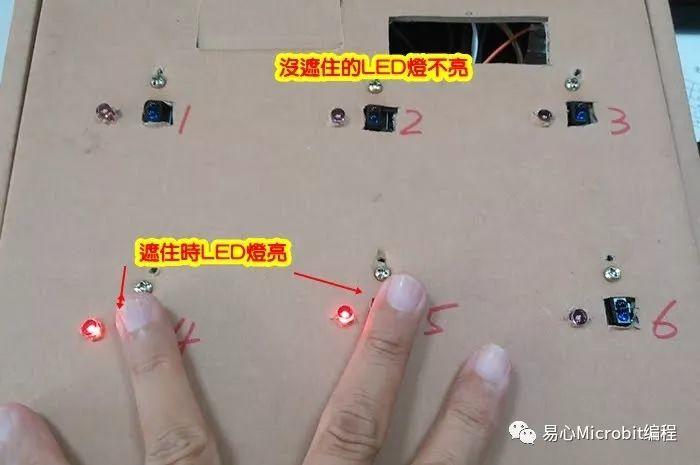

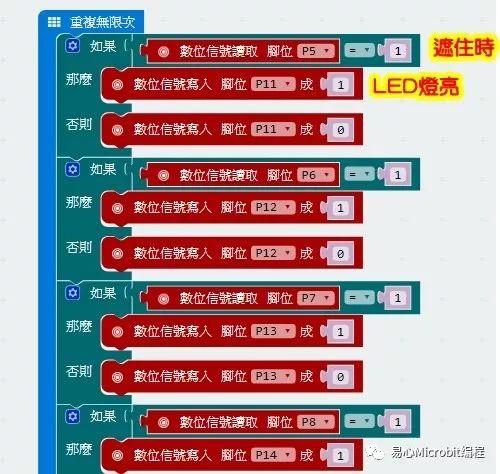

先写一个简单程序来测试，当【红外线传感器】被遮住时，相对应的LED灯会亮





效果如图





Micro:bit的LED显示器可以用来显示得分





电子打地鼠制作

随机亮一颗LED灯，用手遮到相对的传感器就得一分，并且蜂鸣器会叫一声

如果遮错了，又随机亮另一颗LED灯

计算30秒一共得了几分。

micro:bit 脚位的使用

◦P0：蜂鸣器

◦P1、P2、P5、P8、P19、P20：红外线传感器

◦P11、P12、P13、P14、P15、P16：LED灯

如下图所示

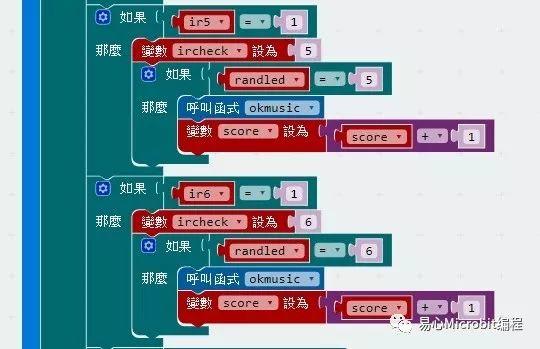

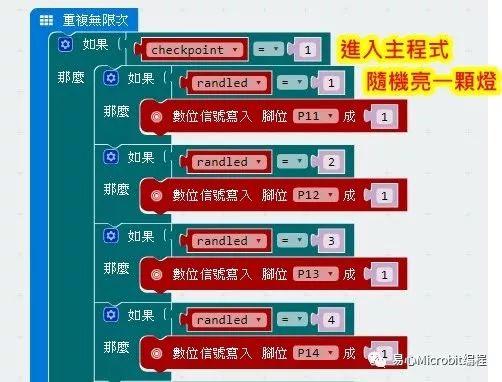

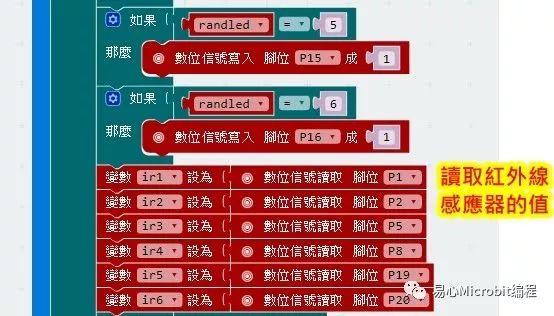

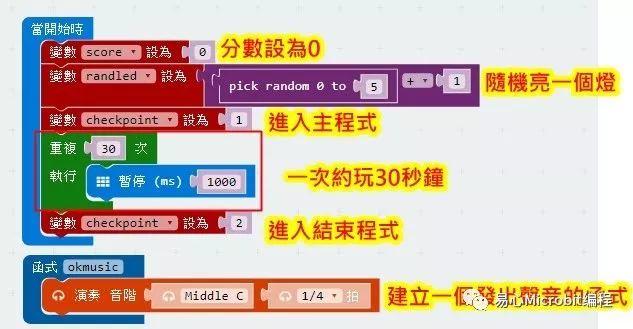

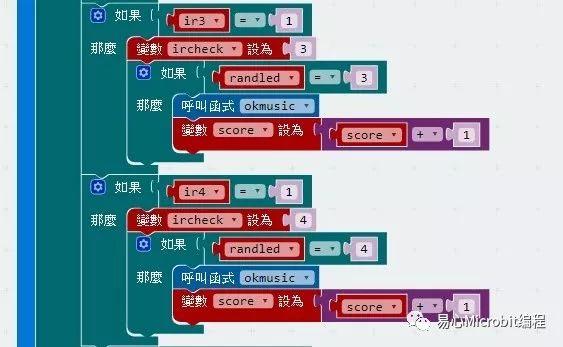

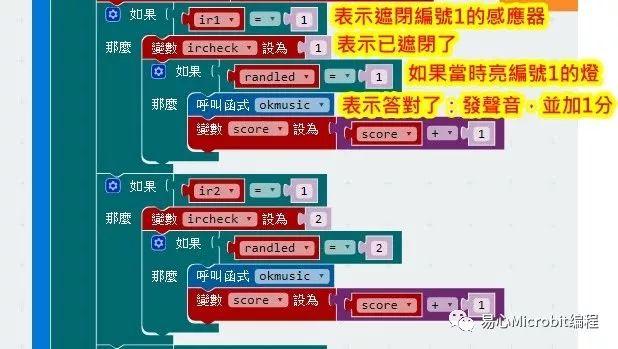

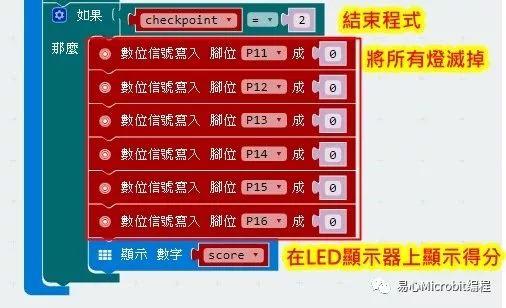

程序如下

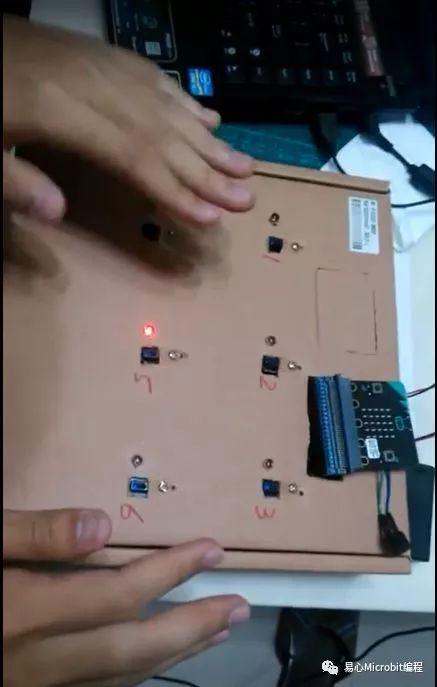

下载就可以开始打地鼠了。







‍
